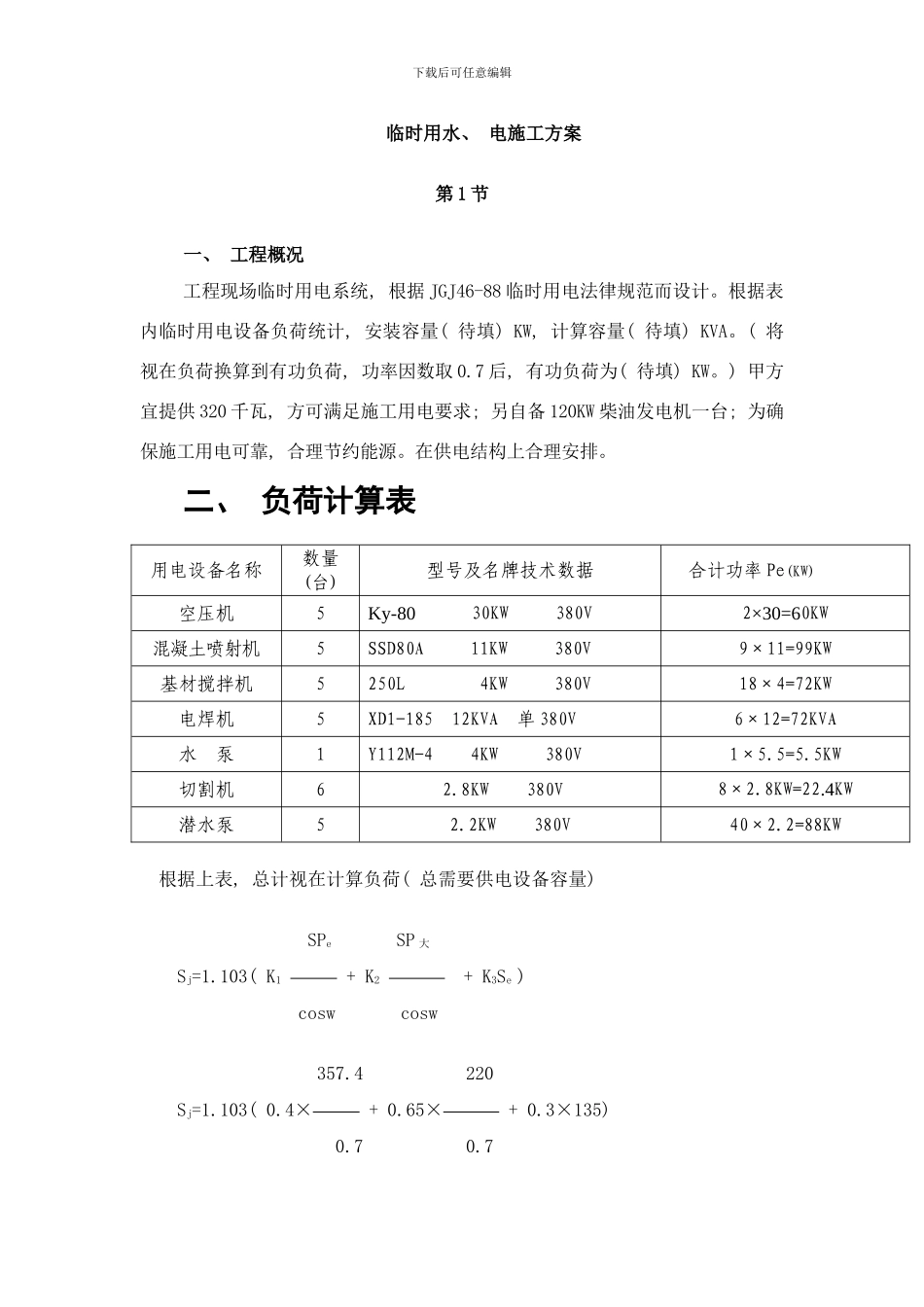

下载后可任意编辑临时用水、 电施工方案第 1 节一、 工程概况工程现场临时用电系统, 根据 JGJ46-88 临时用电法律规范而设计。根据表内临时用电设备负荷统计, 安装容量( 待填) KW, 计算容量( 待填) KVA。( 将视在负荷换算到有功负荷, 功率因数取 0.7 后, 有功负荷为( 待填) KW。) 甲方宜提供 320 千瓦, 方可满足施工用电要求; 另自备 120KW 柴油发电机一台; 为确保施工用电可靠, 合理节约能源。在供电结构上合理安排。二、 负荷计算表用电设备名称数量(台)型号及名牌技术数据合计功率 Pe(KW)空压机5Ky-80 30KW 380V2×30=60KW混凝土喷射机5SSD80A 11KW 380V9×11=99KW基材搅拌机5250L 4KW 380V18×4=72KW电焊机5XD1-185 12KVA 单 380V 6×12=72KVA水 泵1Y112M-4 4KW 380V 1×5.5=5.5KW切割机62.8KW 380V8×2.8KW=22.4KW潜水泵52.2KW 380V40×2.2=88KW根据上表, 总计视在计算负荷( 总需要供电设备容量) SPe SP 大Sj=1.103( K1 + K2 + K3Se ) cosw cosw 357.4 220Sj=1.103( 0.4× + 0.65× + 0.3×135) 0.7 0.7下载后可任意编辑 =448.5KVA 为了简化计算照明用电取施工用电 10%, 则: Sj=1.13448.5=493KVA 三、 电流计算 P·1000 493×1000 Ij= ————— = —————— = 749A ( 总开关选 800A) 3·U 1.732×380四、 导线选择采纳 2( BV-3×120+1×70) 架空敷设。五、 安全用电技术措施1、 施工场地配电必须按 TN-S 系统设置保护接零系统, 实行三相五线制, 杜绝疏漏。所有接零接地处必须保证可靠的电气连接。保护线 PE 必须采纳绿/黄双色线。严格与相线、 工作零线相区别, 严禁混用。 2、 设置总配电箱, 门向外开, 配锁, 并应符合下列要求: (1)配电箱、 开关箱应有防雨措施, 安装位置周围不得有杂物, 便于操作。(2)由总配电箱引至施工场地各分配电箱电源回路, 采纳 BV 铜芯导线架空或套钢管埋地敷设。(3)引至施工楼层用电, 在建筑物内预留洞, 并套 PVC 塑料管引上, 不准沿脚手架敷设。3、 用电设备与开关箱间距不大于 3M, 与配电箱间距不大于 30M, 开关箱漏电保护器的额定漏电动作电流应选用 30mA, 额定漏电动作时间应小于 0.1 秒, 水泵及特别潮湿场所, 漏电动作电流应选用 15mA。4、 配电箱、 开关箱应统一编号, 喷上危险标志和施工单位名称。5、 作防雷接地的电气设备, 必须同时作重复接地, 同一台电...
