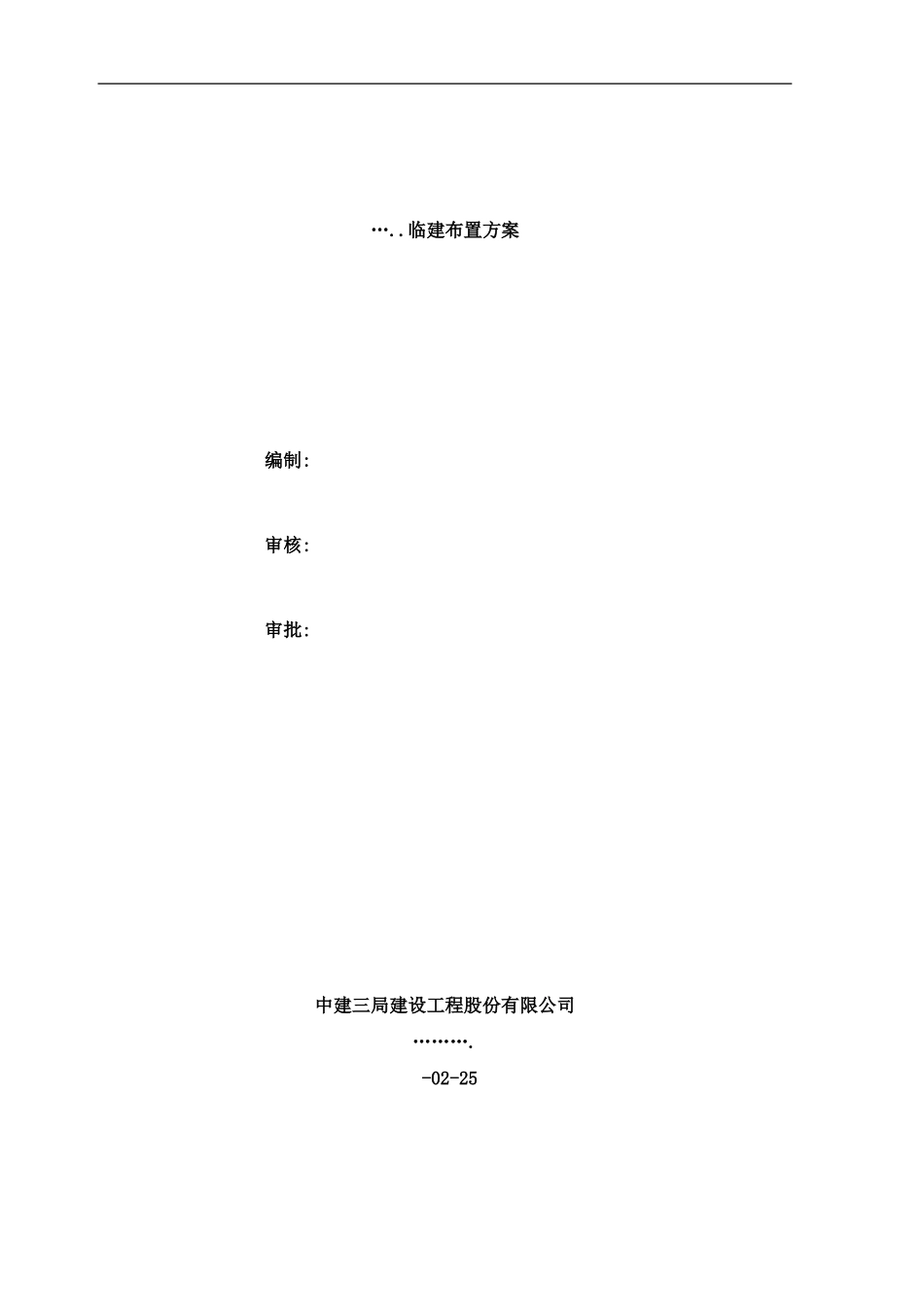

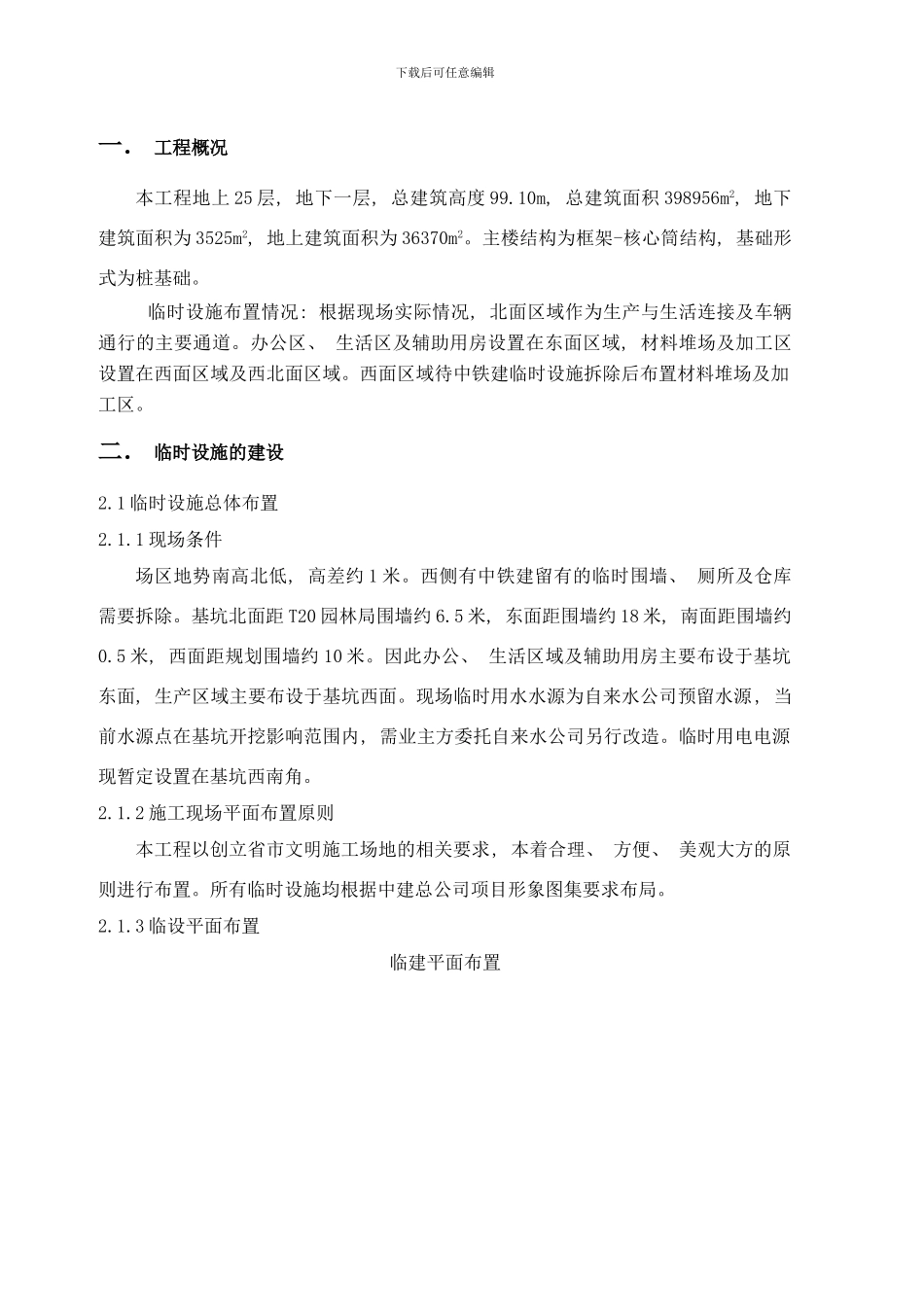

…..临建布置方案编制: 审核: 审批: 中建三局建设工程股份有限公司………. -02-25下载后可任意编辑一． 工程概况本工程地上 25 层, 地下一层, 总建筑高度 99.10m, 总建筑面积 398956m2, 地下建筑面积为 3525m2, 地上建筑面积为 36370m2。主楼结构为框架-核心筒结构, 基础形式为桩基础。临时设施布置情况: 根据现场实际情况, 北面区域作为生产与生活连接及车辆通行的主要通道。办公区、 生活区及辅助用房设置在东面区域, 材料堆场及加工区设置在西面区域及西北面区域。西面区域待中铁建临时设施拆除后布置材料堆场及加工区。二． 临时设施的建设2.1 临时设施总体布置2.1.1 现场条件场区地势南高北低, 高差约 1 米。西侧有中铁建留有的临时围墙、 厕所及仓库需要拆除。基坑北面距 T20 园林局围墙约 6.5 米, 东面距围墙约 18 米, 南面距围墙约0.5 米, 西面距规划围墙约 10 米。因此办公、 生活区域及辅助用房主要布设于基坑东面, 生产区域主要布设于基坑西面。现场临时用水水源为自来水公司预留水源, 当前水源点在基坑开挖影响范围内, 需业主方委托自来水公司另行改造。临时用电电源现暂定设置在基坑西南角。2.1.2 施工现场平面布置原则本工程以创立省市文明施工场地的相关要求, 本着合理、 方便、 美观大方的原则进行布置。所有临时设施均根据中建总公司项目形象图集要求布局。2.1.3 临设平面布置临建平面布置下载后可任意编辑2.2 办公区方案办公室为二层轻钢活动板房呈一字型布置, 办公室前场地硬化, 设置 8 个花坛, 办公室南面设置餐厅厨房和卫生间、 洗浴室、 洗衣房。具体位置见办公区平面布置图。办公区临设做法表临设名称结构形式层数/面积( 平米) 基础地面备注办公室轻钢活动房2/382.03240砖基础300高室内回填 250 厚, 夯实后浇 80 厚 C10 砼, 面层原浆收光。其中会议室 43.53平米, 夯实后浇 50 厚 C10砼, 上铺 600*600 地砖走道1/40240砖基础300高室内回填 250 厚, 夯实后浇 80 厚 C10 砼, 面层原浆收光。餐厅厨房轻钢活动房1/45.53240砖基础300高室内回填 250 厚, 夯实后浇 50 厚 C10 砼 , 上 铺600*600 防滑砖卫生间洗浴间轻钢活动房1/34.15240砖基础300高室内回填 250 厚, 夯实后浇 50 厚 C10 砼 , 上 铺300*300 防滑砖说明: 办公室设置为: 业主监理 2 间、 安装部 1 间、 项目经理 1 间、 副经理及总工 1 间、...
