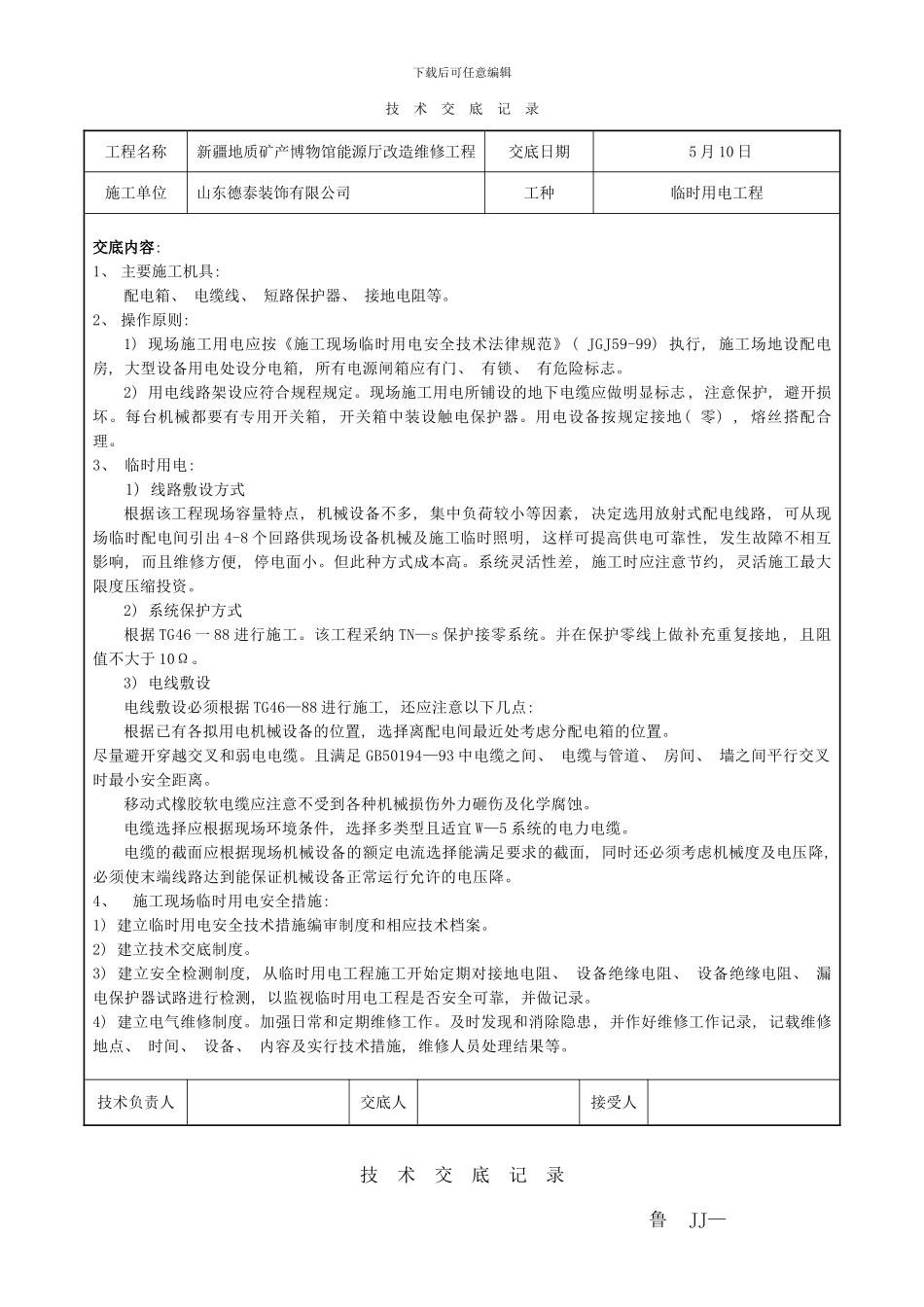

下载后可任意编辑技 术 交 底 记 录 工程名称新疆地质矿产博物馆能源厅改造维修工程交底日期 5 月 10 日施工单位山东德泰装饰有限公司工种临时用电工程交底内容:1、 主要施工机具: 配电箱、 电缆线、 短路保护器、 接地电阻等。2、 操作原则: 1) 现场施工用电应按《施工现场临时用电安全技术法律规范》 ( JGJ59-99) 执行, 施工场地设配电房, 大型设备用电处设分电箱, 所有电源闸箱应有门、 有锁、 有危险标志。2) 用电线路架设应符合规程规定。现场施工用电所铺设的地下电缆应做明显标志 , 注意保护, 避开损坏。每台机械都要有专用开关箱, 开关箱中装设触电保护器。用电设备按规定接地( 零) , 熔丝搭配合理。3、 临时用电: 1) 线路敷设方式根据该工程现场容量特点, 机械设备不多, 集中负荷较小等因素, 决定选用放射式配电线路, 可从现场临时配电间引出 4-8 个回路供现场设备机械及施工临时照明, 这样可提高供电可靠性, 发生故障不相互影响, 而且维修方便, 停电面小。但此种方式成本高。系统灵活性差, 施工时应注意节约, 灵活施工最大限度压缩投资。2) 系统保护方式根据 TG46 一 88 进行施工。该工程采纳 TN—s 保护接零系统。并在保护零线上做补充重复接地 , 且阻值不大于 10Ω。3) 电线敷设电线敷设必须根据 TG46—88 进行施工, 还应注意以下几点: 根据已有各拟用电机械设备的位置, 选择离配电间最近处考虑分配电箱的位置。尽量避开穿越交叉和弱电电缆。且满足 GB50194—93 中电缆之间、 电缆与管道、 房间、 墙之间平行交叉时最小安全距离。移动式橡胶软电缆应注意不受到各种机械损伤外力砸伤及化学腐蚀。电缆选择应根据现场环境条件, 选择多类型且适宜 W—5 系统的电力电缆。电缆的截面应根据现场机械设备的额定电流选择能满足要求的截面, 同时还必须考虑机械度及电压降, 必须使末端线路达到能保证机械设备正常运行允许的电压降。 4、 施工现场临时用电安全措施: 1) 建立临时用电安全技术措施编审制度和相应技术档案。2) 建立技术交底制度。3) 建立安全检测制度, 从临时用电工程施工开始定期对接地电阻、 设备绝缘电阻、 设备绝缘电阻、 漏电保护器试路进行检测, 以监视临时用电工程是否安全可靠, 并做记录。4) 建立电气维修制度。加强日常和定期维修工作。及时发现和消除隐患, 并作好维修工作记录, 记载维修地点、 时间、 设备、 内容及实行技...
