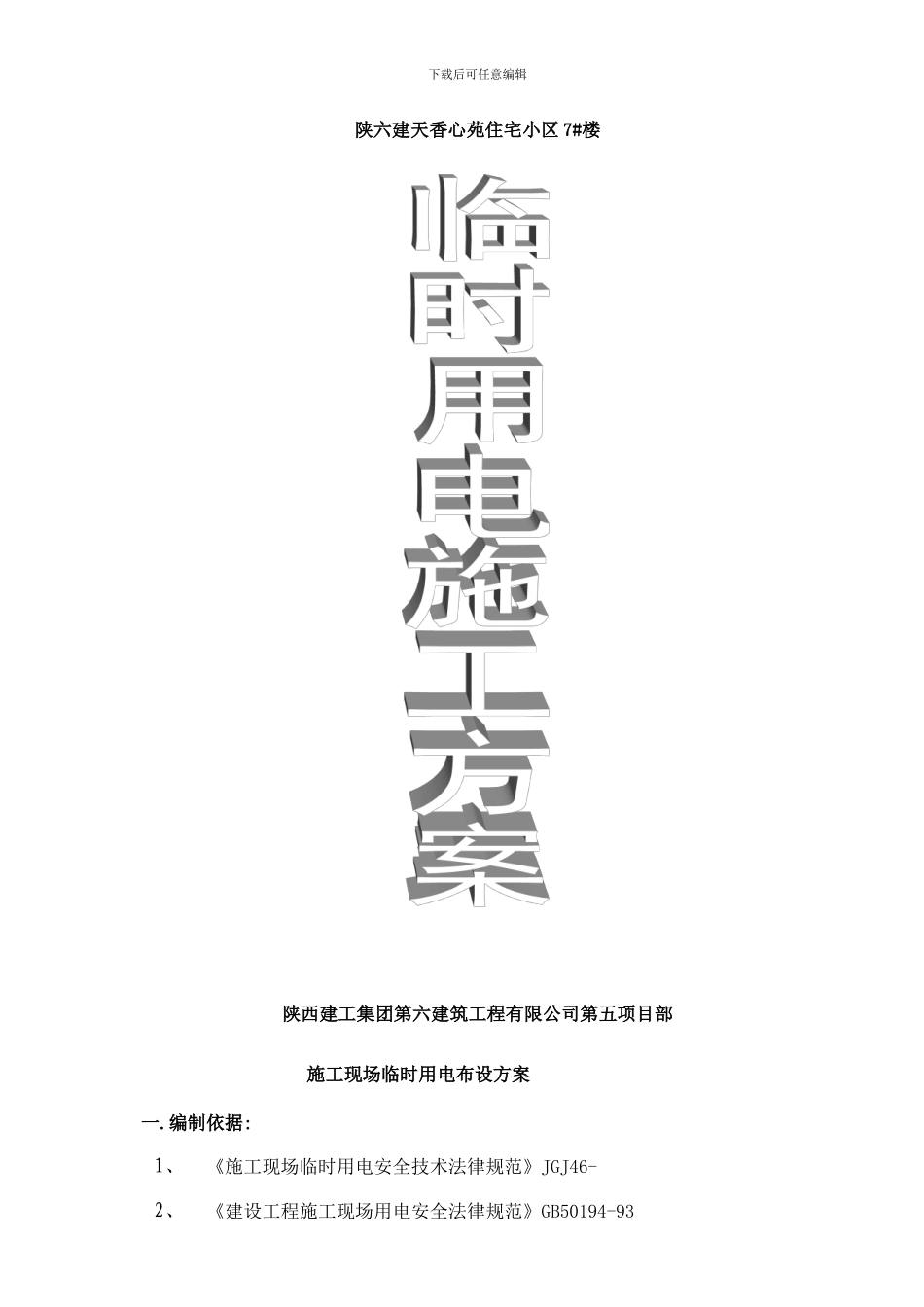

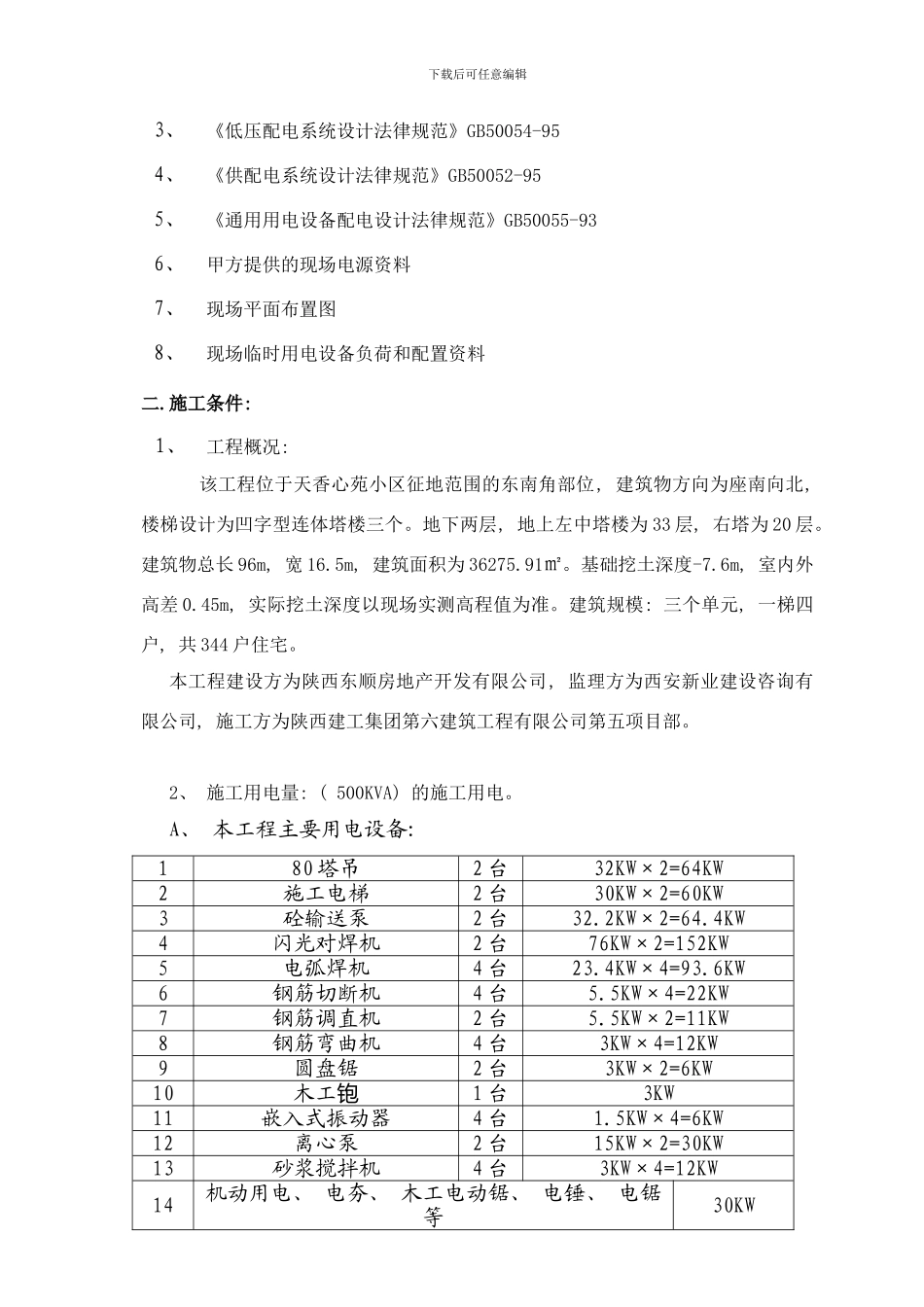

下载后可任意编辑陕六建天香心苑住宅小区 7#楼陕西建工集团第六建筑工程有限公司第五项目部施工现场临时用电布设方案一.编制依据: 1、《施工现场临时用电安全技术法律规范》JGJ46- 2、《建设工程施工现场用电安全法律规范》GB50194-93下载后可任意编辑3、《低压配电系统设计法律规范》GB50054-954、《供配电系统设计法律规范》GB50052-955、《通用用电设备配电设计法律规范》GB50055-936、甲方提供的现场电源资料7、现场平面布置图8、现场临时用电设备负荷和配置资料二.施工条件: 1、工程概况: 该工程位于天香心苑小区征地范围的东南角部位, 建筑物方向为座南向北, 楼梯设计为凹字型连体塔楼三个。地下两层, 地上左中塔楼为 33 层, 右塔为 20 层。建筑物总长 96m, 宽 16.5m, 建筑面积为 36275.91㎡。基础挖土深度-7.6m, 室内外高差 0.45m, 实际挖土深度以现场实测高程值为准。建筑规模: 三个单元, 一梯四户, 共 344 户住宅。本工程建设方为陕西东顺房地产开发有限公司, 监理方为西安新业建设咨询有限公司, 施工方为陕西建工集团第六建筑工程有限公司第五项目部。2、 施工用电量: ( 500KVA) 的施工用电。A、 本工程主要用电设备: 180 塔吊2 台32KW×2=64KW2施工电梯2 台30KW×2=60KW3砼输送泵2 台32.2KW×2=64.4KW4闪光对焊机2 台76KW×2=152KW5电弧焊机4 台23.4KW×4=93.6KW6钢筋切断机4 台5.5KW×4=22KW7钢筋调直机2 台5.5KW×2=11KW8钢筋弯曲机4 台3KW×4=12KW9圆盘锯2 台3KW×2=6KW10木工铇1 台3KW11嵌入式振动器4 台1.5KW×4=6KW12离心泵2 台15KW×2=30KW13砂浆搅拌机4 台3KW×4=12KW14机动用电、 电夯、 木工电动锯、 电锤、 电锯等30KW下载后可任意编辑小计566KWB、 总用量: 室外照明用电量一般简化按总用电量的 10%计算, K1 取 0.7, 采纳公式 P=1.1( K1∑PC＋0.6PC) 故总用电量 P=1.24×0.7×566KW=491.29KVA 需提供总供电为 500KVA, 能满足施工用电量三．施工现场临时用电总部署本工程施工现场临时用电采纳 TN-S 接零保护, 总箱、 分箱、 开关箱三级配电系统, 并在开关箱与总配电箱处设置二级漏电保护。总配电室输入线路采纳电缆埋地引入, 配电柜至二级箱的供电线路均采纳电缆埋地敷设, 生活配电沿临建房屋架设, 主要通道口穿管经过。楼层用电线路从建筑物中部上引, 在一层设第一个分箱, 总配电室至一层分箱线路采纳电缆埋地铺设。然后由一层向上每两层设置...
