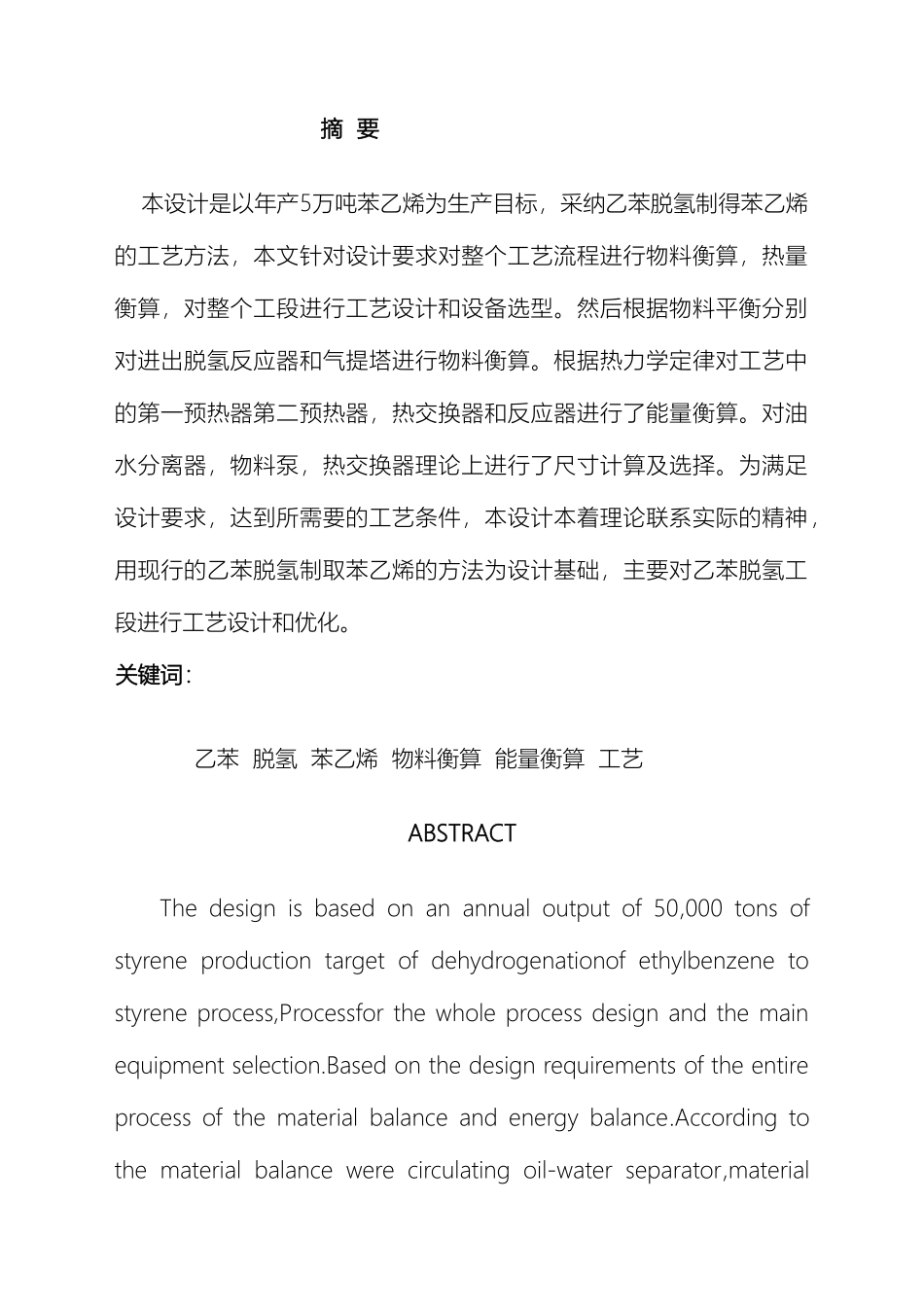

下载后可任意编辑乙苯脱氢制苯乙烯脱氢工段工艺设计12024 年 4 月 19 日乙苯脱氢制苯乙烯脱氢工段工艺设计 摘 要 本设计是以年产5万吨苯乙烯为生产目标，采纳乙苯脱氢制得苯乙烯的工艺方法，本文针对设计要求对整个工艺流程进行物料衡算，热量衡算，对整个工段进行工艺设计和设备选型。然后根据物料平衡分别对进出脱氢反应器和气提塔进行物料衡算。根据热力学定律对工艺中的第一预热器第二预热器，热交换器和反应器进行了能量衡算。对油水分离器，物料泵，热交换器理论上进行了尺寸计算及选择。为满足设计要求，达到所需要的工艺条件，本设计本着理论联系实际的精神，用现行的乙苯脱氢制取苯乙烯的方法为设计基础，主要对乙苯脱氢工段进行工艺设计和优化。关键词： 乙苯 脱氢 苯乙烯 物料衡算 能量衡算 工艺 ABSTRACTThe design is based on an annual output of 50,000 tons of styrene production target of dehydrogenationof ethylbenzene to styrene process,Processfor the whole process design and the main equipment selection.Based on the design requirements of the entire process of the material balance and energy balance.According to the material balance were circulating oil-water separator,material 下载后可任意编辑pumps,heateexchangers and dreacters.According to the laws of thermodynamics the energy balance of the process preheater preheaters,heat exchangers and dreactor operator.As far as possible to meet the design requirements to achieve the required conditions.Key word ： ethylbenzene; styrene; material balance; energy balance; distillation; 第一章 文献综述1.1 苯乙烯的性质及用途1.1.1 苯乙烯的性质 苯乙烯的分子式为 C8H8分子量为 104.14，化学结构式如下： 或者 苯乙烯又名乙烯基苯，系无色至黄色的油状液体。具有高折射性和特别芳香气味。熔点-30.6。C，沸点为 1450C，凝固点 －30.40C，相对密度（水的为 1）0.91，闪点 34.4oC。性质比较稳定，不可与阳光接触，22024 年 4 月 19 日—CH=CH2—CH=CH2下载后可任意编辑难溶于水，能溶于甲醇、乙酸及乙醚等醇醚等多数有机溶剂。 苯乙烯在高温下容易裂解和燃烧，生成苯、甲苯、甲烷、乙烷、...
