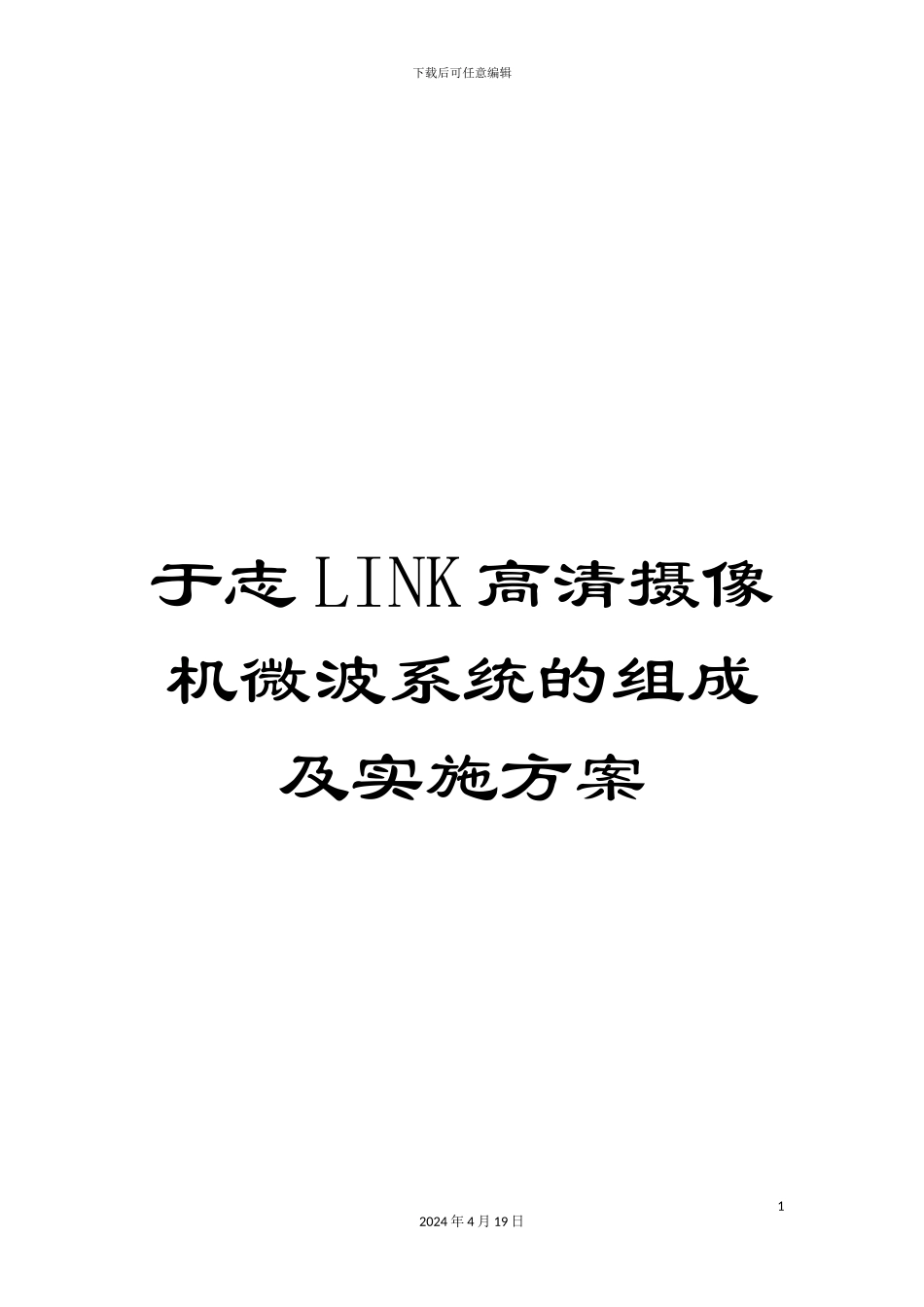

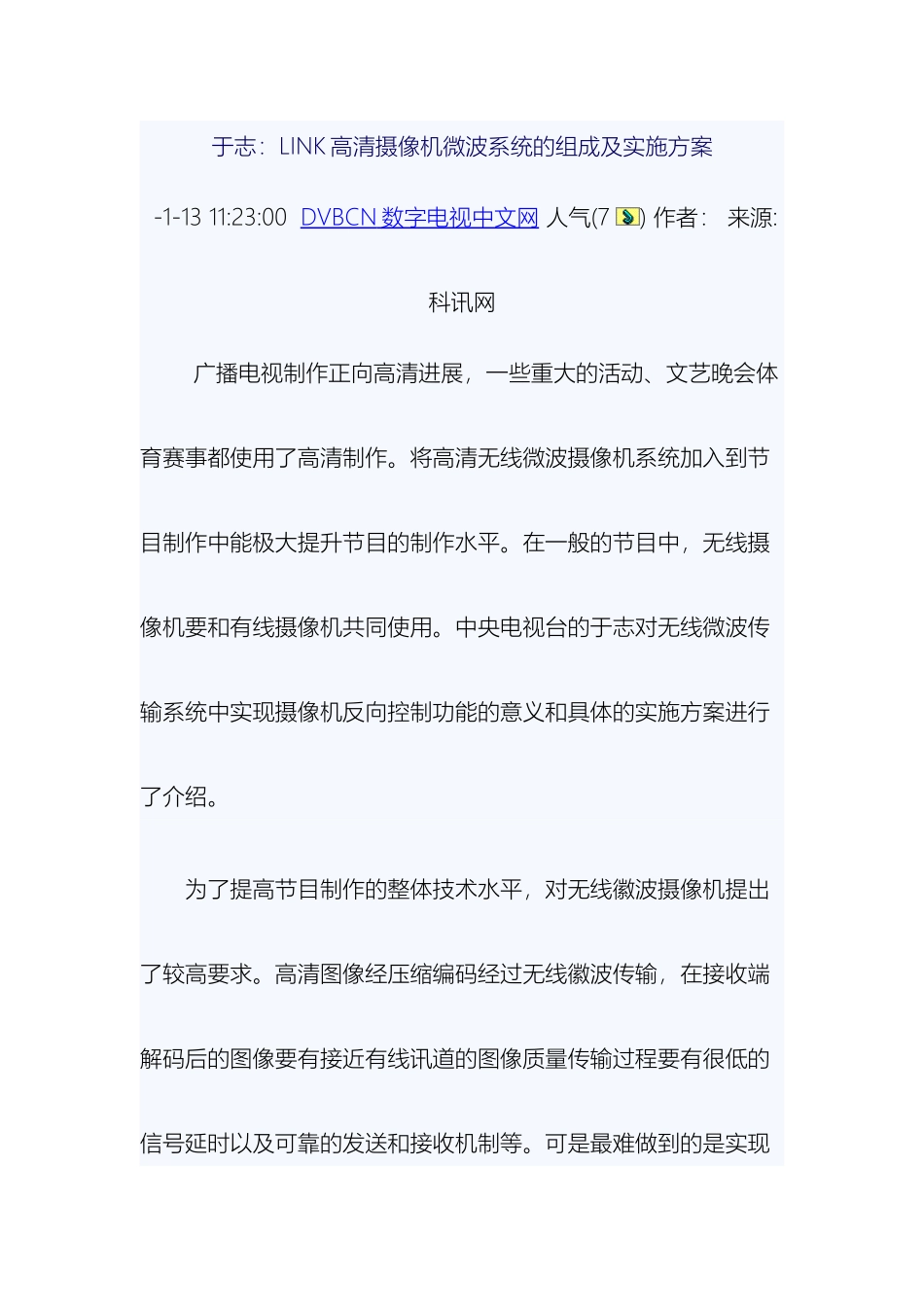

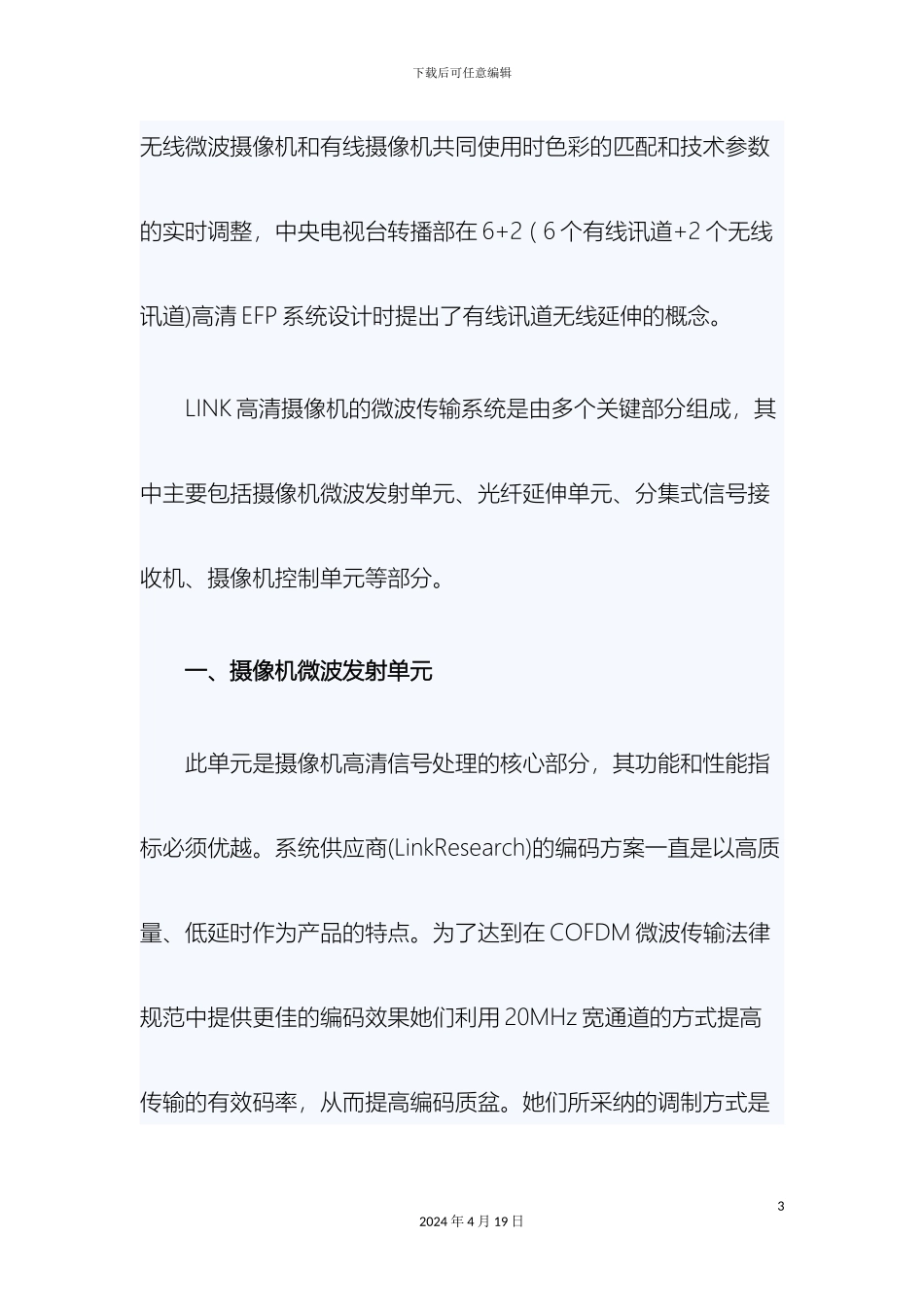

下载后可任意编辑于志 LINK 高清摄像机微波系统的组成及实施方案12024 年 4 月 19 日于志：LINK 高清摄像机微波系统的组成及实施方案 -1-13 11:23:00 DVBCN 数字电视中文网 人气(7 ) 作者： 来源: 科讯网 广播电视制作正向高清进展，一些重大的活动、文艺晚会体育赛事都使用了高清制作。将高清无线微波摄像机系统加入到节目制作中能极大提升节目的制作水平。在一般的节目中，无线摄像机要和有线摄像机共同使用。中央电视台的于志对无线微波传输系统中实现摄像机反向控制功能的意义和具体的实施方案进行了介绍。 为了提高节目制作的整体技术水平，对无线徽波摄像机提出了较高要求。高清图像经压缩编码经过无线徽波传输，在接收端解码后的图像要有接近有线讯道的图像质量传输过程要有很低的信号延时以及可靠的发送和接收机制等。可是最难做到的是实现下载后可任意编辑无线微波摄像机和有线摄像机共同使用时色彩的匹配和技术参数的实时调整，中央电视台转播部在 6+2 ( 6 个有线讯道+2 个无线讯道)高清 EFP 系统设计时提出了有线讯道无线延伸的概念。 LINK 高清摄像机的微波传输系统是由多个关键部分组成，其中主要包括摄像机微波发射单元、光纤延伸单元、分集式信号接收机、摄像机控制单元等部分。 一、摄像机微波发射单元 此单元是摄像机高清信号处理的核心部分，其功能和性能指标必须优越。系统供应商(LinkResearch)的编码方案一直是以高质量、低延时作为产品的特点。为了达到在 COFDM 微波传输法律规范中提供更佳的编码效果她们利用 20MHz 宽通道的方式提高传输的有效码率，从而提高编码质盆。她们所采纳的调制方式是32024 年 4 月 19 日下载后可任意编辑Link 公司研发的 LMS-T 技术，提供 10/20MHz 的射频带宽，因此它比一般厂家所提供的 DVB-T 6/BMHz 方案，信源编码的有效码率能够提高一倍。 能够看出当使用 LMS-T 的 16QAM ( FEC=2/3 和 GI=I/8)时，有效比特率能够达到 18.43Mbps:当使用 DVB-T 的 16QAM ( FEC=I /2 和 GI=1/32)时该系统只能提供大约 12Mbps 的带宽。 LMS-T 是在充分吸收 DVB-T 的技术基础上进展形成的更好的调制技术。LMS-T 使用更少的子载波子载波，数量为 512 个，而DVB-T 要使用接近 个子载波，这使 LMS-T 更适合应用于快速移动的制作环境中。LMS-T 还使用了性能更好、译码复杂度较低、结构灵活的 LDPC(低密度奇偶校验码)纠错码技术，LDPC...
