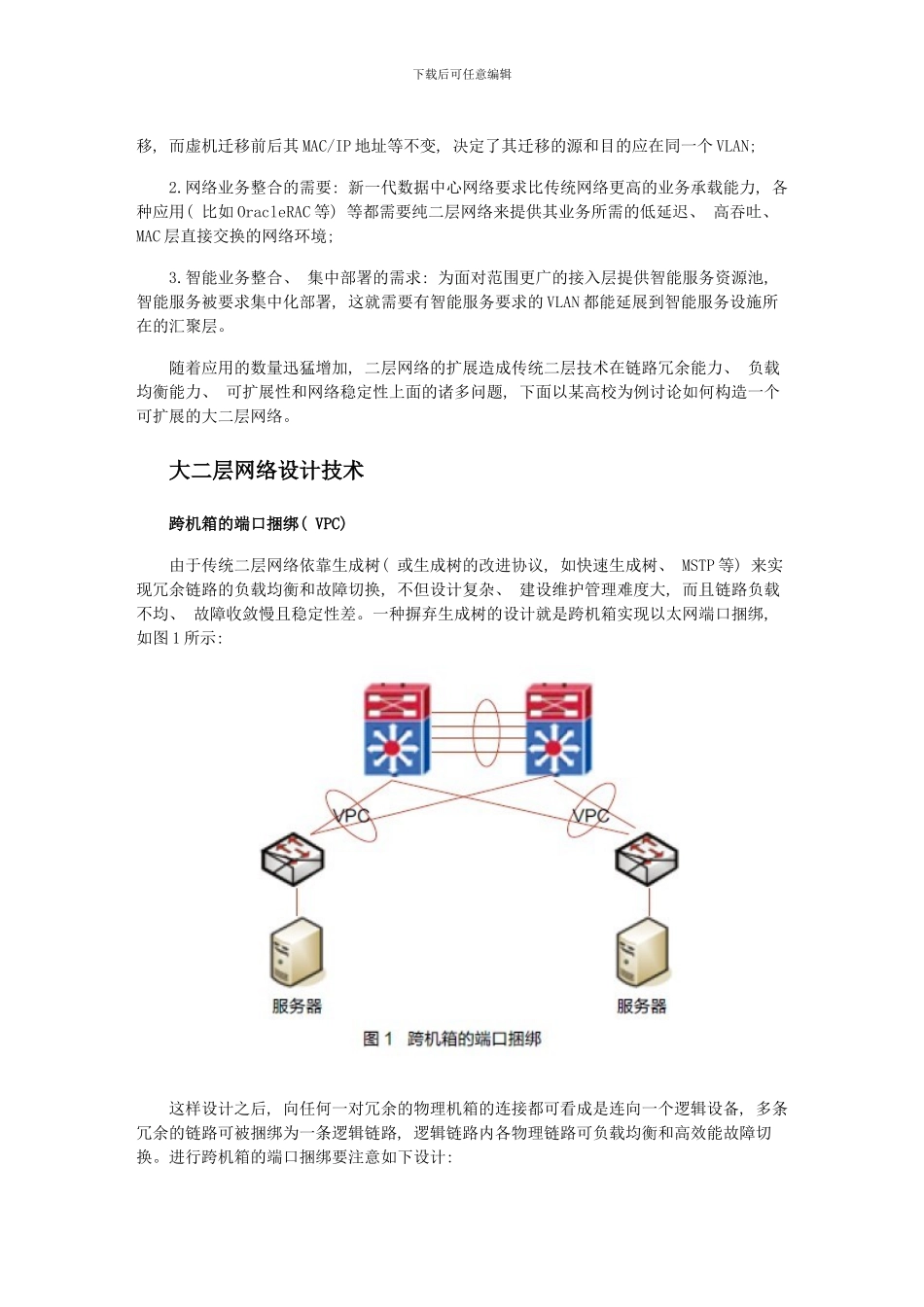

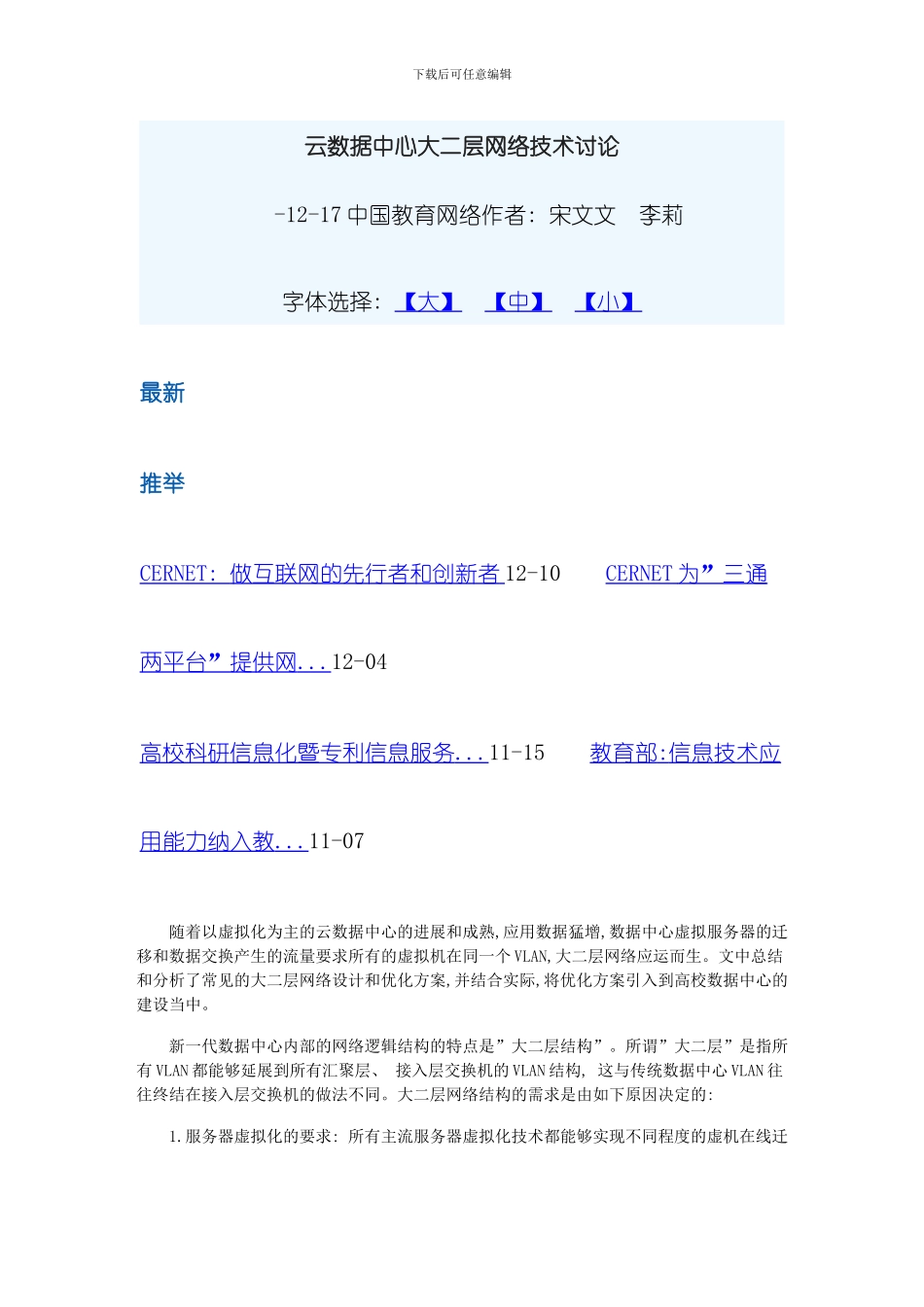

下载后可任意编辑云数据中心大二层网络技术讨论 -12-17 中国教育网络作者: 宋文文 李莉字体选择: 【大】 【中】 【小】最新推举CERNET: 做互联网的先行者和创新者 12-10 CERNET 为”三通 两平台”提供网 ... 12-04 高校科研信息化暨专利信息服务 ... 11-15 教育部 : 信息技术应 用能力纳入教 ... 11-07 随着以虚拟化为主的云数据中心的进展和成熟,应用数据猛增,数据中心虚拟服务器的迁移和数据交换产生的流量要求所有的虚拟机在同一个 VLAN,大二层网络应运而生。文中总结和分析了常见的大二层网络设计和优化方案,并结合实际,将优化方案引入到高校数据中心的建设当中。 新一代数据中心内部的网络逻辑结构的特点是”大二层结构”。所谓”大二层”是指所有 VLAN 都能够延展到所有汇聚层、 接入层交换机的 VLAN 结构, 这与传统数据中心 VLAN 往往终结在接入层交换机的做法不同。大二层网络结构的需求是由如下原因决定的: 1.服务器虚拟化的要求: 所有主流服务器虚拟化技术都能够实现不同程度的虚机在线迁下载后可任意编辑移, 而虚机迁移前后其 MAC/IP 地址等不变, 决定了其迁移的源和目的应在同一个 VLAN; 2.网络业务整合的需要: 新一代数据中心网络要求比传统网络更高的业务承载能力, 各种应用( 比如 OracleRAC 等) 等都需要纯二层网络来提供其业务所需的低延迟、 高吞吐、 MAC 层直接交换的网络环境; 3.智能业务整合、 集中部署的需求: 为面对范围更广的接入层提供智能服务资源池, 智能服务被要求集中化部署, 这就需要有智能服务要求的 VLAN 都能延展到智能服务设施所在的汇聚层。 随着应用的数量迅猛增加, 二层网络的扩展造成传统二层技术在链路冗余能力、 负载均衡能力、 可扩展性和网络稳定性上面的诸多问题, 下面以某高校为例讨论如何构造一个可扩展的大二层网络。 大二层网络设计技术 跨机箱的端口捆绑( VPC) 由于传统二层网络依靠生成树( 或生成树的改进协议, 如快速生成树、 MSTP 等) 来实现冗余链路的负载均衡和故障切换, 不但设计复杂、 建设维护管理难度大, 而且链路负载不均、 故障收敛慢且稳定性差。一种摒弃生成树的设计就是跨机箱实现以太网端口捆绑, 如图 1 所示: 这样设计之后, 向任何一对冗余的物理机箱的连接都可看成是连向一个逻辑设备, 多条冗余的链路可被捆绑为一条逻辑链路, 逻辑链路内各物理链路可负载均衡和高效能故障切换。进行跨机箱...
