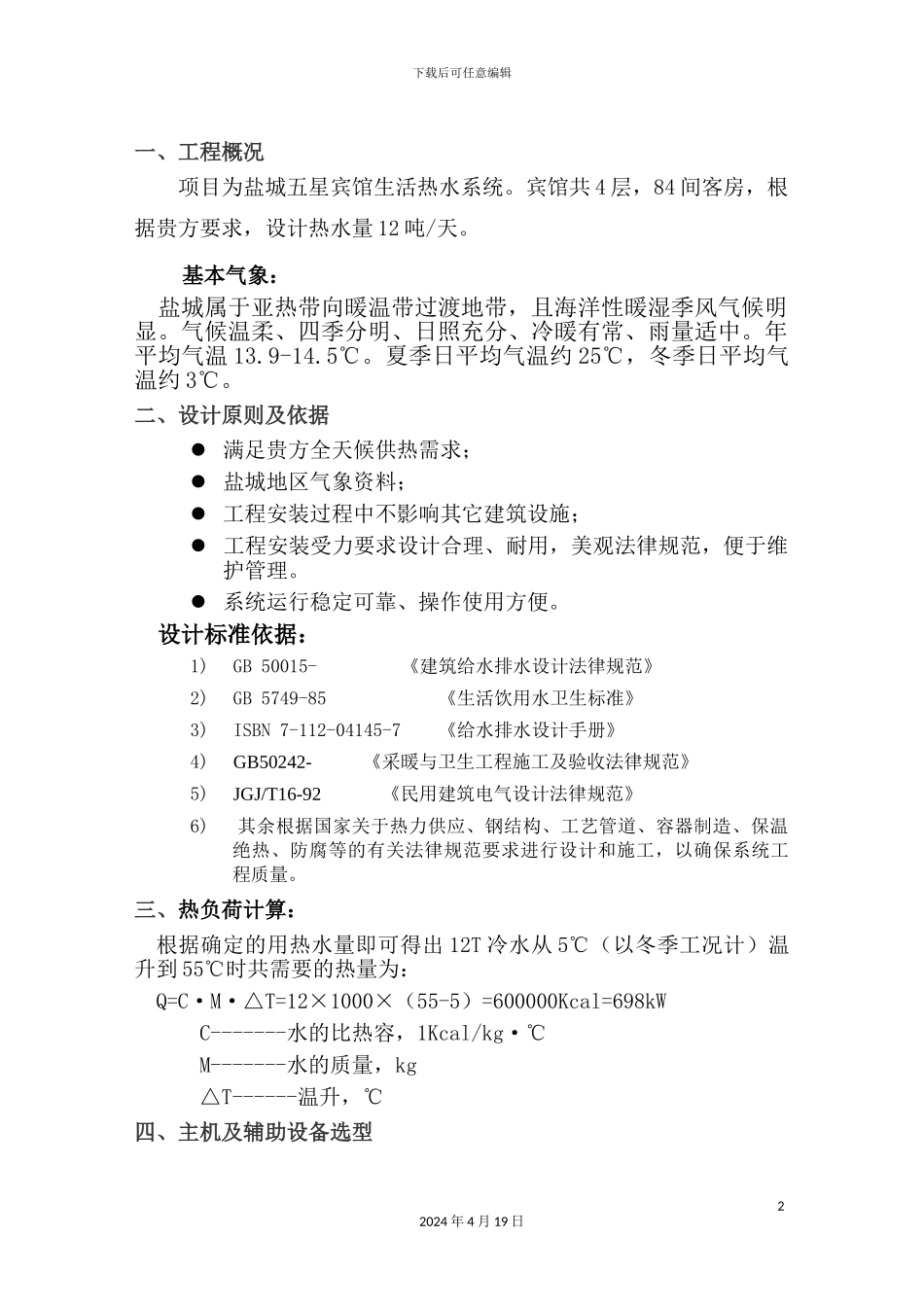

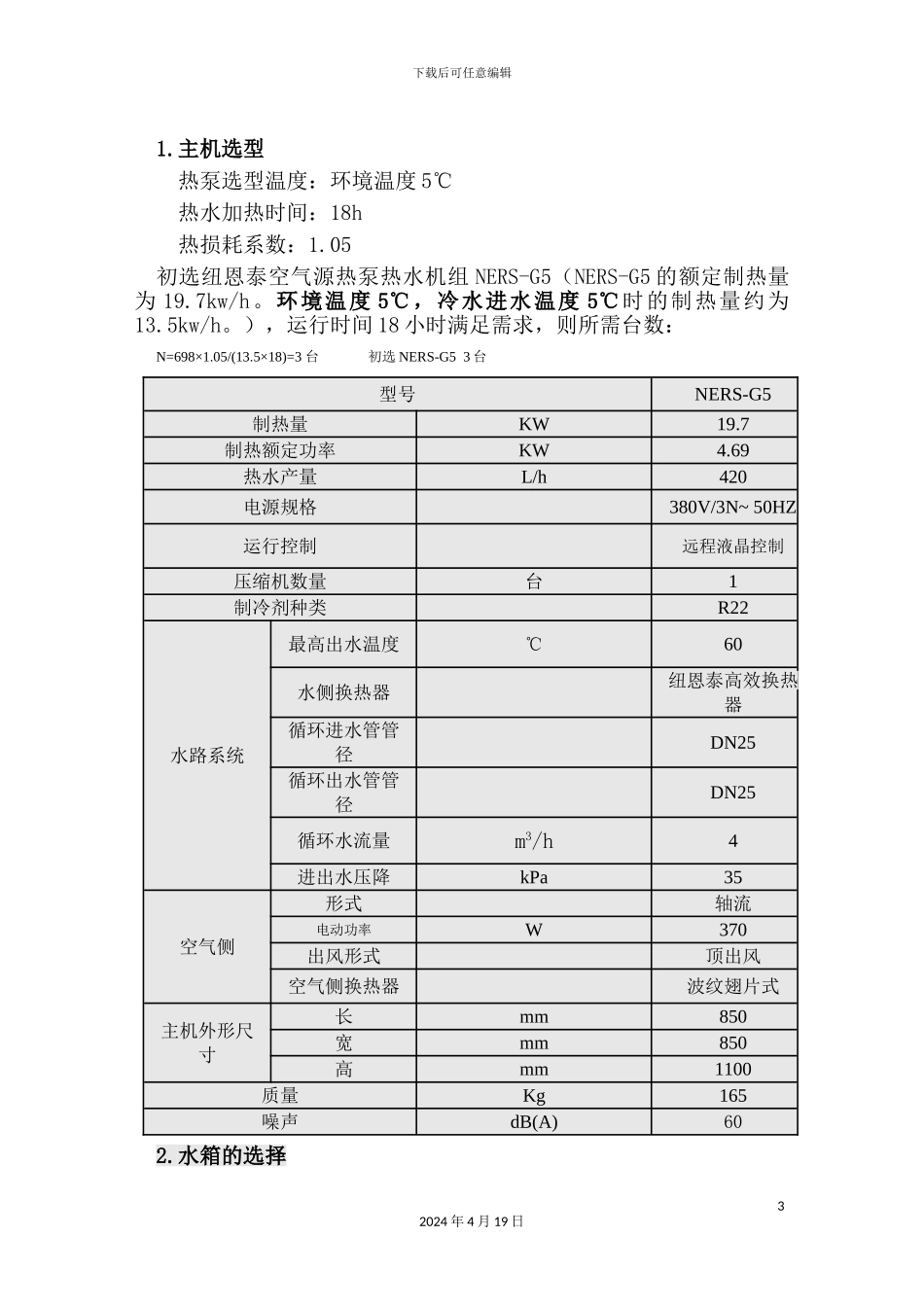

下载后可任意编辑五星酒店热水方案参考12024 年 4 月 19 日下载后可任意编辑一、工程概况项目为盐城五星宾馆生活热水系统。宾馆共 4 层，84 间客房，根据贵方要求，设计热水量 12 吨/天。基本气象： 盐城属于亚热带向暖温带过渡地带，且海洋性暖湿季风气候明显。气候温柔、四季分明、日照充分、冷暖有常、雨量适中。年平均气温 13.9-14.5℃。夏季日平均气温约 25℃，冬季日平均气温约 3℃。二、设计原则及依据l 满足贵方全天候供热需求；l 盐城地区气象资料；l 工程安装过程中不影响其它建筑设施；l 工程安装受力要求设计合理、耐用，美观法律规范，便于维护管理。l 系统运行稳定可靠、操作使用方便。设计标准依据：1) GB 50015- 《建筑给水排水设计法律规范》2) GB 5749-85 《生活饮用水卫生标准》3) ISBN 7-112-04145-7 《给水排水设计手册》4) GB50242- 《采暖与卫生工程施工及验收法律规范》5) JGJ/T16-92 《民用建筑电气设计法律规范》6) 其余根据国家关于热力供应、钢结构、工艺管道、容器制造、保温绝热、防腐等的有关法律规范要求进行设计和施工，以确保系统工程质量。三、热负荷计算：根据确定的用热水量即可得出 12T 冷水从 5℃（以冬季工况计）温升到 55℃时共需要的热量为：Q=C·M·△T=12×1000×（55-5）=600000Kcal=698kW C-------水的比热容，1Kcal/kg·℃ M-------水的质量，kg △T------温升，℃四、主机及辅助设备选型22024 年 4 月 19 日下载后可任意编辑1.主机选型热泵选型温度：环境温度 5℃热水加热时间：18h热损耗系数：1.05 初选纽恩泰空气源热泵热水机组 NERS-G5（NERS-G5 的额定制热量为 19.7kw/h。环境温度 5℃，冷水进水温度 5℃时的制热量约为13.5kw/h。），运行时间 18 小时满足需求，则所需台数：N=698×1.05/(13.5×18)=3 台 初选 NERS-G5 3 台型号NERS-G5制热量KW19.7制热额定功率KW4.69热水产量L/h420电源规格380V/3N~ 50HZ运行控制 远程液晶控制压缩机数量台1制冷剂种类 R22水路系统最高出水温度℃60水侧换热器 纽恩泰高效换热器循环进水管管径 DN25循环出水管管径 DN25循环水流量m3/h4进出水压降kPa35空气侧形式 轴流电动功率W370出风形式 顶出风空气侧换热器波纹翅片式主机外形尺寸长mm850宽mm850高mm1100质量Kg165噪声dB(A)602.水箱的选择32024 年 4 月 19 日下载后可任意编辑由于宾馆为全天侯供水，水箱容量需满足最高峰用水量...
