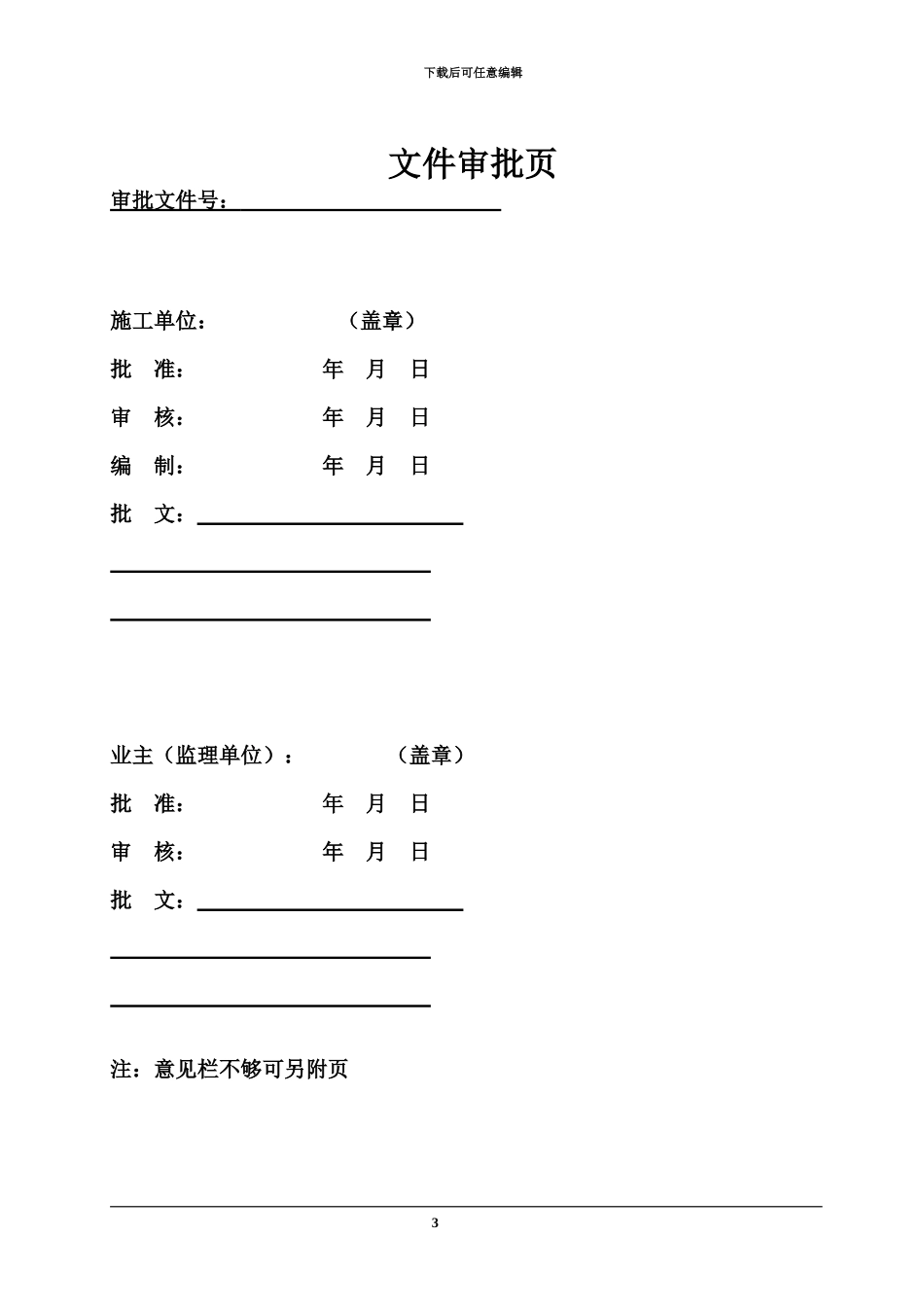

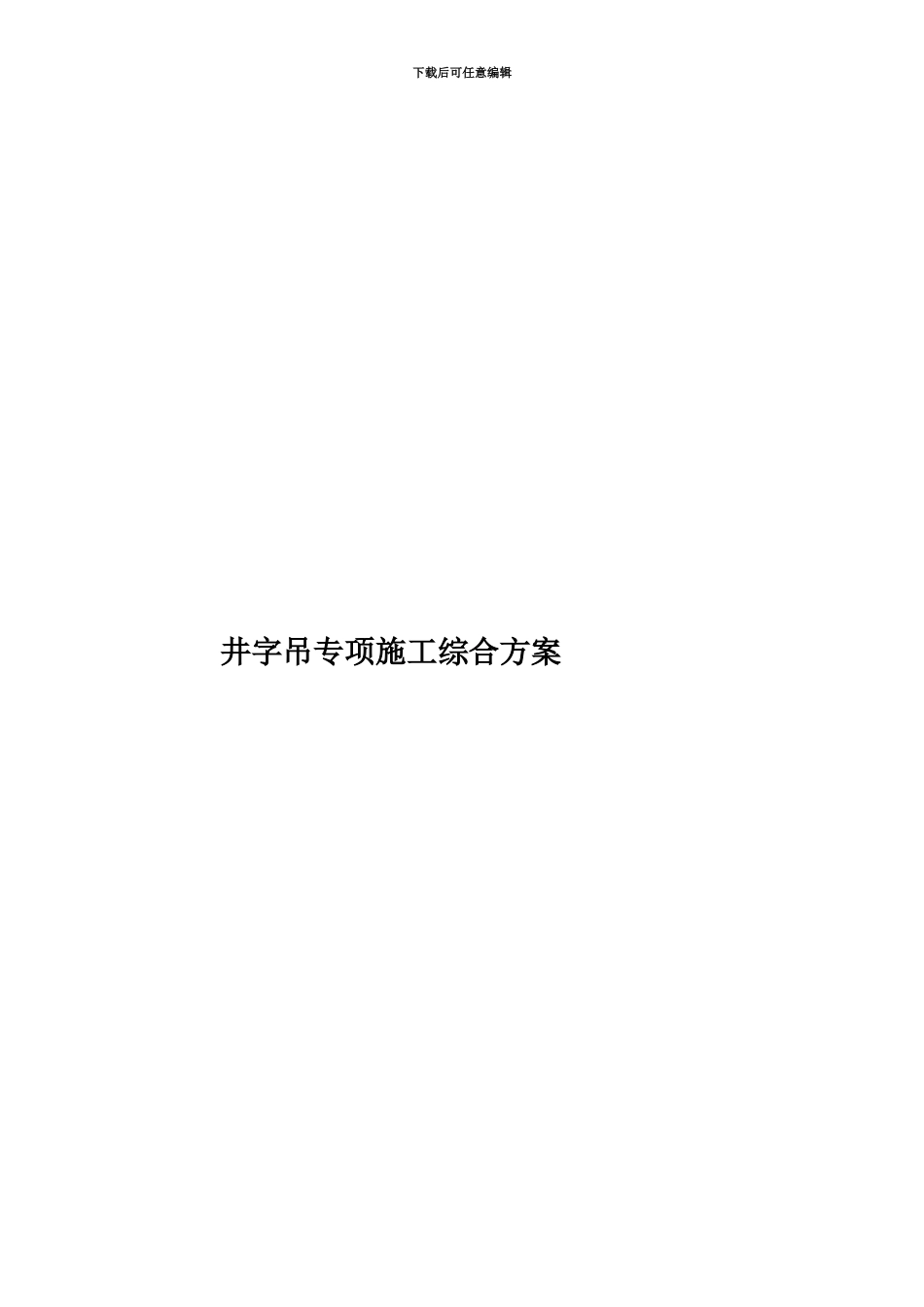

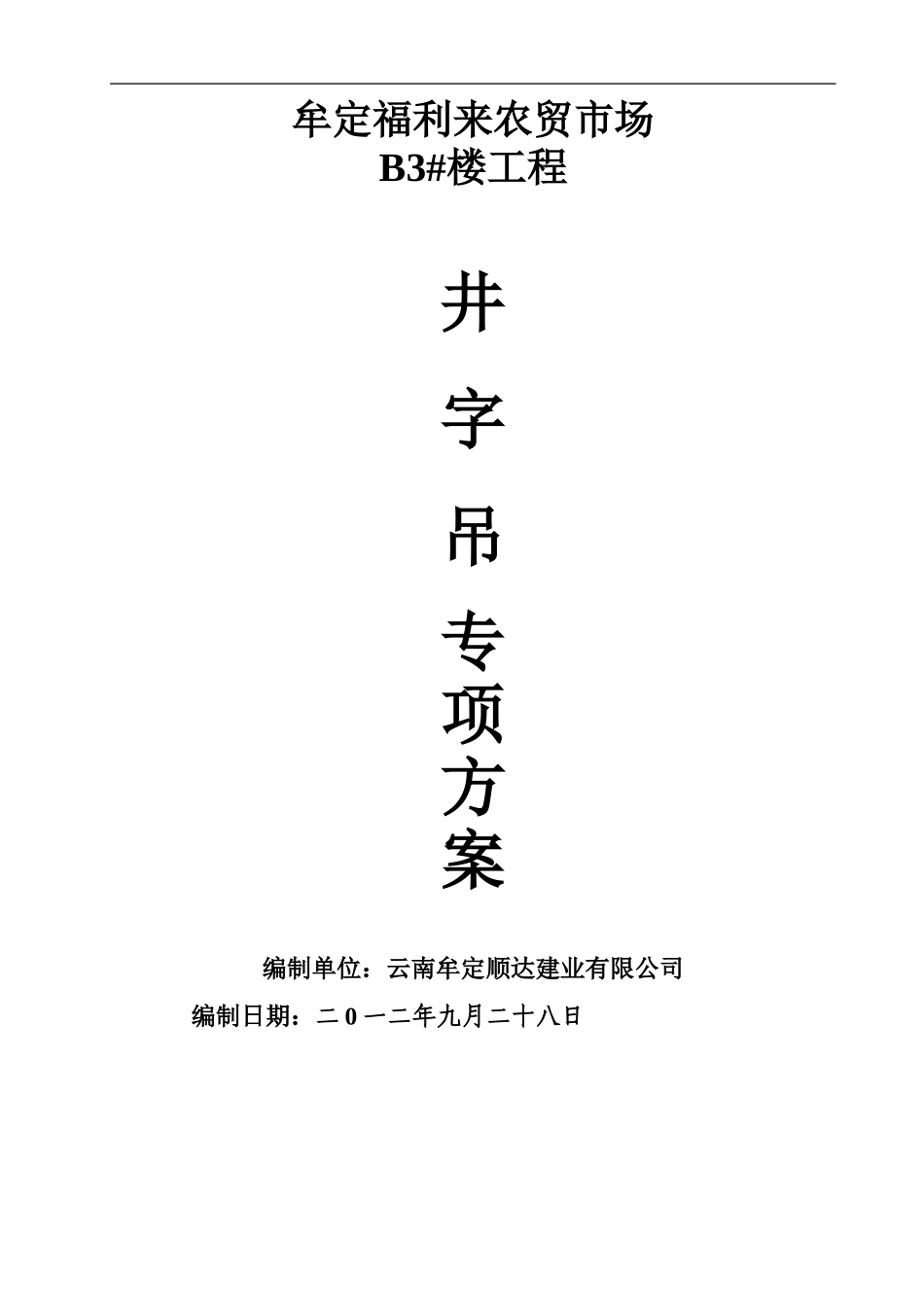

下载后可任意编辑井字吊专项施工综合方案牟定福利来农贸市场B3#楼工程井字吊专项方案编制单位：云南牟定顺达建业有限公司 编制日期：二 0 一二年九月二十八日下载后可任意编辑文件审批页审批文件号： 施工单位： （盖章）批 准： 年 月 日审 核： 年 月 日编 制： 年 月 日批 文： 业主（监理单位）： （盖章）批 准： 年 月 日审 核： 年 月 日批 文： 注：意见栏不够可另附页3下载后可任意编辑一、工程概况楚雄州牟定县福利来综合农贸市场位于云南省楚雄州牟定县共和镇。该综合农贸市场工程为云南宝来房地产开发有限公司投资开发的新建工程，为牟定福利来综合农贸市场二期商住楼，总建筑面积为 3500㎡。建筑结构形式为框架结构，层高多为五层。设计使用年限为 50 年，抗震设防烈度为 8 度。二、编制依据1、《建筑施工安全检查标准》（JGJ59-99）2、《龙门架及井架物料提升机安全技术法律规范》（JGJ88-92）3、《建筑机械使用安全技术规程》4、《云南省建设工程物料提升机使用安全管理规定》 三、安装概况及设备选用根据工程的结构类型和特点，本工程需安装 1 部 23m 高的物料提升机。根据《龙门架及井架物料提升机安全技术法律规范》JGJ88-92 的规定，采纳物料提升机的备型号如下：井架类型： 广东省南海吊挂城北约叙龙建筑机械厂生产的 SS100-B2 钢井架；卷扬机类型： 双筒快速可逆式 VJ200-A3 卷扬机，电动机型号为 Y160L-4，最大载重为 2 吨，平均速度为 60m/min；钢丝绳类型：钢丝绳直径 11mm ，6×19-18.5-170-I-甲-镀-右同 GB1102-74 ；电气设备： 有上、下极限限位装置，层门联锁装置，超载断电装置，紧急断电开关；四、安装准备1、设备验收：在有设备设计文件、产品合格证、安装及使用维修说明等资料，应根据法律规范要求和施工方案对提升机的设备、构配件进行登记验收。单绳提升井字架在《建筑施工检查评分标准》JGJ59-99 中严令禁止使用，必须使用双绳或两绳以上钢丝绳提升的井字架，应着重检查：①、金属结构的成套性和完好性，有无规格、尺寸不统一，漏焊开焊现象，连接件焊缝是否饱满等；②、提升机构是否完整良好，底盘，架体，天梁，滑轮，吊笼，导轨，卷扬机，钢丝绳等是否符合有关规定；③、电气设备是否齐备、可靠，总控箱功能是否齐全，设备自带电缆供电系统是否满足要求，设备的各电气控制开关是否灵敏可靠，接地（零）保护是否符合电气法律规范要求，语音对讲机...
