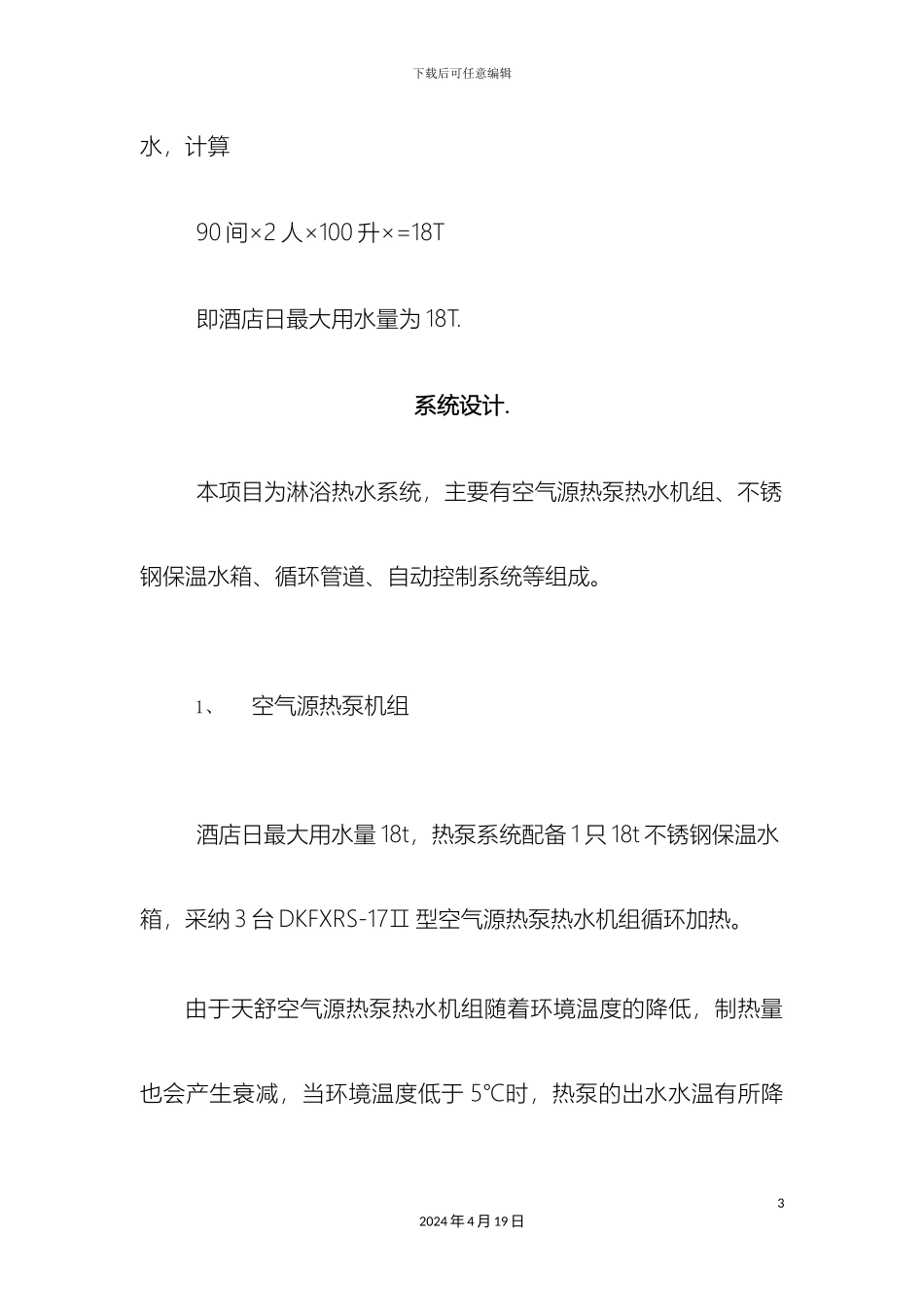

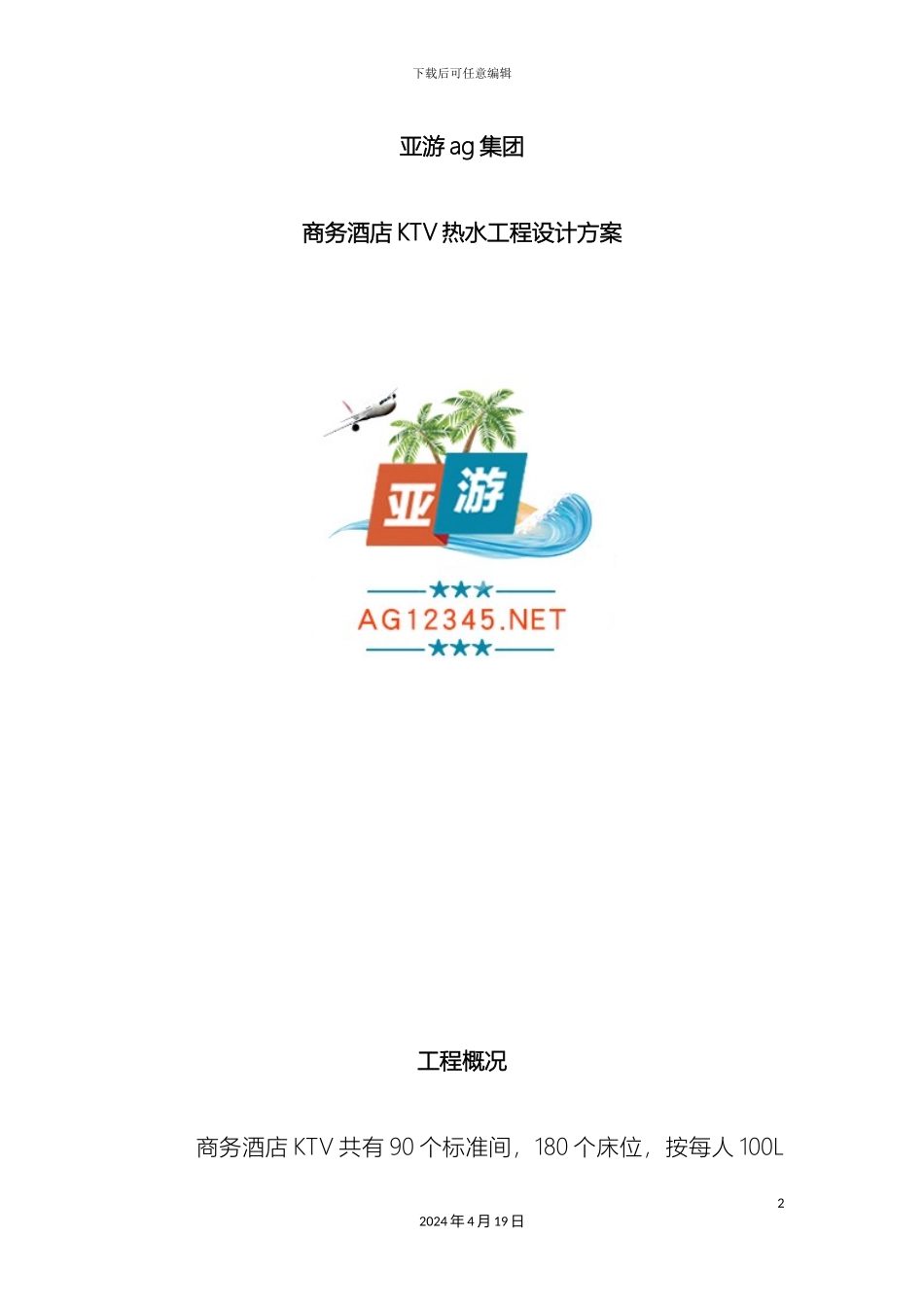

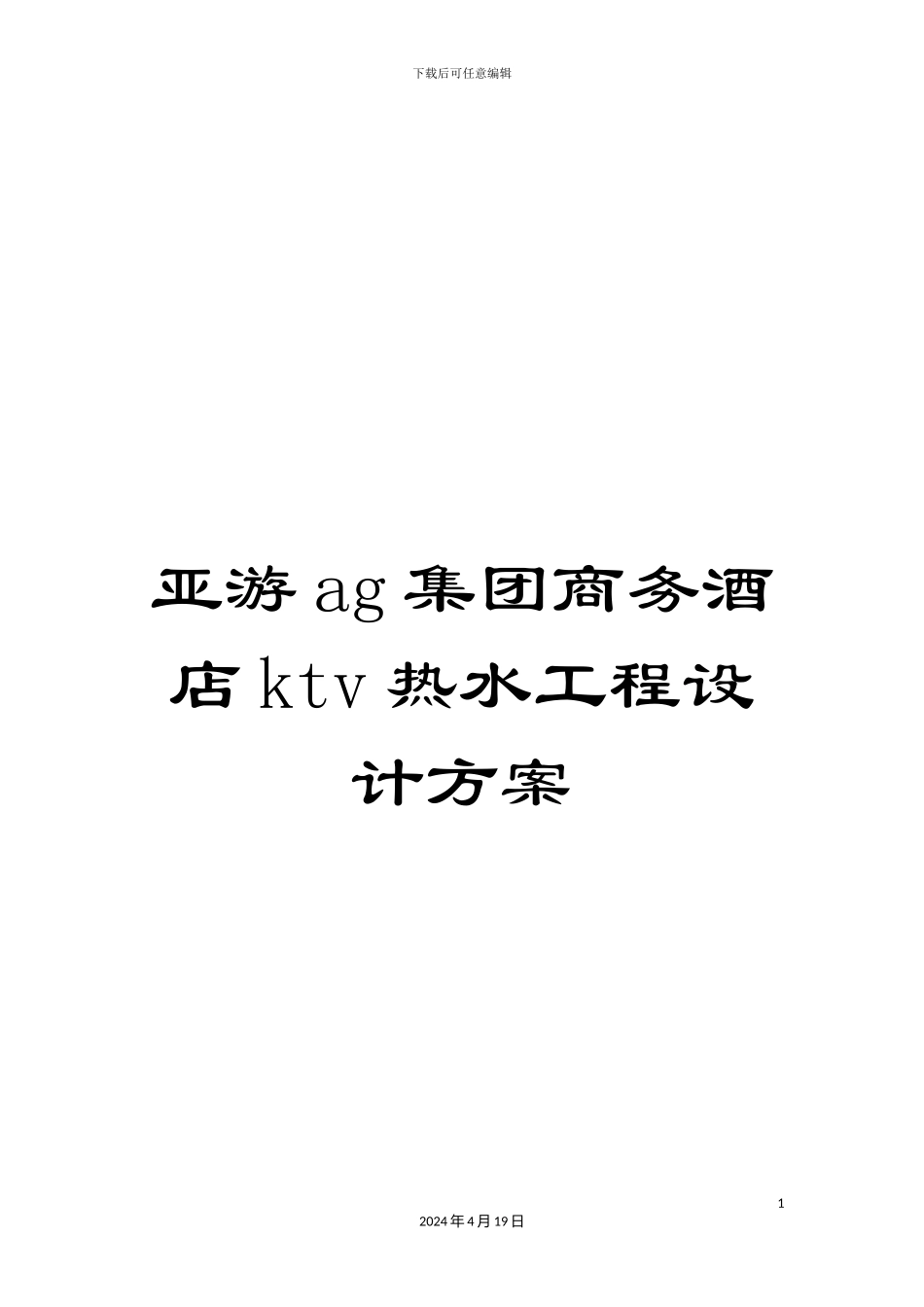

下载后可任意编辑亚游 ag 集团商务酒店 ktv 热水工程设计方案12024 年 4 月 19 日下载后可任意编辑亚游 ag 集团商务酒店 KTV 热水工程设计方案工程概况商务酒店 KTV 共有 90 个标准间，180 个床位，按每人 100L22024 年 4 月 19 日下载后可任意编辑水，计算 90 间×2 人×100 升×=18T 即酒店日最大用水量为 18T.系统设计.本项目为淋浴热水系统，主要有空气源热泵热水机组、不锈钢保温水箱、循环管道、自动控制系统等组成。1、空气源热泵机组酒店日最大用水量 18t，热泵系统配备 1 只 18t 不锈钢保温水箱，采纳 3 台 DKFXRS-17Ⅱ 型空气源热泵热水机组循环加热。由于天舒空气源热泵热水机组随着环境温度的降低，制热量也会产生衰减，当环境温度低于 5℃时，热泵的出水水温有所降32024 年 4 月 19 日下载后可任意编辑低。为保证在环境温度-5℃时系统还能提供足量的 55℃热水，系统配备 23.75KW 电辅助加热器，根据热泵主机自动控制启动电加热。2、储热水箱储热水箱放置在屋顶能承重的适合部位或地面，内胆采纳不锈钢 SUS304，亚弧焊接而成；外板材质为不锈钢 SUS201，保温层为聚氨酯整体发泡，厚 60mm。3、管道循环系统1）管道管件：热水系统采纳国标 PP-R 水管。2）管道保温：保温材料采纳泡沫保温材料，外包铝塑板保护层。3）水泵、电磁阀、手动阀门：均采纳国内知名品牌。42024 年 4 月 19 日下载后可任意编辑4、自动控制系统根据本工程系统功能的要求，此控制系统实现自动化智能操作，确保最佳经济运行，水温水位、进水出水、循环系统等工作状态数码显示，直观可见，操作人员一目了然，管理使用十分方便。计算说明设计参数冷水温度：5℃供水温度：55℃最大日用水量：18m³3．设计计算18T 冷 水 加 热 到 55℃ 的 日 耗 热 量 按 公 式 计 算 得 ：52024 年 4 月 19 日下载后可任意编辑756000kcal，换算单位得 879.07kWh，按热泵机组工作 18 小时则热水系统小时耗热量为 48.84kWh。每天耗热量计算公式：式中：——日耗热量（kcal）；qr——热水用水定额（L/cap·d 或 L/b·d）；——水的比热，c=1(kcal/kg·℃）；——热水密度（kg/L）；——热水温度（℃）；——冷水温度（℃）； m ——用水计算单位数（人数或床位数）；——系统散热量系数，可根据当地气候，系统保温情况选62024 年 4 月 19 日下载后可任意编辑取，现取 1.05。4．设备选型1...
