交流耐压试验规程模板VIP专享

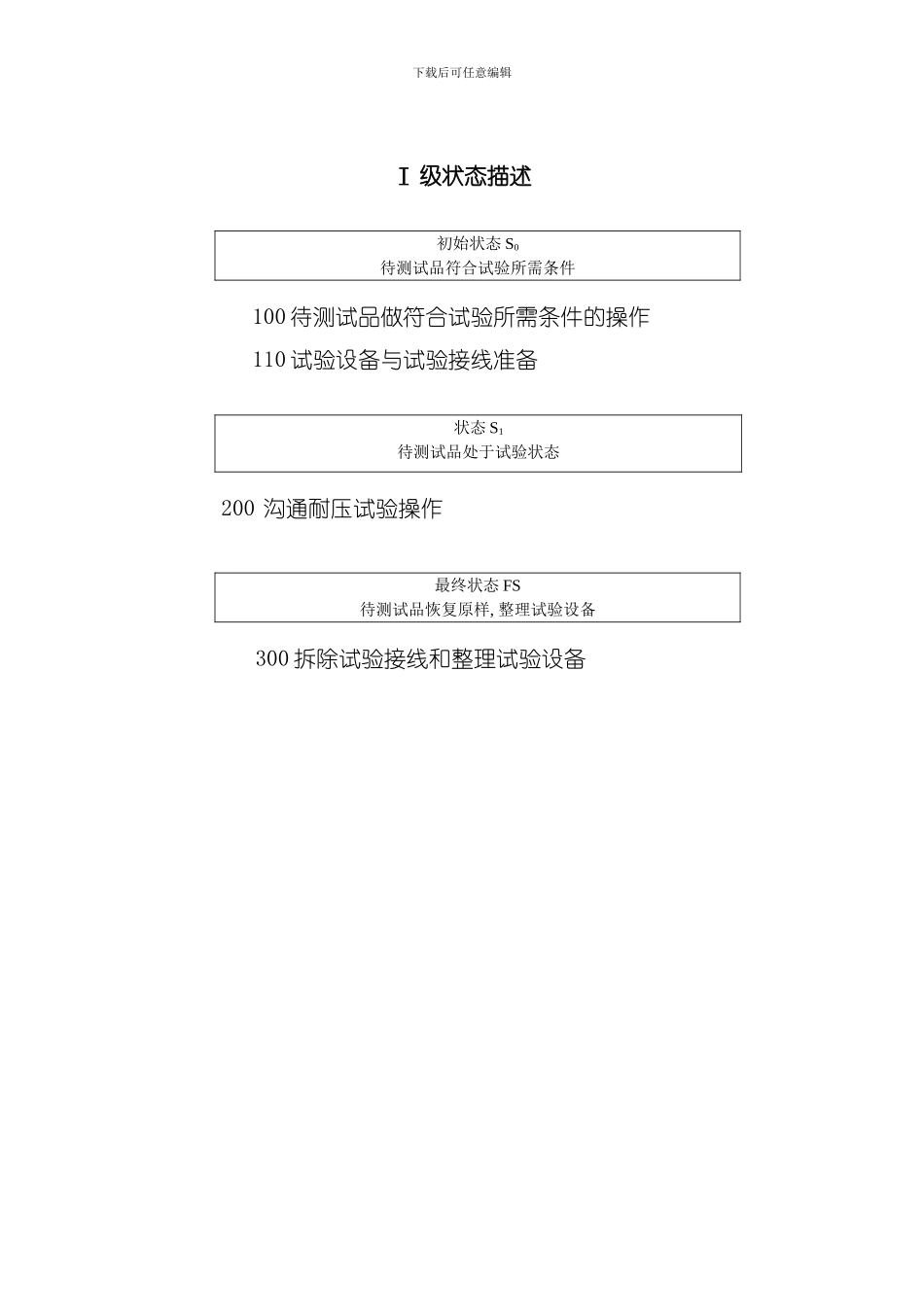

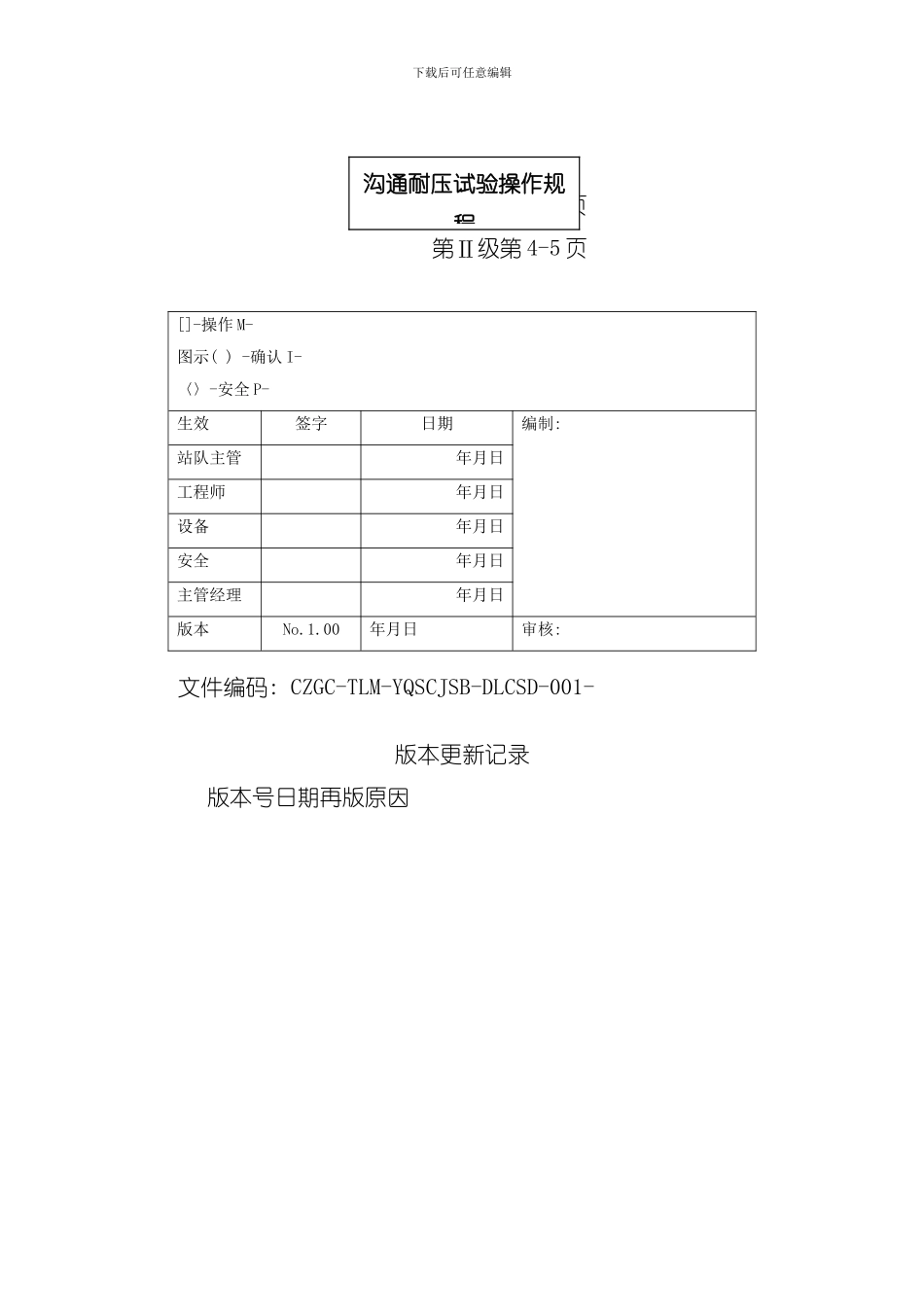

下载后可任意编辑第Ⅰ级第 3-3 页第Ⅱ级第 4-5 页[]-操作 M-图示( ) -确认 I-〈〉-安全 P-生效签字日期编制: 站队主管年月日工程师年月日设备年月日安全年月日主管经理年月日版本No.1.00年月日审核: 文件编码: CZGC-TLM-YQSCJSB-DLCSD-001- 版本更新记录版本号日期再版原因沟通耐压试验操作规程下载后可任意编辑试验目的: 检测被试品承受各种过电压能力试验原理: 利用升压变压器将低压升高到试验需要的高压, 将沟通高压加到被试品上, 在加压到一定时间以后, 看被试品无击穿现象, 击穿说明被试品耐压不合格, 无击穿现象说明耐压合格。试验对象: 如陶瓷绝缘, 橡胶绝缘电缆, 发电机绕组, 变压器套管连同绕组, GIS 设备试验设备: KZX05-HI 现场测试专用箱, 升压变压器下载后可任意编辑Ⅰ 级状态描述初始状态 S0待测试品符合试验所需条件100 待测试品做符合试验所需条件的操作110 试验设备与试验接线准备状态 S1待测试品处于试验状态200 沟通耐压试验操作最终状态 FS待测试品恢复原样, 整理试验设备300 拆除试验接线和整理试验设备下载后可任意编辑Ⅱ 级动作执行和确认初始状态 S0待测试品符合试验所需条件操作100 待测试品做符合试验所需条件的操作101 I[]－给待测试品做安全措施102 I( ) －安全措施正确无误103 I[]－用接地的放电棒给待测试品放电104 I[]－给待测试品验电105 I( ) －待测试品确无电压106 I[]－用大布擦净试品表面灰尘110 试验设备与试验接线准备111 I[]－准备现场测试专用箱, 升压器112 I[]－打开现场测试专用箱盖, 摆好升压器113 I[]－放置升压器于距离控制箱大于 2m 的位置114 I[]－将控制箱接地端子可靠接地115 I[]－用专用电缆连接倍压器与控制箱输出插座116 I[]－将 SSA 型泄露电流表插在倍压器顶端117 I[]－连接好高压屏蔽线与避雷器118 I[]－将电源线插入 220V 沟通电源插座119 I[]－通知 P 做试验监护120 I( ) －P 试验监护到位状态 S1待测试品处于试验状态下载后可任意编辑200 直流泄露和直流耐压试验操作201I[]－打开泄露电流表的电源开关202I( ) －泄露电流表显示为”0”203I[]－打开总电源开关204I( ) －电源指示灯亮, 风扇启动205I[]－按下设置开关206I[]－用”一”字改锥调节电压设定电位器到预防性试验规程规定数值207I[]－将设置开关按起到测量位置208I[]－逆时针旋转高压调节旋钮至最低位209I( ) －指示灯归零210I( ) －高...
