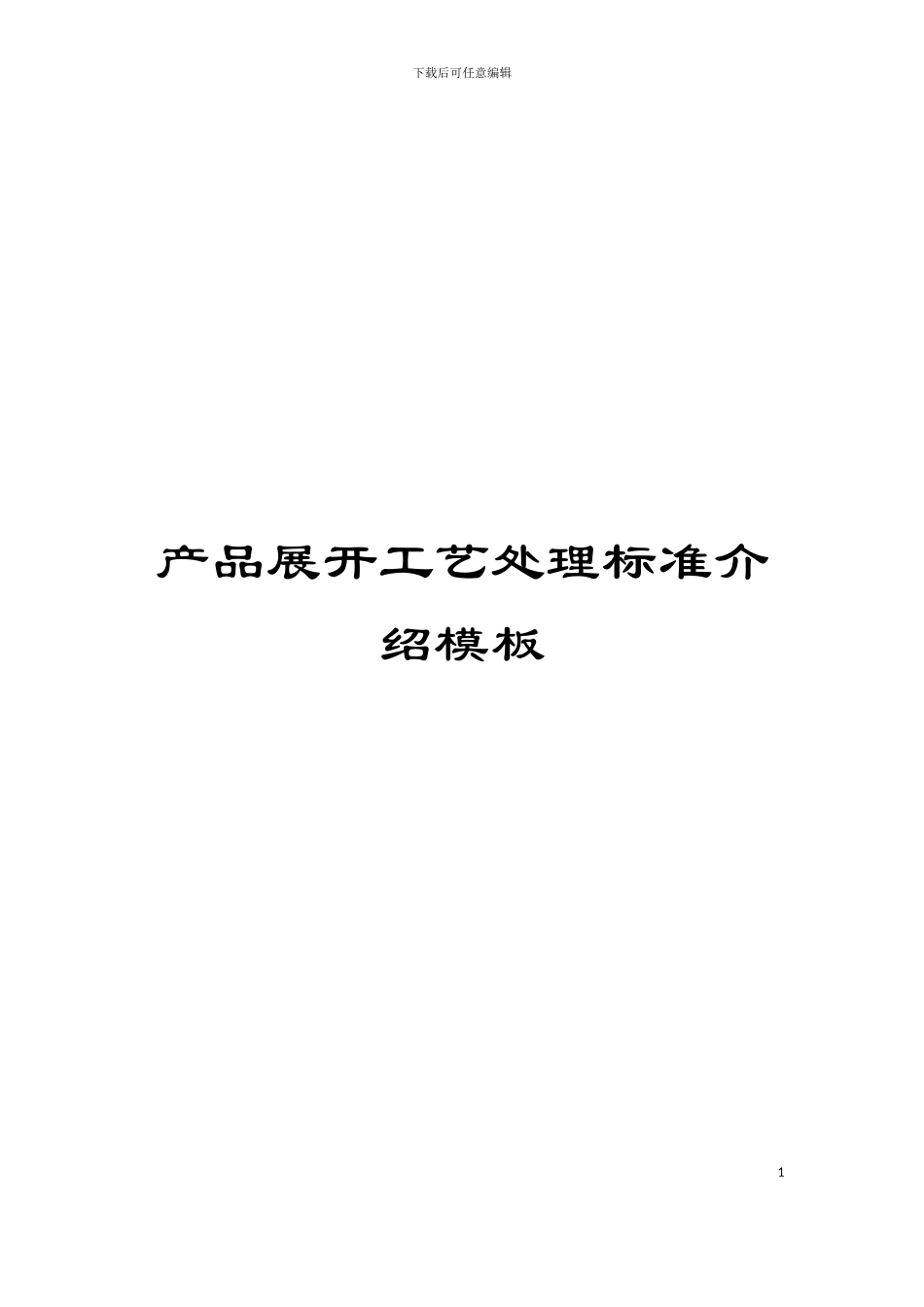

产品展开工艺处理标准介绍模板VIP专享

下载后可任意编辑产品展开工艺处理标准介绍模板1下载后可任意编辑****** 目 錄 ******項 目 ITEM 內 容 DESCRIPTION 頁 次 PAGE ………………………………目錄… … … … … … … … … … … … …1…………………………修訂履歷… … … … … … … … … … … … …21………………………………目的… … … … … … … … … … … … …32…………………………適用范圍… … … … … … … … … … … … …33…………………………程序內容… … … … … … … … … … … … …3APPROVED核 准CHECKED審 核PREPARED承 辦ISSUED BY:出 版 分 發:2下载后可任意编辑BY簽名DATE日期****** 修 訂 履 歷 ******版次ECN NO.修 訂 內 容日 期00新 版 發 行01020304050607080910111213141516171819203下载后可任意编辑212223242526一. 目的:統一展開工藝處理方法, 做到展開的快速准確.二. 適用范圍:樣品中心工程管制部三. 程序內容:根據樣品中心現有生產設備和樣品制作特點, 在樣品生產制作中, 為保証產品品質, 提高生產速度, 節省制造成本, 工程設計人員在進行圖面展開時, 需要對展開圖中的相關圖元作以相應的工藝處理, 常見工藝處理方法如下:1. 轉角處彎曲面在展開時的工藝處理:1.1 外轉角的展開處理:圓弧段作斷開處理, 展開后 k'為展開前轉角內 R 弧長, 底部轉角邊 界 取 內 R 投 影 ; 當 R≦2 時 , k'段長度作截斷處理, 只保留直邊展開.1.2 內轉角的展開處理:依加工方式來確定處理方法:(1) 若采纳折床加工, 則实行截斷方式將轉角處材料去除, 底部轉角邊界取外 R 投影.(2) 若采纳易模抽孔方式加工,當抽方孔的高度 H≧3.5 時, 翻邊后會拉裂, 須割工藝孔.4下载后可任意编辑1.3 包角的展開處理:包角類型的圓角一般都很大, 其圓角部分常作截斷處理.1.4 段差轉角的展開處理:將段差段的一邊轉角處斷開后進行展開.2. 展開后為線段圖元的工藝處理:將線段向外偏移 1.0mm, 處理成標准工藝孔形式. 3. 抽橋形兩側為線段的工藝處理:3.1 保留割線處理:當料厚 T≦0.4mm 時, 保留割線處理.注: 當 H≧3.0mm 時, 為防止抽橋拉裂, 割線需向兩端各延伸1.5mm.3.2 開設工藝孔:當料厚 T＞0.4mm 時, 按割工藝孔處理, 工藝孔寬度取 1.0mm.注: 當 H≧3.0mm 時, 為防止抽橋拉裂, 工藝孔需向兩端...
