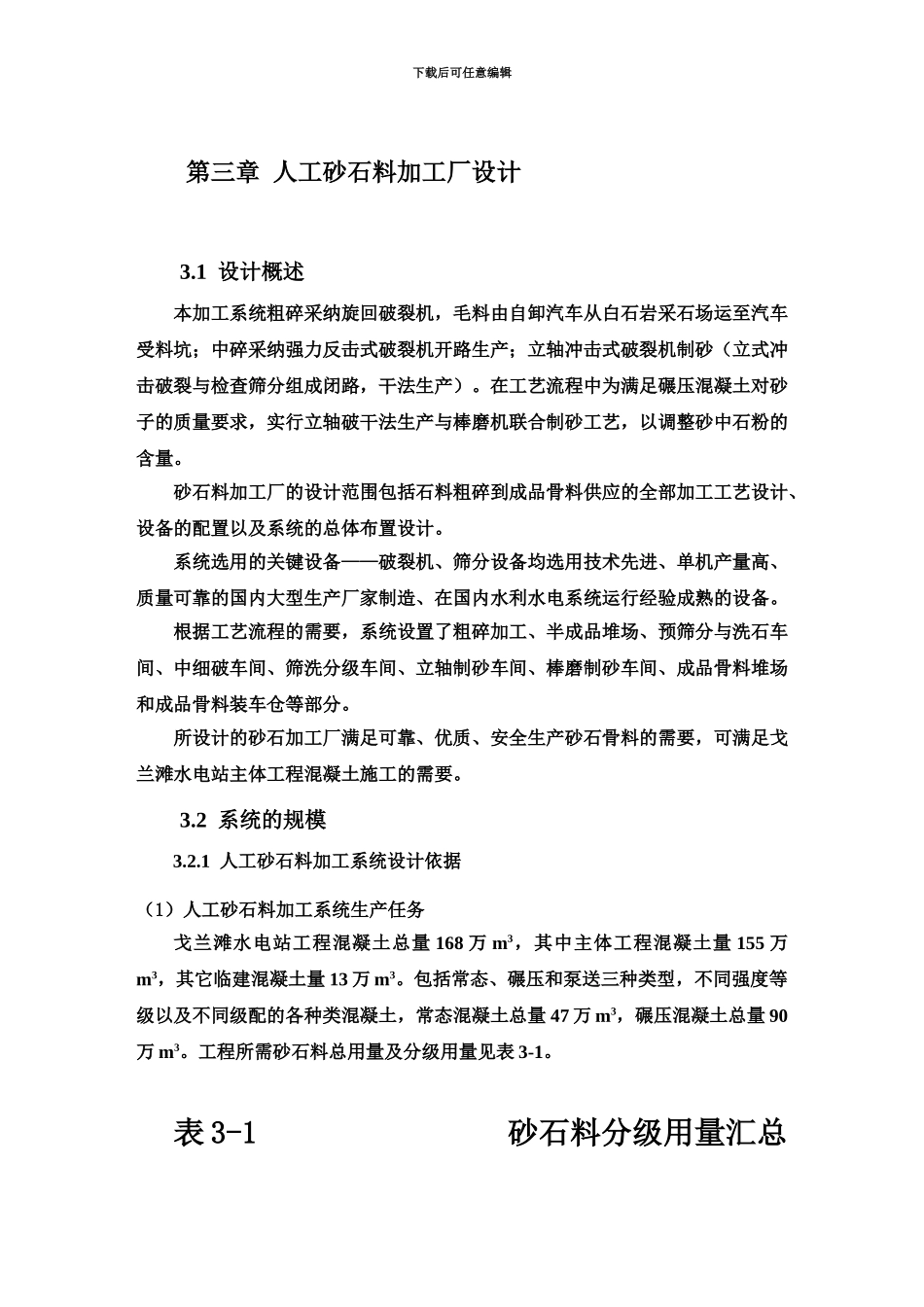

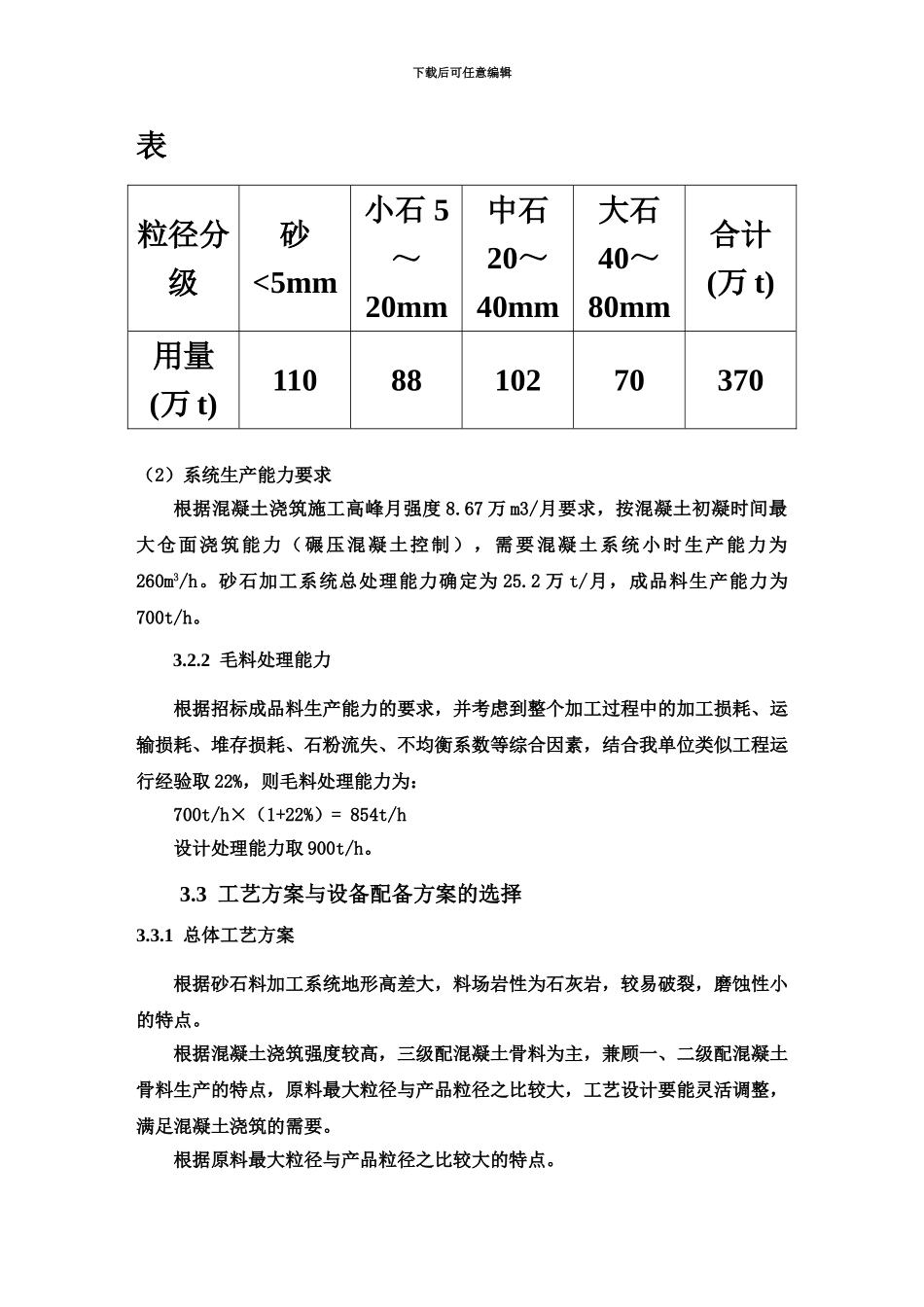

下载后可任意编辑人工砂石料加工厂规划设计说明下载后可任意编辑第三章 人工砂石料加工厂设计3.1 设计概述本加工系统粗碎采纳旋回破裂机，毛料由自卸汽车从白石岩采石场运至汽车受料坑；中碎采纳强力反击式破裂机开路生产；立轴冲击式破裂机制砂（立式冲击破裂与检查筛分组成闭路，干法生产）。在工艺流程中为满足碾压混凝土对砂子的质量要求，实行立轴破干法生产与棒磨机联合制砂工艺，以调整砂中石粉的含量。砂石料加工厂的设计范围包括石料粗碎到成品骨料供应的全部加工工艺设计、设备的配置以及系统的总体布置设计。系统选用的关键设备——破裂机、筛分设备均选用技术先进、单机产量高、质量可靠的国内大型生产厂家制造、在国内水利水电系统运行经验成熟的设备。根据工艺流程的需要，系统设置了粗碎加工、半成品堆场、预筛分与洗石车间、中细破车间、筛洗分级车间、立轴制砂车间、棒磨制砂车间、成品骨料堆场和成品骨料装车仓等部分。所设计的砂石加工厂满足可靠、优质、安全生产砂石骨料的需要，可满足戈兰滩水电站主体工程混凝土施工的需要。3.2 系统的规模3.2.1 人工砂石料加工系统设计依据（1）人工砂石料加工系统生产任务戈兰滩水电站工程混凝土总量 168 万 m3，其中主体工程混凝土量 155 万m3，其它临建混凝土量 13 万 m3。包括常态、碾压和泵送三种类型，不同强度等级以及不同级配的各种类混凝土，常态混凝土总量 47 万 m3，碾压混凝土总量 90万 m3。工程所需砂石料总用量及分级用量见表 3-1。表 3-1 砂石料分级用量汇总下载后可任意编辑表粒径分级砂 <5mm小石 5～20mm中石 20～40mm大石 40～80mm合计 (万 t)用量(万 t)1108810270370（2）系统生产能力要求根据混凝土浇筑施工高峰月强度 8.67 万 m3/月要求，按混凝土初凝时间最大仓面浇筑能力（碾压混凝土控制），需要混凝土系统小时生产能力为260m3/h。砂石加工系统总处理能力确定为 25.2 万 t/月，成品料生产能力为700t/h。3.2.2 毛料处理能力根据招标成品料生产能力的要求，并考虑到整个加工过程中的加工损耗、运输损耗、堆存损耗、石粉流失、不均衡系数等综合因素，结合我单位类似工程运行经验取 22%，则毛料处理能力为：700t/h×（1+22%）= 854t/h设计处理能力取 900t/h。3.3 工艺方案与设备配备方案的选择3.3.1 总体工艺方案根据砂石料加工系统地形高差大，料场岩性为石灰岩，较易破裂，磨蚀性小的特点。根据混凝土浇筑强度较高，三级配混...
