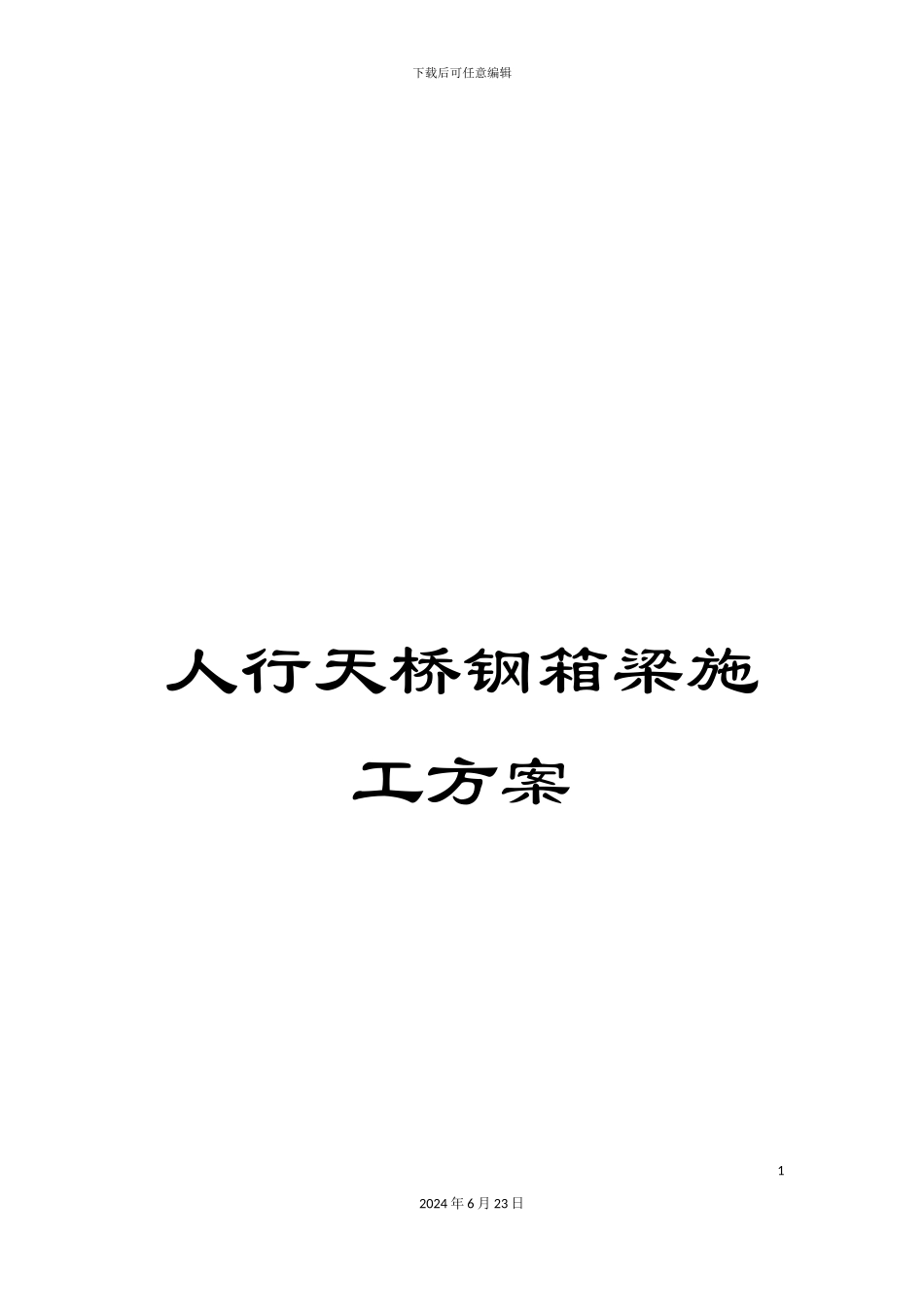

人行天桥钢箱梁施工方案

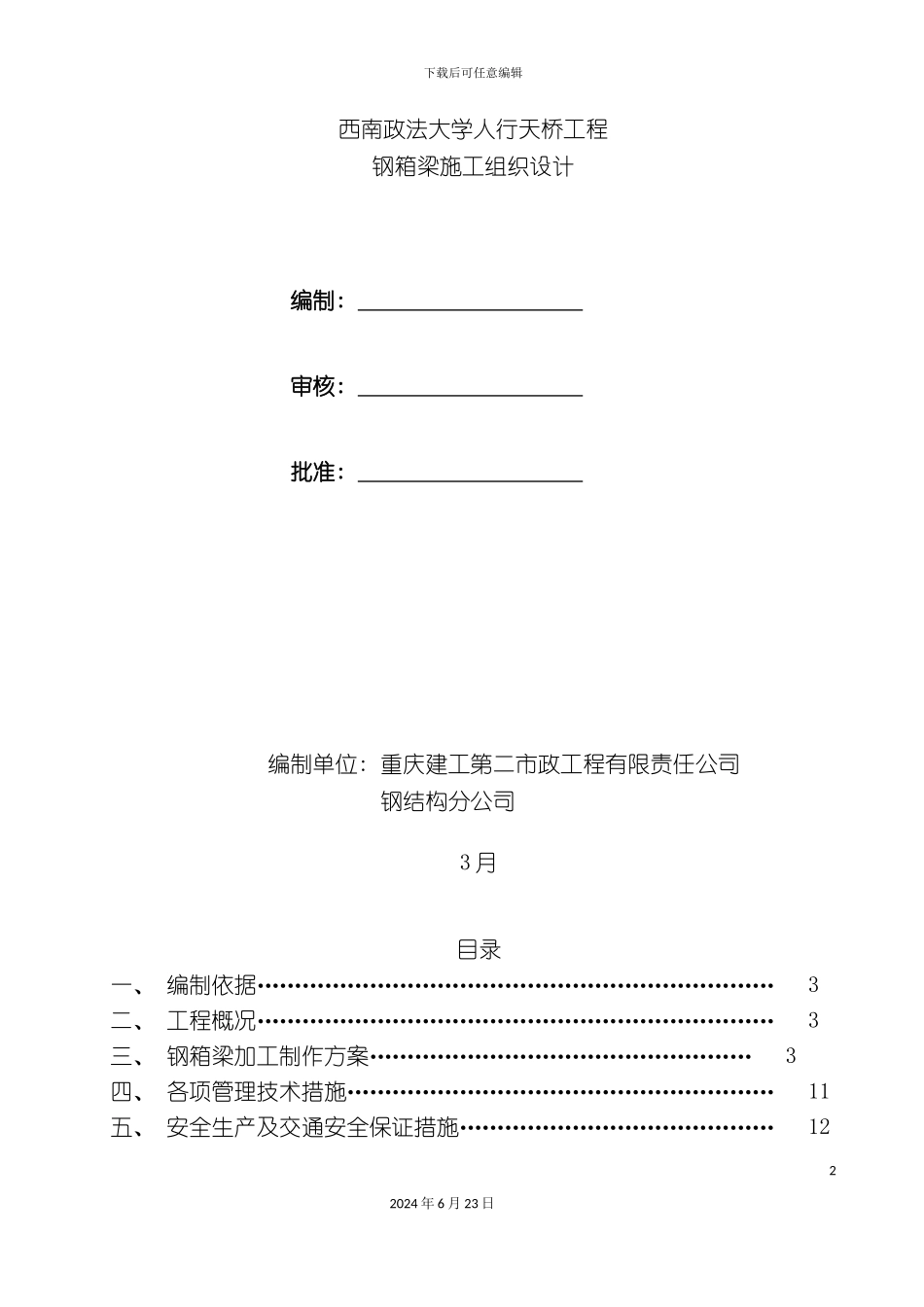

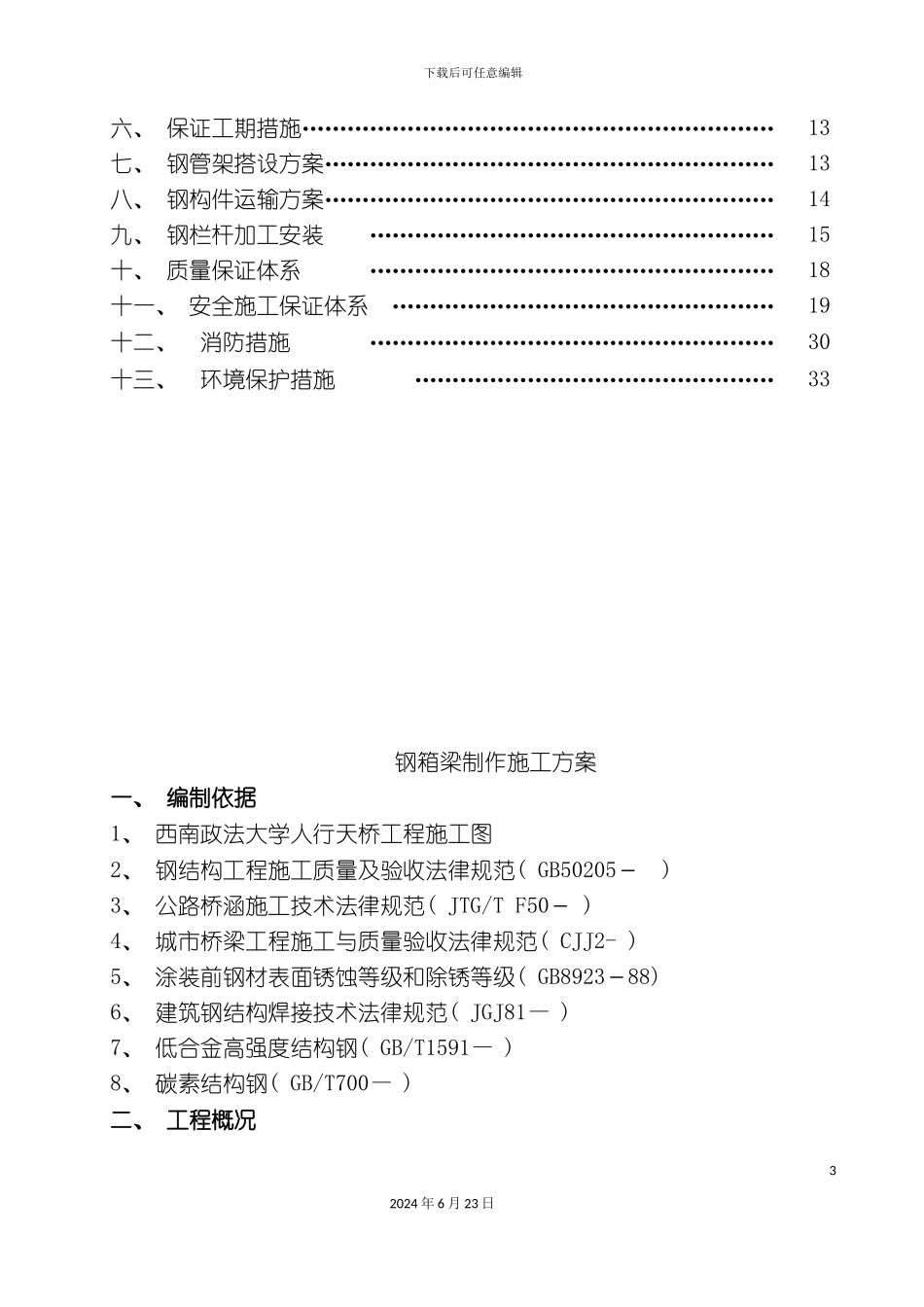

下载后可任意编辑人行天桥钢箱梁施工方案12024 年 6 月 23 日下载后可任意编辑西南政法大学人行天桥工程钢箱梁施工组织设计 编制: 审核: 批准: 编制单位: 重庆建工第二市政工程有限责任公司 钢结构分公司 3 月 目录 一、 编制依据…………………………………………………………… 3二、 工程概况…………………………………………………………… 3三、 钢箱梁加工制作方案…………………………………………… 3四、 各项管理技术措施………………………………………………… 11五、 安全生产及交通安全保证措施…………………………………… 1222024 年 6 月 23 日下载后可任意编辑六、 保证工期措施……………………………………………………… 13七、 钢管架搭设方案…………………………………………………… 13八、 钢构件运输方案…………………………………………………… 14九、 钢栏杆加工安装 ……………………………………………… 15十、 质量保证体系 ……………………………………………… 18十一、 安全施工保证体系 …………………………………………… 19十二、 消防措施 ……………………………………………… 30十三、 环境保护措施 ………………………………………… 33钢箱梁制作施工方案一、 编制依据1、 西南政法大学人行天桥工程施工图2、 钢结构工程施工质量及验收法律规范( GB50205－ ) 3、 公路桥涵施工技术法律规范( JTG/T F50－ ) 4、 城市桥梁工程施工与质量验收法律规范( CJJ2- ) 5、 涂装前钢材表面锈蚀等级和除锈等级( GB8923－88) 6、 建筑钢结构焊接技术法律规范( JGJ81— ) 7、 低合金高强度结构钢( GB/T1591— ) 8、 碳素结构钢( GB/T700— ) 二、 工程概况32024 年 6 月 23 日下载后可任意编辑本天桥位于重庆西南政法大学校门口。桥面宽: 4 米, 梯道宽: 2.5 米, 桥下净高: ≥5 米。设计荷载: 人群: 2.5kN/㎡横坡: 双向排水, 坡度为 1％栏杆扶手高度: ≥1.2 米地震设防类别: 根据《中国地震烈度区划图( 1990) 》, 《中国地震动参数区划图》( GB18306- ), 场地地震基本烈度为 6°( 7°构造设防) 。设计基本地震加速度值为 0.05g。三、 钢钢箱梁加工制作方案一) 制作方案的布置1) 、 钢箱梁为分 1 段倒装制作施工全部在公司加工车间内制作完成, 整体成型后。运至现场吊装, 现场搭设...
