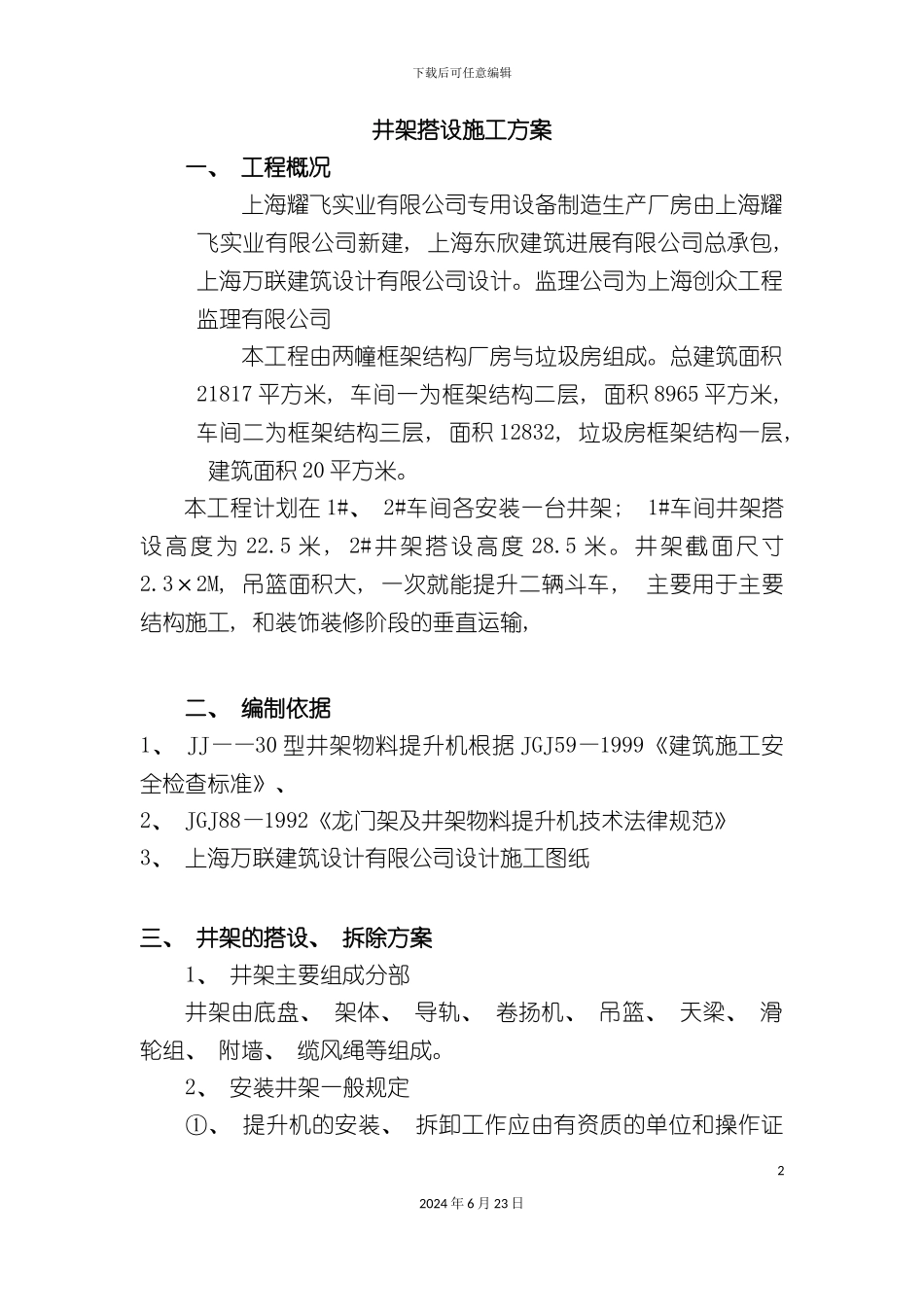

下载后可任意编辑人货电梯井架搭设施工方案12024 年 6 月 23 日下载后可任意编辑井架搭设施工方案一、 工程概况上海耀飞实业有限公司专用设备制造生产厂房由上海耀飞实业有限公司新建, 上海东欣建筑进展有限公司总承包, 上海万联建筑设计有限公司设计。监理公司为上海创众工程监理有限公司本工程由两幢框架结构厂房与垃圾房组成。总建筑面积21817 平方米, 车间一为框架结构二层, 面积 8965 平方米, 车间二为框架结构三层, 面积 12832, 垃圾房框架结构一层, 建筑面积 20 平方米。本工程计划在 1#、 2#车间各安装一台井架; 1#车间井架搭设高度为 22.5 米, 2#井架搭设高度 28.5 米。井架截面尺寸2.3×2M, 吊篮面积大, 一次就能提升二辆斗车, 主要用于主要结构施工, 和装饰装修阶段的垂直运输, 二、 编制依据1、 JJ——30 型井架物料提升机根据 JGJ59—1999《建筑施工安全检查标准》、 2、 JGJ88—1992《龙门架及井架物料提升机技术法律规范》3、 上海万联建筑设计有限公司设计施工图纸三、 井架的搭设、 拆除方案1、 井架主要组成分部井架由底盘、 架体、 导轨、 卷扬机、 吊篮、 天梁、 滑轮组、 附墙、 缆风绳等组成。2、 安装井架一般规定①、 提升机的安装、 拆卸工作应由有资质的单位和操作证22024 年 6 月 23 日下载后可任意编辑的人员进行。②、 安装与拆除作业前, 应根据现场工作条件及设备情况编制作业方案, 对作业人员进行分工交底, 确定指挥人员, 划定安全警戒区域并设有监护人员, 排除作业故障。③、 提升机架体实际安装的高度不得超过设计所允许的量大高度。安装作业前检查的内容一般包括: a、 金属结构的成套性和完好性; b、 提升机构是否完整良好; c、 电气设备是否齐全可靠; d、 基础位置和做法是否符合要求; e、 附墙架连接埋件的位置是否正确和埋设牢固; f、 提升机的架体位置是否靠近或跨越架空输电线路。必须靠近时, 应保证最小安全距离, 并应实行安全防护措施。其最小安全距离见下表。外电线路电压( KV) 1 以下1~1035~110最小安全距离468、 安装精度应符合以下规定: ( 1) 新制作的提升机, 架设安装的垂直偏差, 最大不应超过高度的 1.5‰; 多次使用的提升机, 在重新安装时, 其偏差不应超过 3‰; ( 2) 井架截面内, 两对角线长度公差不得超过最大边长的名义尺寸的 3‰; ( 3) 导轨接点截面错位不大于 0.8; 、 拆除作业前...
