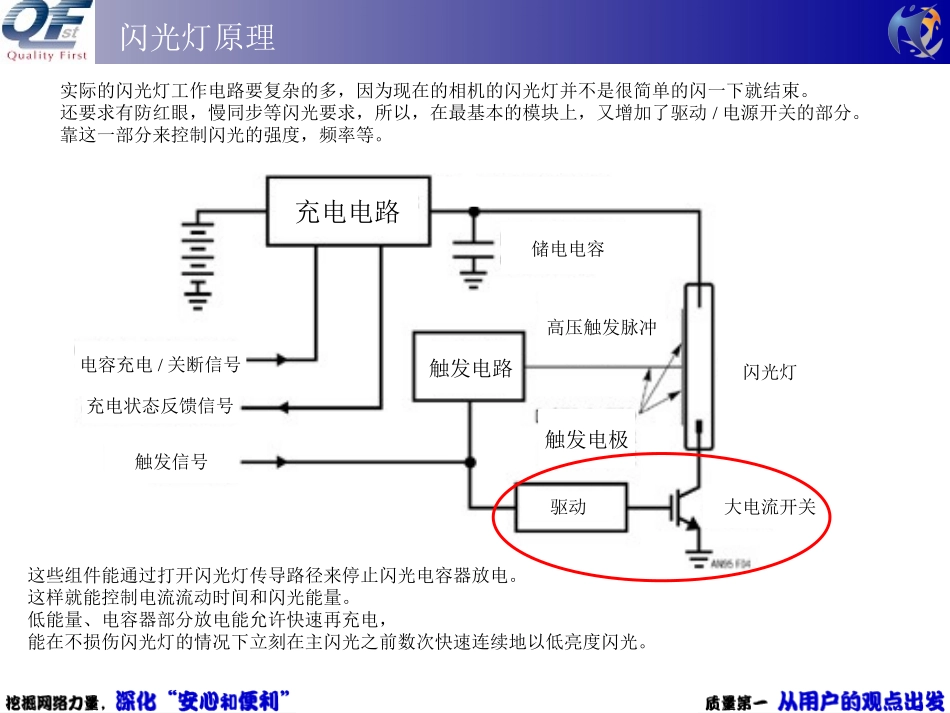

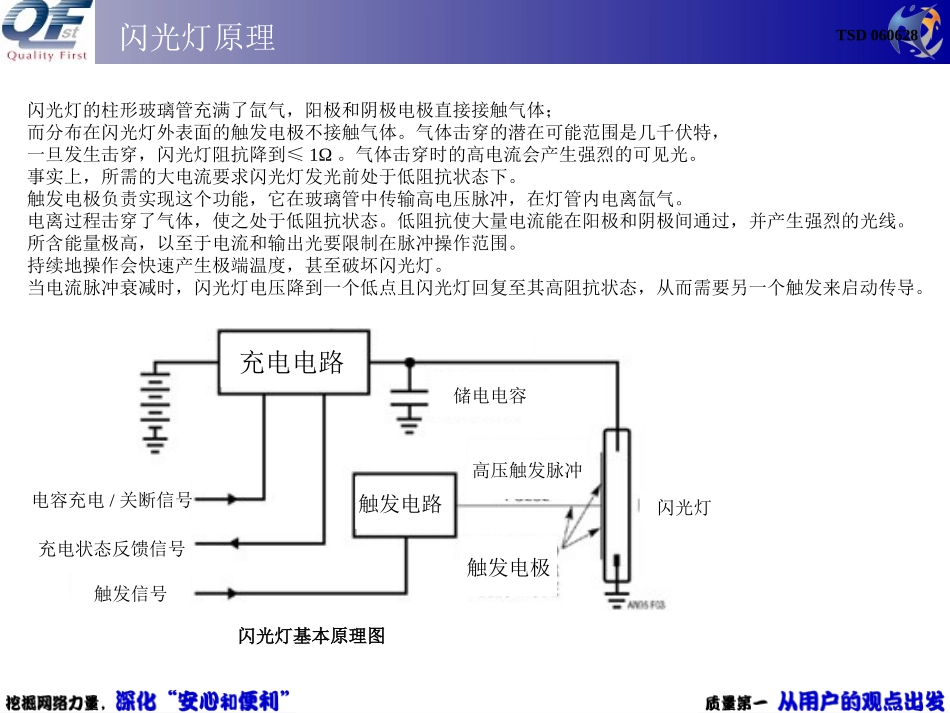

闪光灯工作原理闪光灯原理闪光灯的柱形玻璃管充满了氙气，阳极和阴极电极直接接触气体；而分布在闪光灯外表面的触发电极不接触气体。气体击穿的潜在可能范围是几千伏特，一旦发生击穿，闪光灯阻抗降到≤1Ω。气体击穿时的高电流会产生强烈的可见光。事实上，所需的大电流要求闪光灯发光前处于低阻抗状态下。触发电极负责实现这个功能，它在玻璃管中传输高电压脉冲，在灯管内电离氙气。电离过程击穿了气体，使之处于低阻抗状态。低阻抗使大量电流能在阳极和阴极间通过，并产生强烈的光线。所含能量极高，以至于电流和输出光要限制在脉冲操作范围。持续地操作会快速产生极端温度，甚至破坏闪光灯。当电流脉冲衰减时，闪光灯电压降到一个低点且闪光灯回复至其高阻抗状态，从而需要另一个触发来启动传导。充电电路触发电路高压触发脉冲闪光灯储电电容触发信号充电状态反馈信号电容充电/关断信号触发电极闪光灯基本原理图TSD060628实际的闪光灯工作电路要复杂的多，因为现在的相机的闪光灯并不是很简单的闪一下就结束。还要求有防红眼，慢同步等闪光要求，所以，在最基本的模块上，又增加了驱动/电源开关的部分。靠这一部分来控制闪光的强度，频率等。充电电路电容充电/关断信号充电状态反馈信号触发信号触发电路高压触发脉冲触发电极驱动大电流开关闪光灯储电电容这些组件能通过打开闪光灯传导路径来停止闪光电容器放电。这样就能控制电流流动时间和闪光能量。低能量、电容器部分放电能允许快速再充电，能在不损伤闪光灯的情况下立刻在主闪光之前数次快速连续地以低亮度闪光。闪光灯原理闪光灯原理框图充电电路闪光控制芯片触发电路闪光驱动管充电电容闪光灯管触发电极(STB_CHARGE)(XSTB_FULL)(STRBON)充电电路控制电路ST_UNREGST_5VFR基板IC102(FrontControl)ACV_UNREG①电源②检测闪光灯电容电量是否充满,若未充满则发出信号③打开充电开关④检测出闪光灯电容电量充满，发出电量充满信号并切断充电开关STB_CHARGE：充电控制信号XSTB_FULL：是否充满电的标识信号，低电平代表电量已充满闪光灯充电电路框图DSC-F717举例闪光灯充电电路图0电感三点式振荡电路直流低压－＞交流高压整流二极管交流高压－＞直流高压(0.5)截止:不充电导通:充电02.90高电平08.3注：蓝色字体为充电时各电压值红色字体为不充电时各电压值DSC-F717举例闪光灯控制信号一FR基板IC102(FrontControl)DSC-F717举例STRBON:闪光灯闪光控制信号XSTBPOPUP:闪光灯是否弹起反馈信号STBPLUNGER:闪光灯弹起控制信号DSC-V3举例经灯管快速放电释放的电能产生强烈的光线形成闪光300V供电电压输出闪光控制信号ST_5VSTBON注：预闪和主闪可以通过控制此输出信号的脉冲宽度来实现闪光灯控制信号二闪光灯触发电路导通，灯管内部氙气电离导通，从而使闪光灯储能电容放电电路导通②①③例：DSC-W50闪光灯工作全过程：1.C901充电过程：IC001内部的调节器对电源开关进行定时，使升压变压器T001产生高电压脉冲。这些脉冲经过整流和滤波，产生出300V的直流输出电压。当达到所需电压时，IC001通过停止驱动电源开关进行调节。并改变XFULL的电平，以向CPU反应电容器已充满电。2.驱动器触发过程：CPU发出STRBON信号到IC001的FON脚位，IC001内部接收到该信号后从7号脚位发出GIGBT的信号，Q001是一个IGBT器件，也就是一个大功率的电流开关，接到信该号后导通。DSC-W50闪光灯工作全过程3.闪光灯触发过程：在C901充电的过程中，C007也已充满电，在Q001导通后，C007也有一个放电过程，如图，触发端Trigger其实也是一个升压变压器，C007放电到Trigger的1，2端后，经过升压过程3端的电压升高产生高压脉冲，令闪光灯内部击穿，阻抗降低到几欧姆以内，从而使C901放电的大电流经过灯管，产生高亮的灯光。4.C901放电结束，T001的1端发出的回扫脉冲变化，IC001从1，2脚测到变化的脉冲后，再次改变XFULL电平，C901再次充电。DSC-W50闪光灯工作全过程闪光灯常见故障分析充电电路闪光控制芯片触发电路闪光驱动管充电电容闪光灯管触发电极(STB_CHARGE)(XSTB_FULL)(STRBON)充电电路控制电路ST_UNREGST_5V充电电路出问题通常出现不充电/闪光灯报警控制电路出问题通常出现闪光灯不闪光故障
