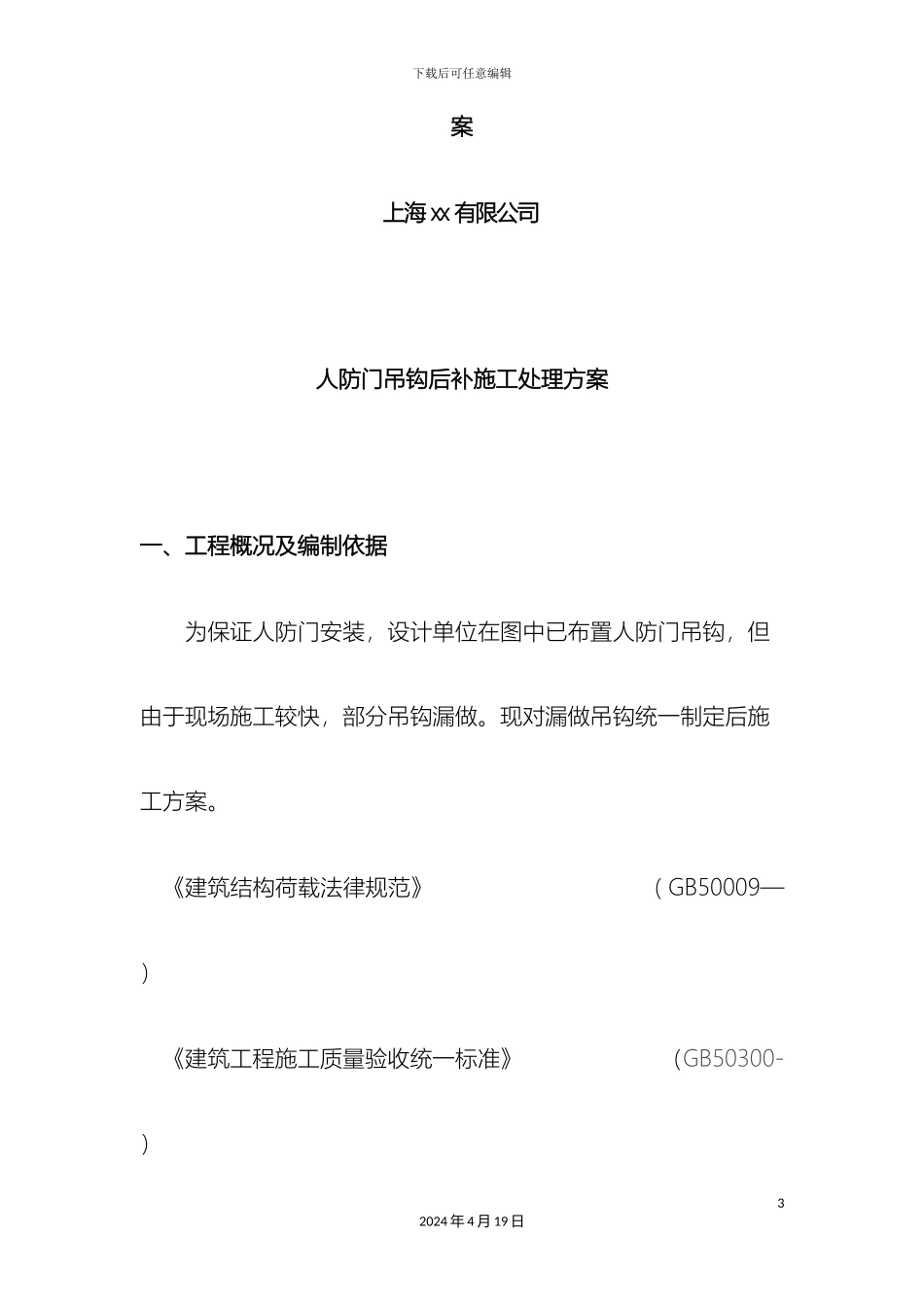

下载后可任意编辑人防结构吊钩后补处理方案12024 年 4 月 19 日下载后可任意编辑XX 民防工程人防门 吊钩后补施工处理方22024 年 4 月 19 日下载后可任意编辑案上海 xx 有限公司人防门吊钩后补施工处理方案一、工程概况及编制依据为保证人防门安装，设计单位在图中已布置人防门吊钩，但由于现场施工较快，部分吊钩漏做。现对漏做吊钩统一制定后施工方案。《建筑结构荷载法律规范》 （ GB50009— ）《建筑工程施工质量验收统一标准》 （GB50300- ）32024 年 4 月 19 日下载后可任意编辑《建筑施工安全技术统一法律规范》 （DB50870- ）《 混 凝 土 结 构 施 工 质 量 验 收 法 律 规 范 》 （GB50204— ）《人民防空地下室设计法律规范》 （GB50038- ）《人民防空工程质量验收与评定标准》 （RFJ01- ）《建筑施工手册》第 5 版；国家及地方其它有关的法律、法规、法律规范和规程，本企业项目管理手册等相关文件。二、施工方案42024 年 4 月 19 日下载后可任意编辑1、吊钩尺寸及位置的确定吊钩大小及位置具体见人防图纸中“建施-”——“建施-”，吊钩详图见“建施- 吊钩详图”，平面位置见“建施- 吊钩平面示意图”，注意双扇门中吊钩应为两个。2、混凝土面层破凿 将预定吊钩位置在地下室顶板上标出，红漆喷涂做记号，然后依据下图尺寸划定破凿范围，范围内混凝土保护层进行破凿（括号内为直径 28mm 钢筋破凿长度），破凿不得使用风镐，应采纳电锤小心操作，不得损坏原结构楼板钢筋。3、混凝土保护层凿除后，在划定的吊钩穿过楼板位置钻孔，52024 年 4 月 19 日下载后可任意编辑直径 20 的钢筋钻孔直径为 25mm，直径 28 的钢筋钻孔直径为32mm，钻孔应避开楼板钢筋位置。钻孔完成后将弯钩穿过孔内（见下图），弯钩必须使用 Q235 圆钢，不得使用螺纹钢。4、弯钩穿过楼板后，将其弯转 90 度，与原楼板钢筋密贴并焊接在一起。其后用 C35 微膨胀细石混凝土将破凿区域填满并抹平（见下图），温度低于 5 度施工时应添加防冻剂。62024 年 4 月 19 日下载后可任意编辑施工单位 监理单位 （盖 章） （盖 章） 72024 年 4 月 19 日下载后可任意编辑项目经理： 总监理工程师：年 月 日 年 月 日设计单位 建设单位 （盖 章） （盖 章） 设计代表： 现场代表： 年 月 日 年 月 日82024 年 4 月 19 日
