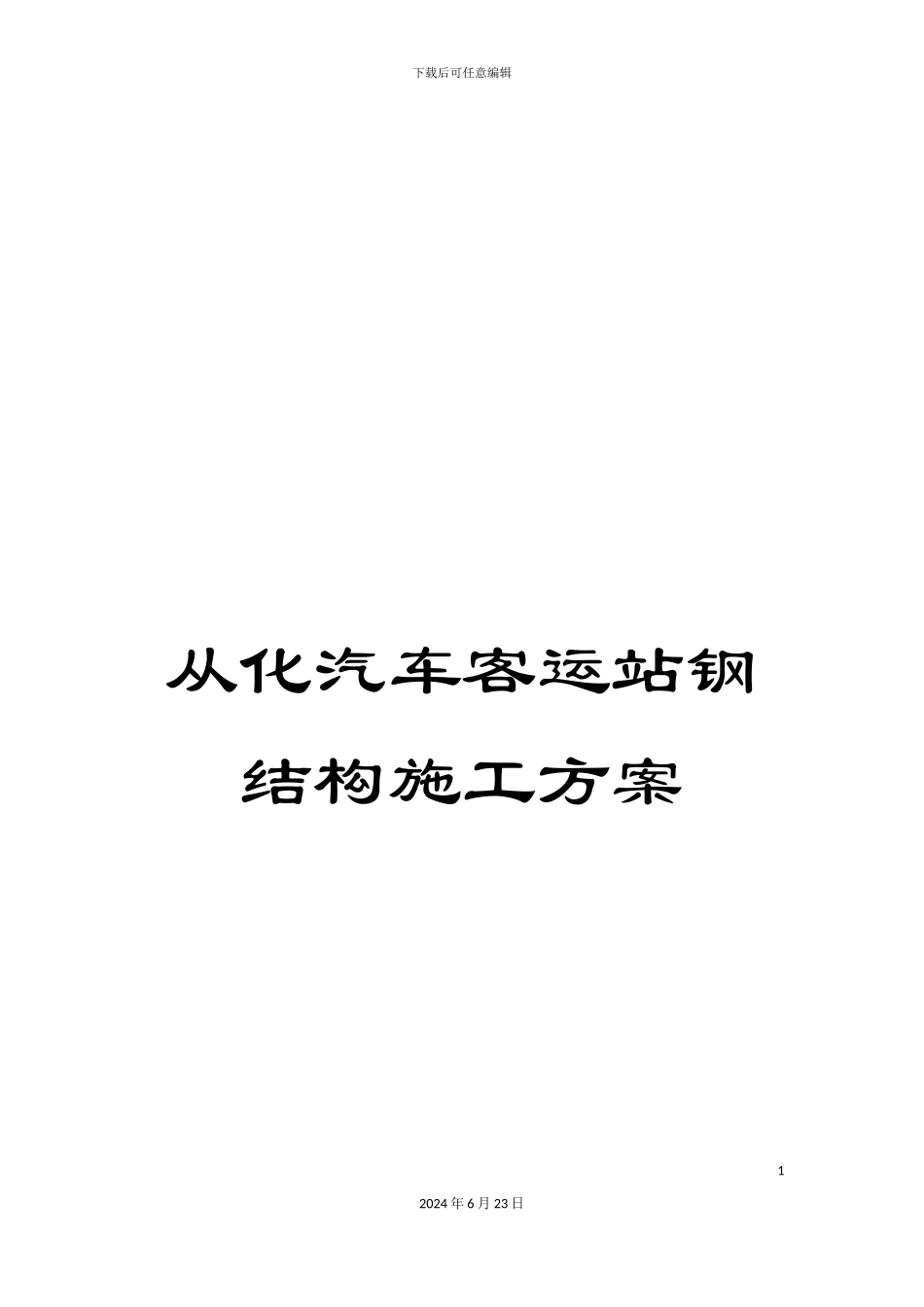

从化汽车客运站钢结构施工方案

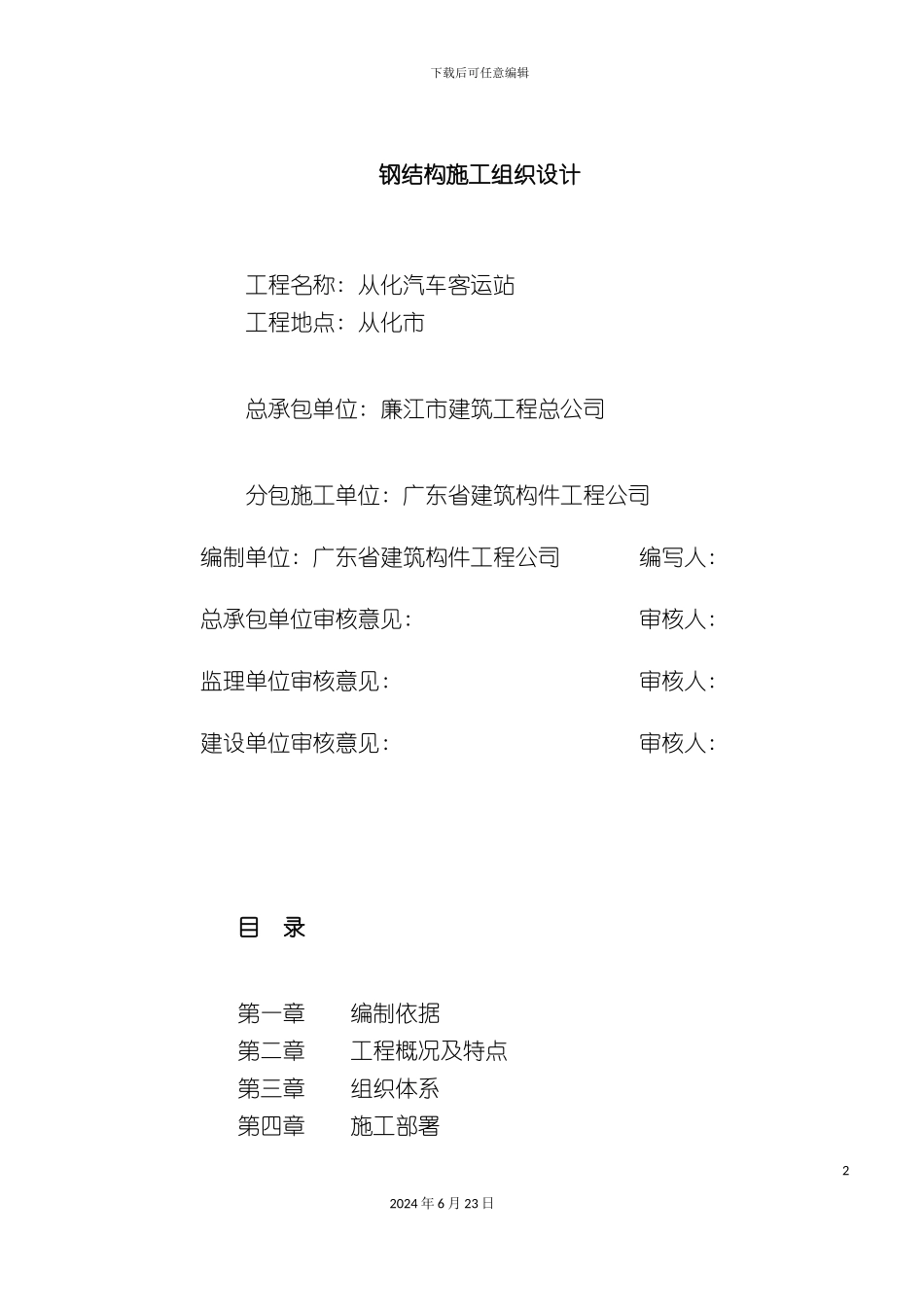

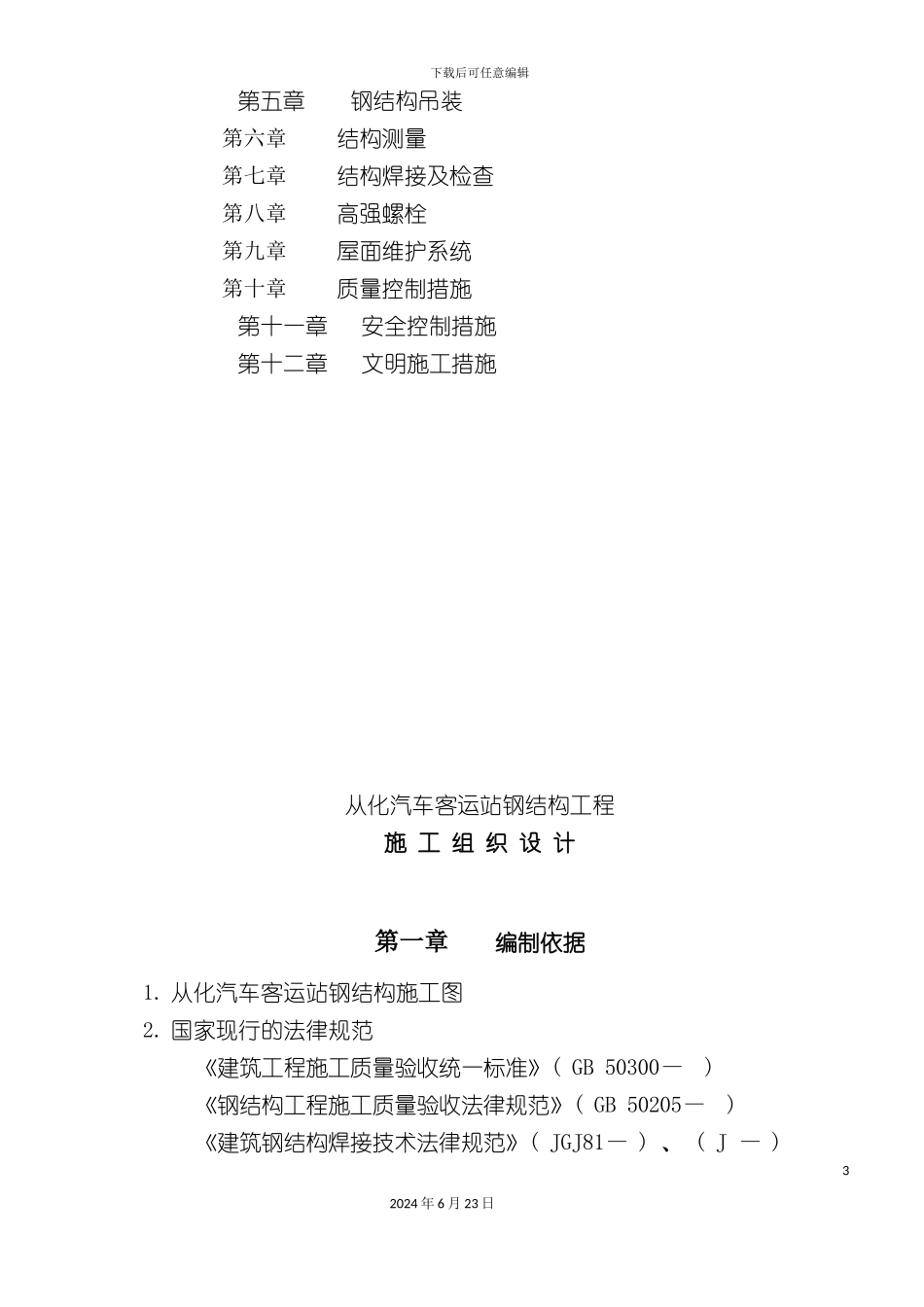

下载后可任意编辑从化汽车客运站钢结构施工方案12024 年 6 月 23 日下载后可任意编辑钢结构施工组织设计工程名称: 从化汽车客运站工程地点: 从化市总承包单位: 廉江市建筑工程总公司分包施工单位: 广东省建筑构件工程公司编制单位: 广东省建筑构件工程公司 编写人: 总承包单位审核意见: 审核人: 监理单位审核意见: 审核人: 建设单位审核意见: 审核人: 目 录第一章 编制依据第二章 工程概况及特点第三章 组织体系第四章 施工部署22024 年 6 月 23 日下载后可任意编辑第五章 钢结构吊装第六章 结构测量第七章 结构焊接及检查第八章 高强螺栓第九章 屋面维护系统第十章 质量控制措施第十一章 安全控制措施第十二章 文明施工措施 从化汽车客运站钢结构工程施 工 组 织 设 计第一章编制依据1. 从化汽车客运站钢结构施工图2. 国家现行的法律规范《建筑工程施工质量验收统一标准》( GB 50300— ) 《钢结构工程施工质量验收法律规范》( GB 50205— ) 《建筑钢结构焊接技术法律规范》( JGJ81— ) 、 ( J — ) 32024 年 6 月 23 日下载后可任意编辑《碳钢焊条》( GB/T5117) 《低合金钢焊条》( GB/T5118) 《钢结 构扭剪型高强螺栓连接副》( GB3632—3633) 《钢结构高强螺栓连接的设计、 施工及验收规程》( JGJ82) 《钢焊缝手工超声波探伤方法和探伤结果分级》( GB11345-89) 《屋面工程质量验收法律规范》( GB50207— ) 第二章 工程概况及特点从化市汽车客运站客运大楼部分采纳钢结构和局部混凝土结构。钢结构部分包括客运大厅, 汽车进出港两大部分。客运大厅部分层高为 12 米, 1～2XA～D 轴设计局部夹层, 夹层层高为4.5 米, 夹层钢梁为 H 型钢梁( H400x200) , 钢梁上设置 120mm 厚的混凝土楼板, 从首层置夹层采纳钢结构楼梯作为交通工具。2～9xA～D 轴为客运大厅, 跨度为 22 米, 采纳 H600x300 钢梁, 层高为 12 米。从 D～E 轴往北挑出去设计停车棚, 作为汽车的进出港口, 悬挑梁最大悬挑跨度 8 米, 采纳 H 型钢蜂窝梁设计, 造型美观大方。本工程钢结构部分的柱子全部采纳钢管( D＝402、 D=508) 结构,外形轻巧美观。本工程钢结构部分采纳工厂内制作,组装, 现场拼装安装方式。梁柱连接采纳 10.9 级摩擦型高强度螺栓连接, 翼板采纳焊接连接。本方案包括钢结构施工的相关内容。42024 年 6 月 23 日下载后可任意编辑第三章 钢...
