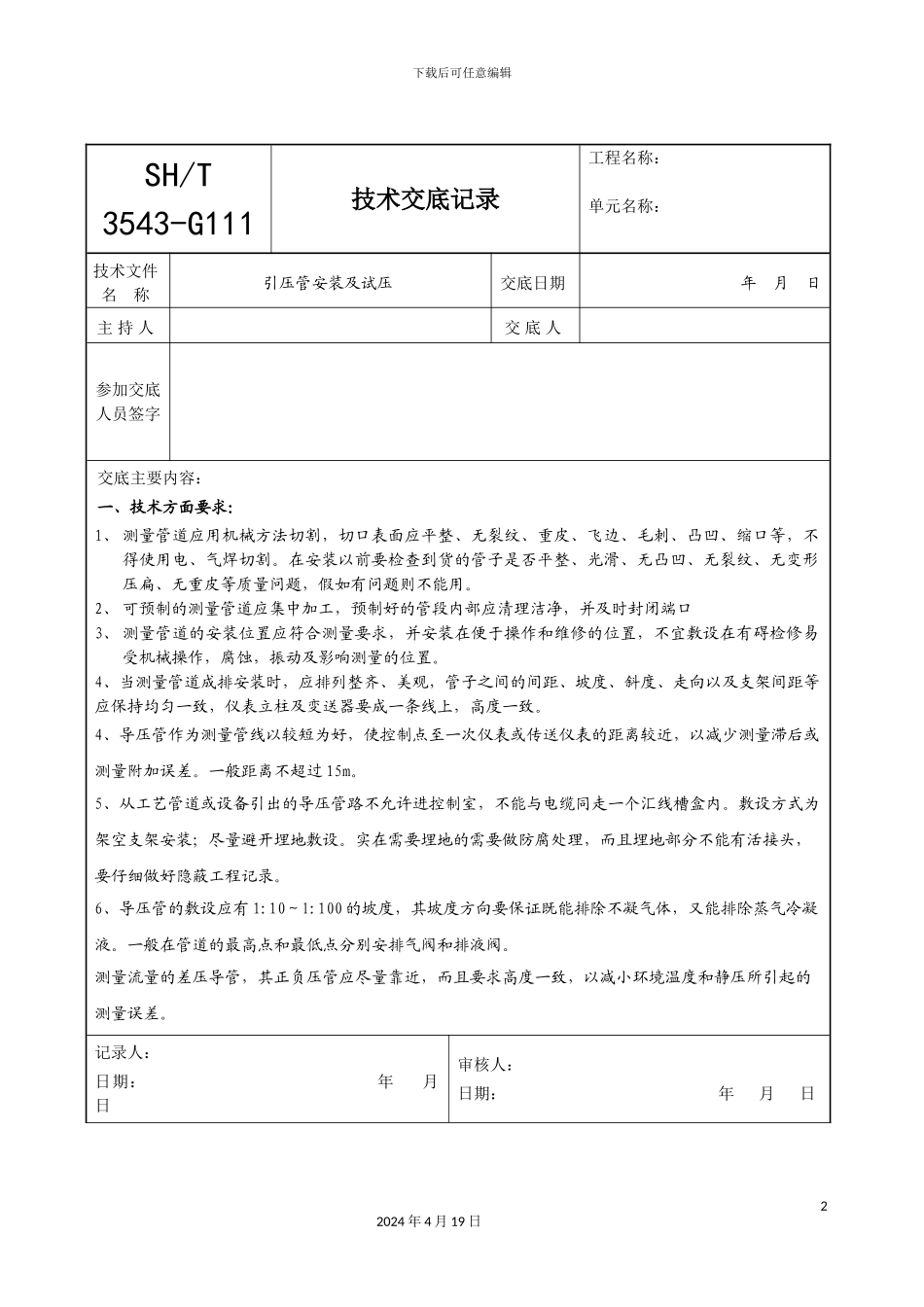

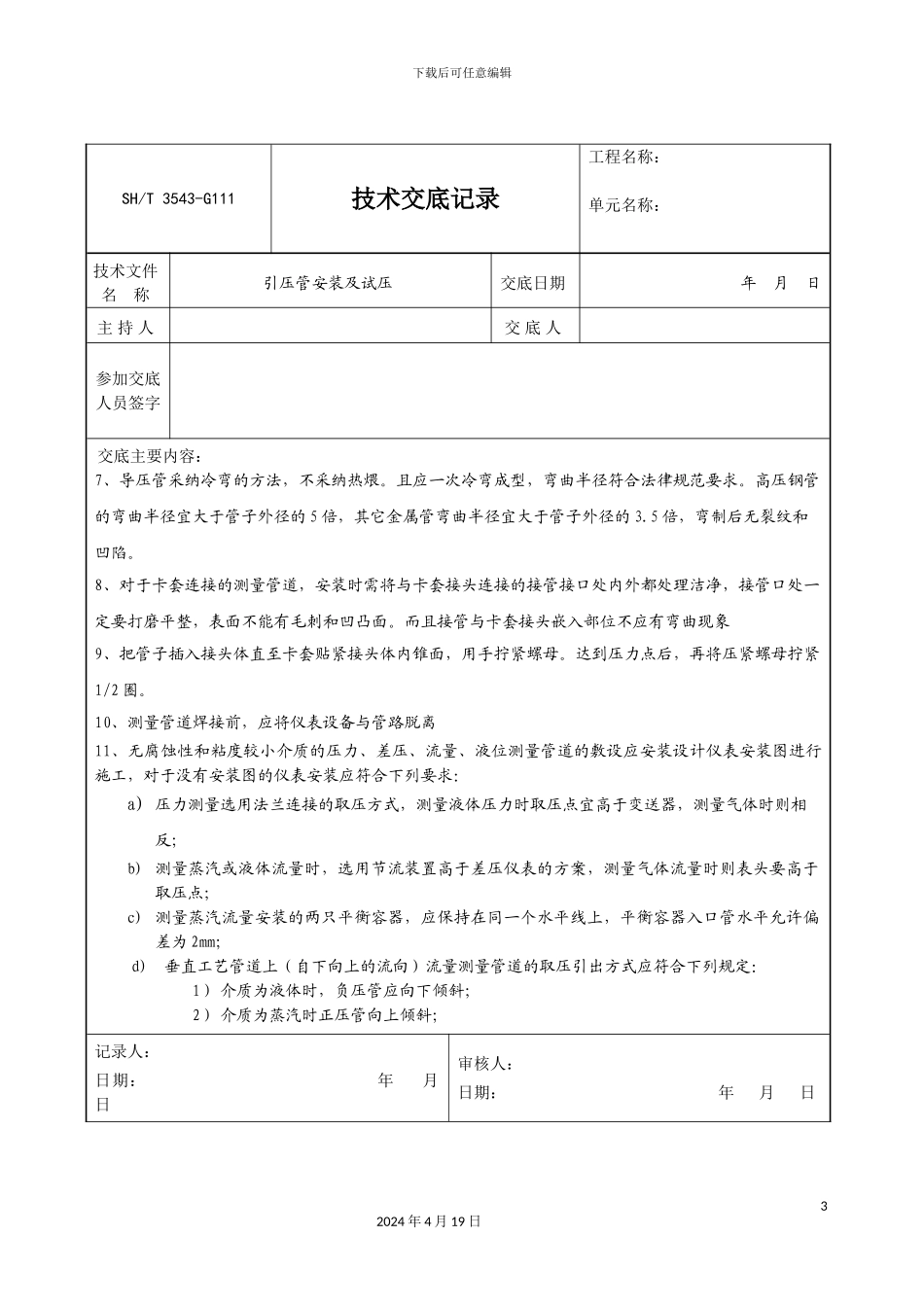

下载后可任意编辑仪表引压管安装及试压技术交底12024 年 4 月 19 日下载后可任意编辑SH/T 3543-G111技术交底记录工程名称：单元名称：技术文件名 称引压管安装及试压交底日期年 月 日主 持 人交 底 人参加交底人员签字交底主要内容：一、技术方面要求：1、 测量管道应用机械方法切割，切口表面应平整、无裂纹、重皮、飞边、毛刺、凸凹、缩口等，不得使用电、气焊切割。在安装以前要检查到货的管子是否平整、光滑、无凸凹、无裂纹、无变形压扁、无重皮等质量问题，假如有问题则不能用。2、 可预制的测量管道应集中加工，预制好的管段内部应清理洁净，并及时封闭端口3、 测量管道的安装位置应符合测量要求，并安装在便于操作和维修的位置，不宜敷设在有碍检修易受机械操作，腐蚀，振动及影响测量的位置。4、当测量管道成排安装时，应排列整齐、美观，管子之间的间距、坡度、斜度、走向以及支架间距等应保持均匀一致，仪表立柱及变送器要成一条线上，高度一致。4、导压管作为测量管线以较短为好，使控制点至一次仪表或传送仪表的距离较近，以减少测量滞后或测量附加误差。一般距离不超过 15m。5、从工艺管道或设备引出的导压管路不允许进控制室，不能与电缆同走一个汇线槽盒内。敷设方式为架空支架安装；尽量避开埋地敷设。实在需要埋地的需要做防腐处理，而且埋地部分不能有活接头，要仔细做好隐蔽工程记录。6、导压管的敷设应有 1:10～l:100 的坡度，其坡度方向要保证既能排除不凝气体，又能排除蒸气冷凝液。一般在管道的最高点和最低点分别安排气阀和排液阀。 测量流量的差压导管，其正负压管应尽量靠近，而且要求高度一致，以减小环境温度和静压所引起的测量误差。记录人：日期： 年 月 日审核人：日期： 年 月 日22024 年 4 月 19 日下载后可任意编辑SH/T 3543-G111技术交底记录工程名称：单元名称：技术文件名 称引压管安装及试压交底日期年 月 日主 持 人交 底 人参加交底人员签字交底主要内容：7、导压管采纳冷弯的方法，不采纳热煨。且应一次冷弯成型，弯曲半径符合法律规范要求。高压钢管的弯曲半径宜大于管子外径的 5 倍，其它金属管弯曲半径宜大于管子外径的 3.5 倍，弯制后无裂纹和凹陷。 8、对于卡套连接的测量管道，安装时需将与卡套接头连接的接管接口处内外都处理洁净，接管口处一定要打磨平整，表面不能有毛刺和凹凸面。而且接管与卡套接头嵌入部位不应有弯曲现象9、把管子插入接头体...
