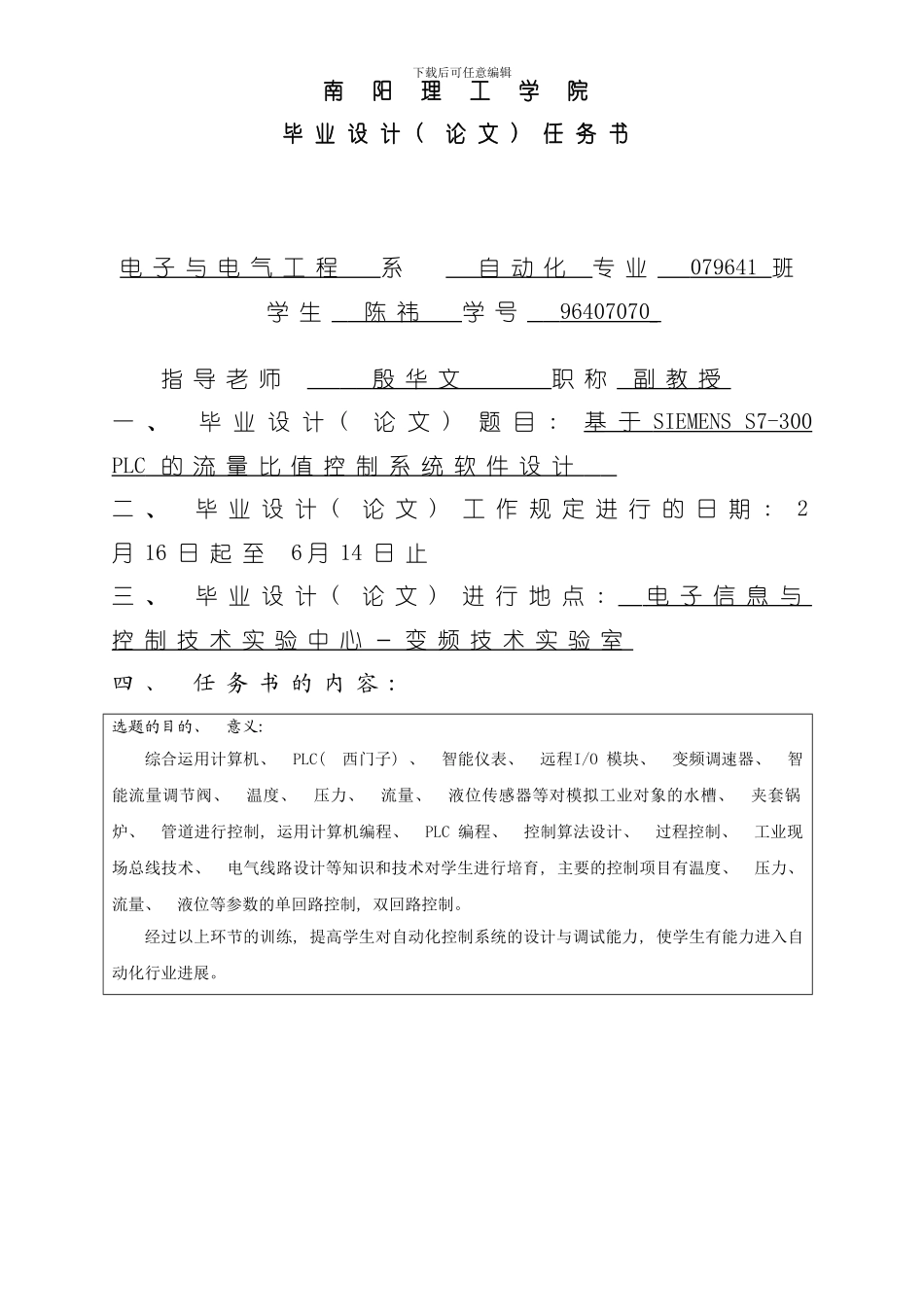

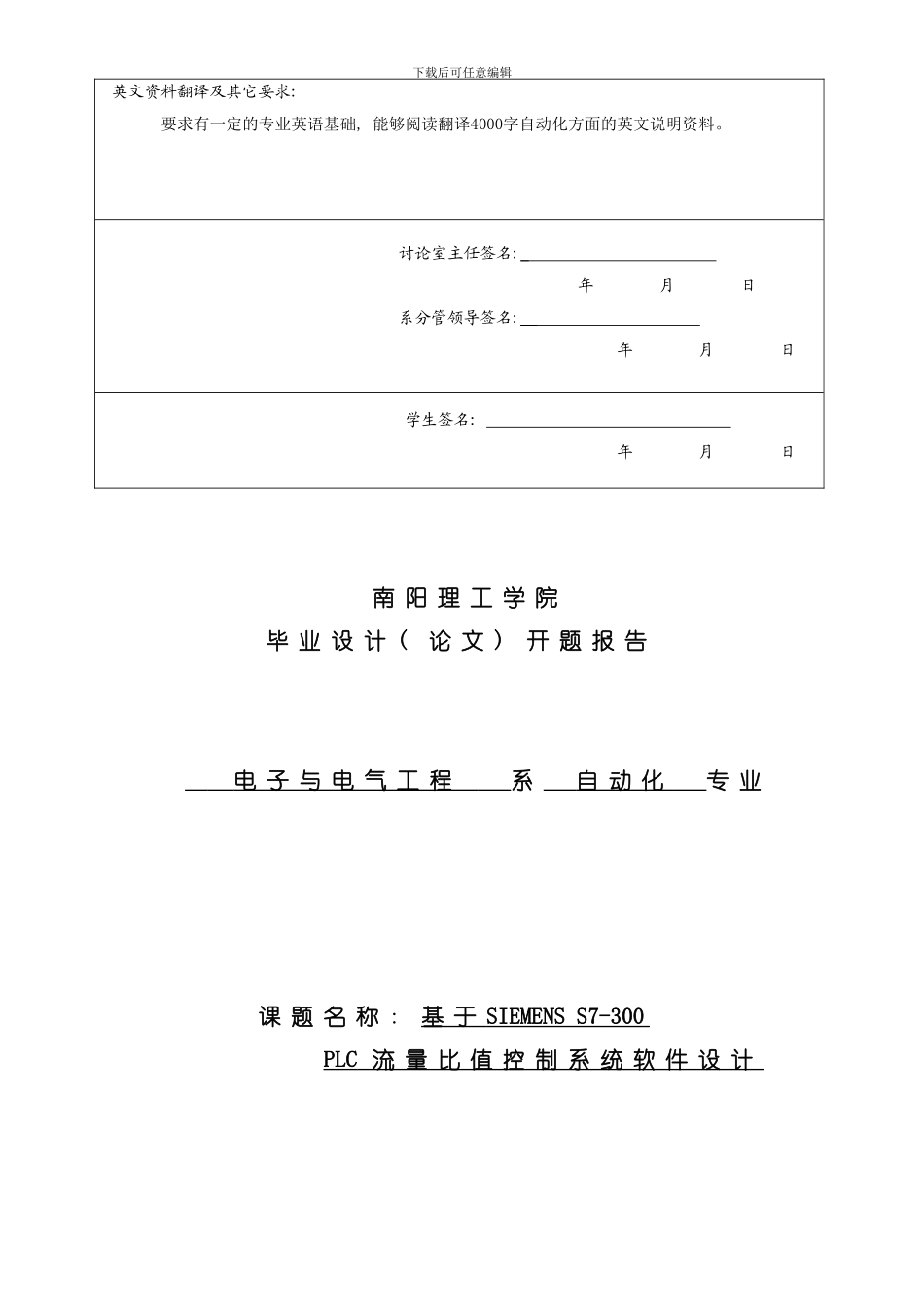

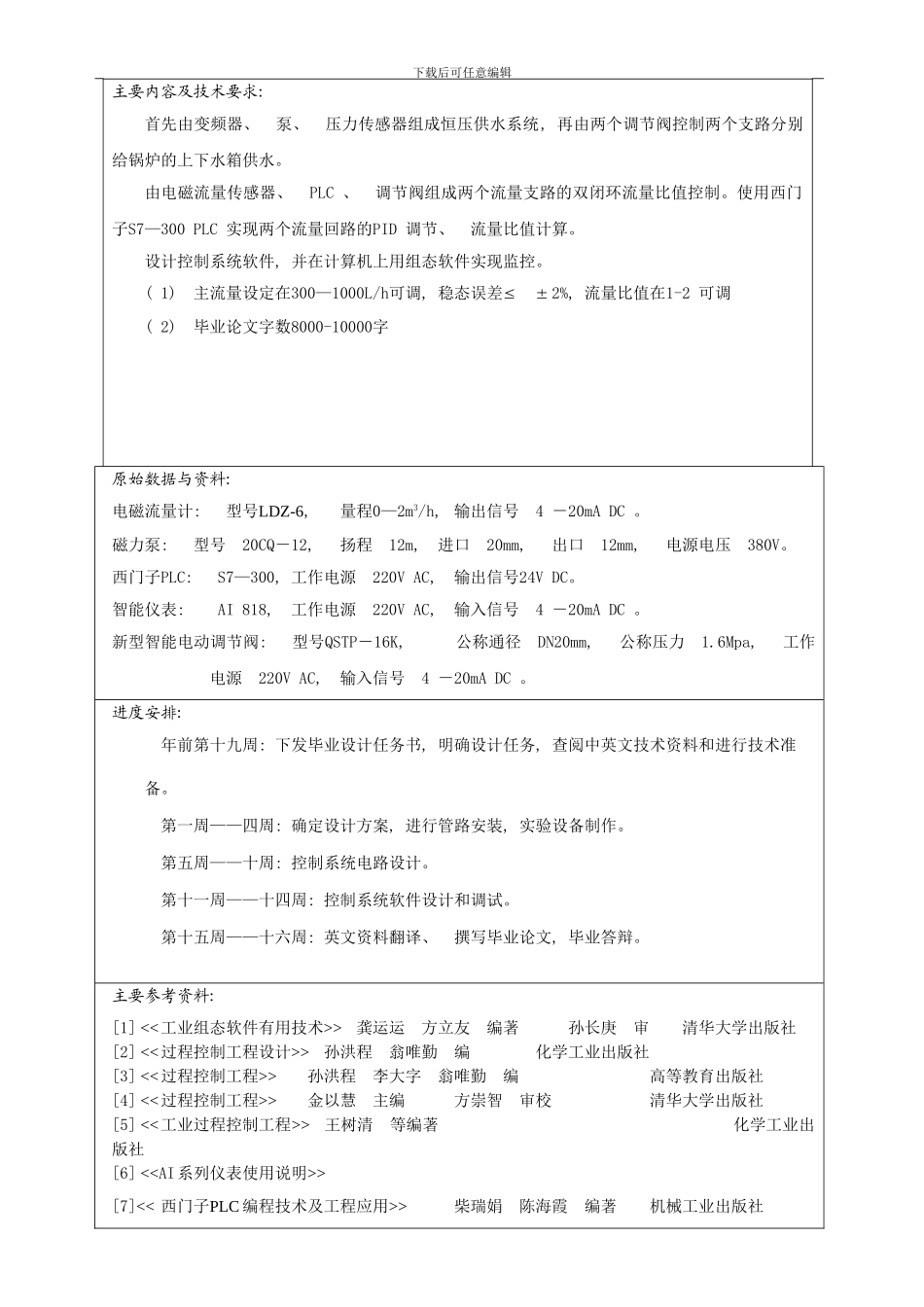

下载后可任意编辑南 阳 理 工 学 院毕 业 设 计 ( 论 文 ) 任 务 书 电 子 与 电 气 工 程 系 自 动 化 专 业 079641 班 学 生 陈 祎 学 号 96407070 指 导 老 师 殷 华 文 职 称 副 教 授 一 、 毕 业 设 计 ( 论 文 ) 题 目 : 基 于 SIEMENS S7-300 PLC 的 流 量 比 值 控 制 系 统 软 件 设 计 二 、 毕 业 设 计 ( 论 文 ) 工 作 规 定 进 行 的 日 期 : 2月 16 日 起 至 6 月 14 日 止三 、 毕 业 设 计 ( 论 文 ) 进 行 地 点 : 电 子 信 息 与 控 制 技 术 实 验 中 心 - 变 频 技 术 实 验 室 四 、 任 务 书 的 内 容 : 选题的目的、 意义: 综合运用计算机、 PLC( 西门子) 、 智能仪表、 远程I/O 模块、 变频调速器、 智能流量调节阀、 温度、 压力、 流量、 液位传感器等对模拟工业对象的水槽、 夹套锅炉、 管道进行控制, 运用计算机编程、 PLC 编程、 控制算法设计、 过程控制、 工业现场总线技术、 电气线路设计等知识和技术对学生进行培育, 主要的控制项目有温度、 压力、 流量、 液位等参数的单回路控制, 双回路控制。经过以上环节的训练, 提高学生对自动化控制系统的设计与调试能力, 使学生有能力进入自动化行业进展。下载后可任意编辑主要内容及技术要求: 首先由变频器、 泵、 压力传感器组成恒压供水系统, 再由两个调节阀控制两个支路分别给锅炉的上下水箱供水。由电磁流量传感器、 PLC 、 调节阀组成两个流量支路的双闭环流量比值控制。使用西门子S7—300 PLC 实现两个流量回路的PID 调节、 流量比值计算。设计控制系统软件, 并在计算机上用组态软件实现监控。( 1) 主流量设定在300—1000L/h可调, 稳态误差  2%, 流量比值在1-2 可调( 2) 毕业论文字数8000-10000字原始数据与资料: 电磁流量计: 型号LDZ-6, 量程0—2m3/h, 输出信号 4 -20mA DC 。磁力泵: 型号 20CQ-12, 扬程 12m, 进口 20mm, 出口 12mm, 电源电压 380V。西门子PLC: S7—300, 工作电源 220V AC, 输出信号24V DC。智能仪表: AI 818, 工作电源 220V AC, 输入信号 4 -20mA DC 。新型智能电动调节阀: 型号QSTP-16K, 公称通径 DN20mm, 公称压力 1.6Mpa, 工作电源 220V AC, 输入信号 4 -20mA...
