仪表调试方案

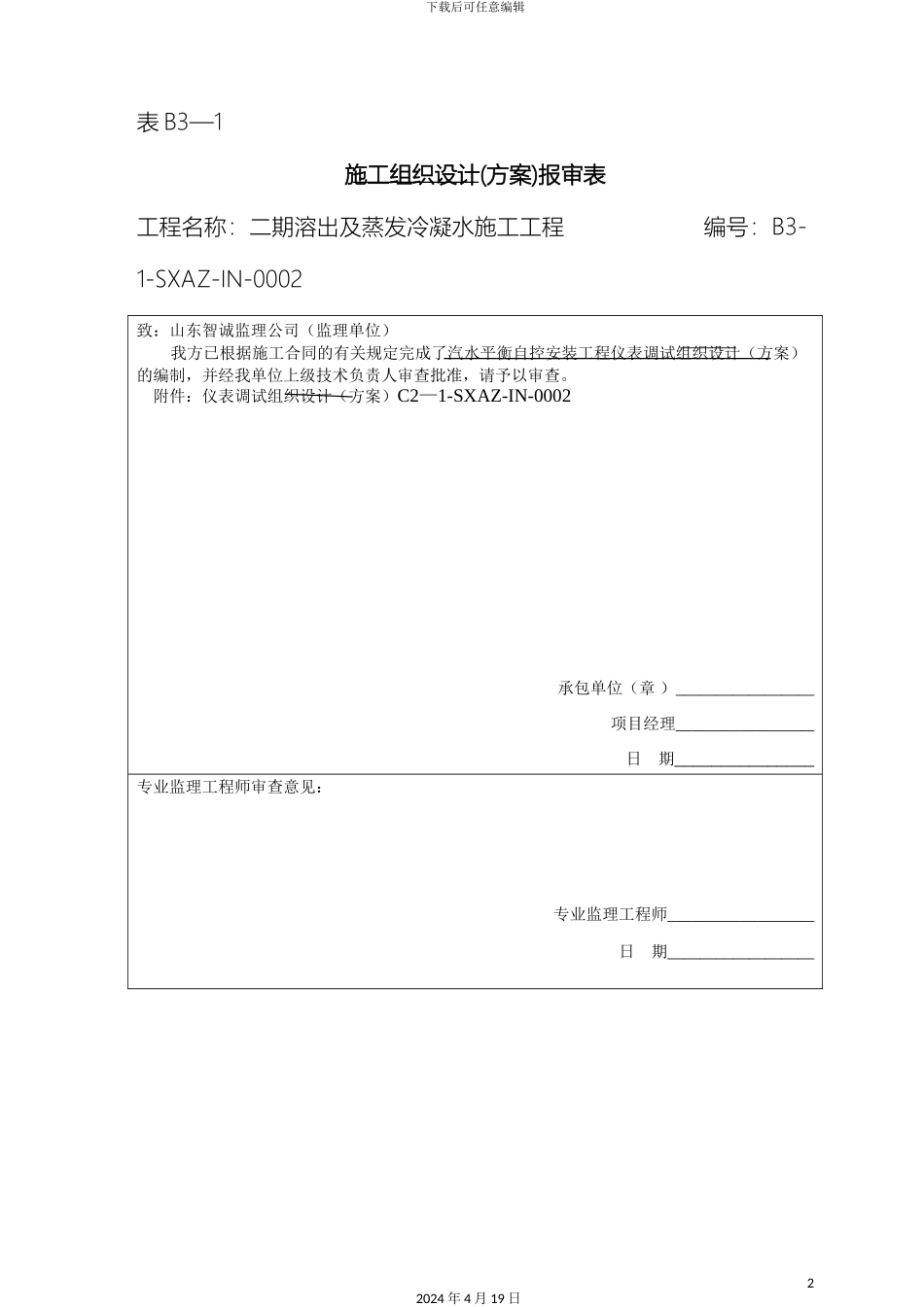

下载后可任意编辑仪表调试方案12024 年 4 月 19 日下载后可任意编辑表 B3—1施工组织设计(方案)报审表工程名称：二期溶出及蒸发冷凝水施工工程 编号：B3-1-SXAZ-IN-0002致：山东智诚监理公司（监理单位） 我方已根据施工合同的有关规定完成了汽水平衡自控安装工程仪表调试组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。 附件：仪表调试组织设计（方案）C2—1-SXAZ-IN-0002 承包单位（章 ）_________________ 项目经理_________________ 日 期_______________专业监理工程师审查意见：专业监理工程师__________________日 期__________________22024 年 4 月 19 日下载后可任意编辑总监理工程师审核意见：项目监理机构（章）_________________总监理工程师_________________ 日 期_________________表 C2—1施工组织设计（方案）审批表编号：C2—1-SXAZ-IN-0002工程名称二期溶出及蒸发冷凝水自控安装结构型式建设单位山西鲁能晋北铝业有限公司施工单位山西省工业设备安装公司二分公司建筑面积层数编制部门山西省工业设备安装二分公司鲁能项目部编制人审核部门山西省工业设备安装二分公司鲁能项目部审核人审批部门山西省工业设备安装二分公司鲁能项目部审批人报审时间审批时间32024 年 4 月 19 日下载后可任意编辑审批意见：审批部门（公章）日期 山西鲁能晋北铝业有限责任公司二期溶出及蒸发冷凝水改造工程仪表调试42024 年 4 月 19 日下载后可任意编辑方案批准：审核：编制：山西省工业设备安装公司第二分公司山西鲁能晋北铝业目部目 录一、工程概况二、编制依据三、施工准备四、单体调试五、系统调试六、仪表回路联校七、质量、环境、职业健康安全及文明施工保证措施八、雨季施工技术措施52024 年 4 月 19 日下载后可任意编辑一、工程概况：本工程是山西鲁能晋北铝业有限公司二期溶出及蒸发冷凝水改造工程项目,仪表设备安装共计 96 台,其中热电阻 20 支、电磁流量计16 台、电导率 4 支、变送器 32 台、各种阀门 24 台。为了顺利完成本项目仪表安装工程的调试任务，本着对业主负责，创立精品工程，结合本系统自控仪表特性，特编制此方案指导施工调试。二、编制依据：1.《自动化仪表工程施工及验收法律规范》GB50093- 2.《自动化仪表安装工程质量检验评定标准》GBJ131-903.《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-984.《电气装置安装工程接地装置...
