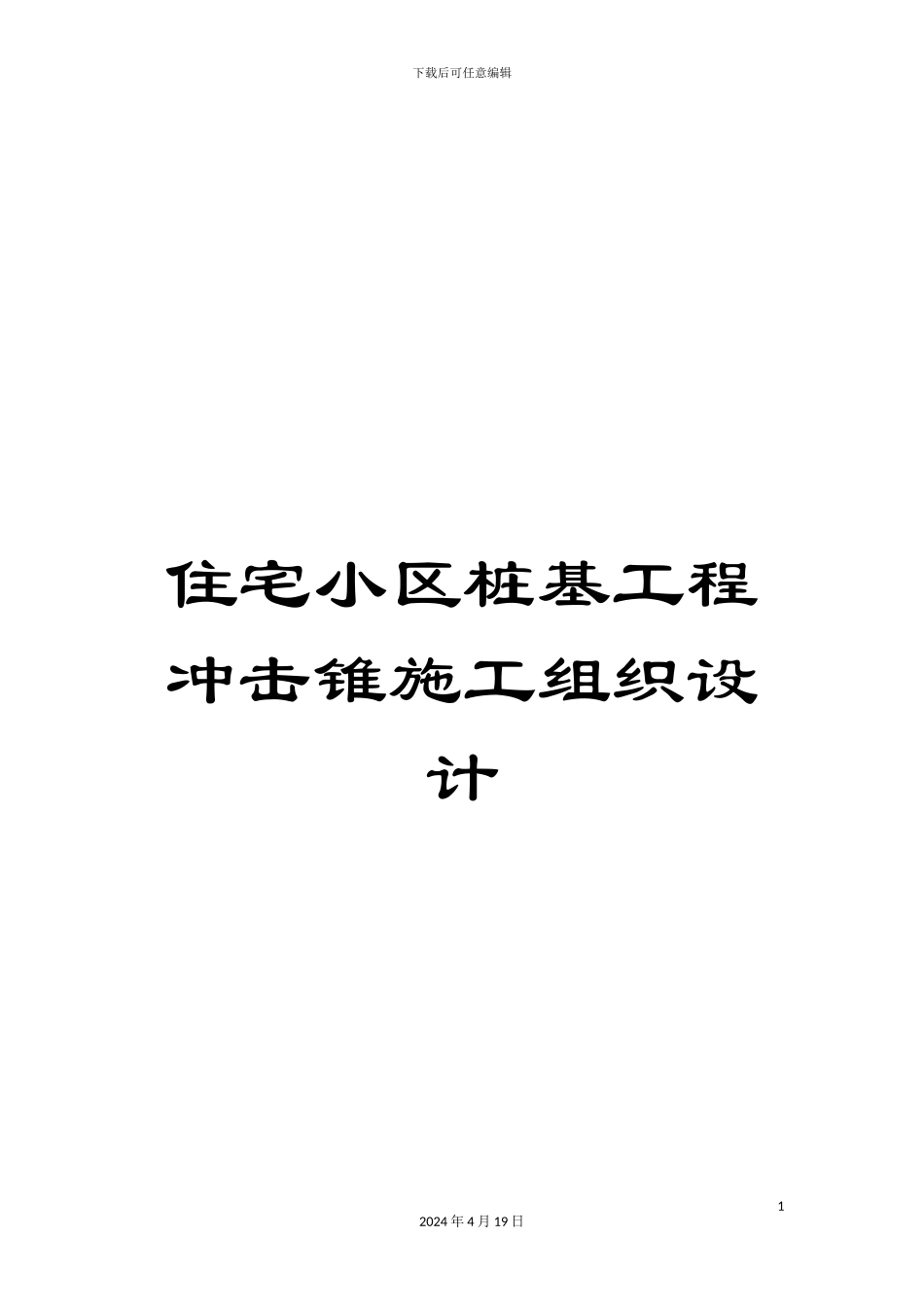

住宅小区桩基工程冲击锥施工组织设计

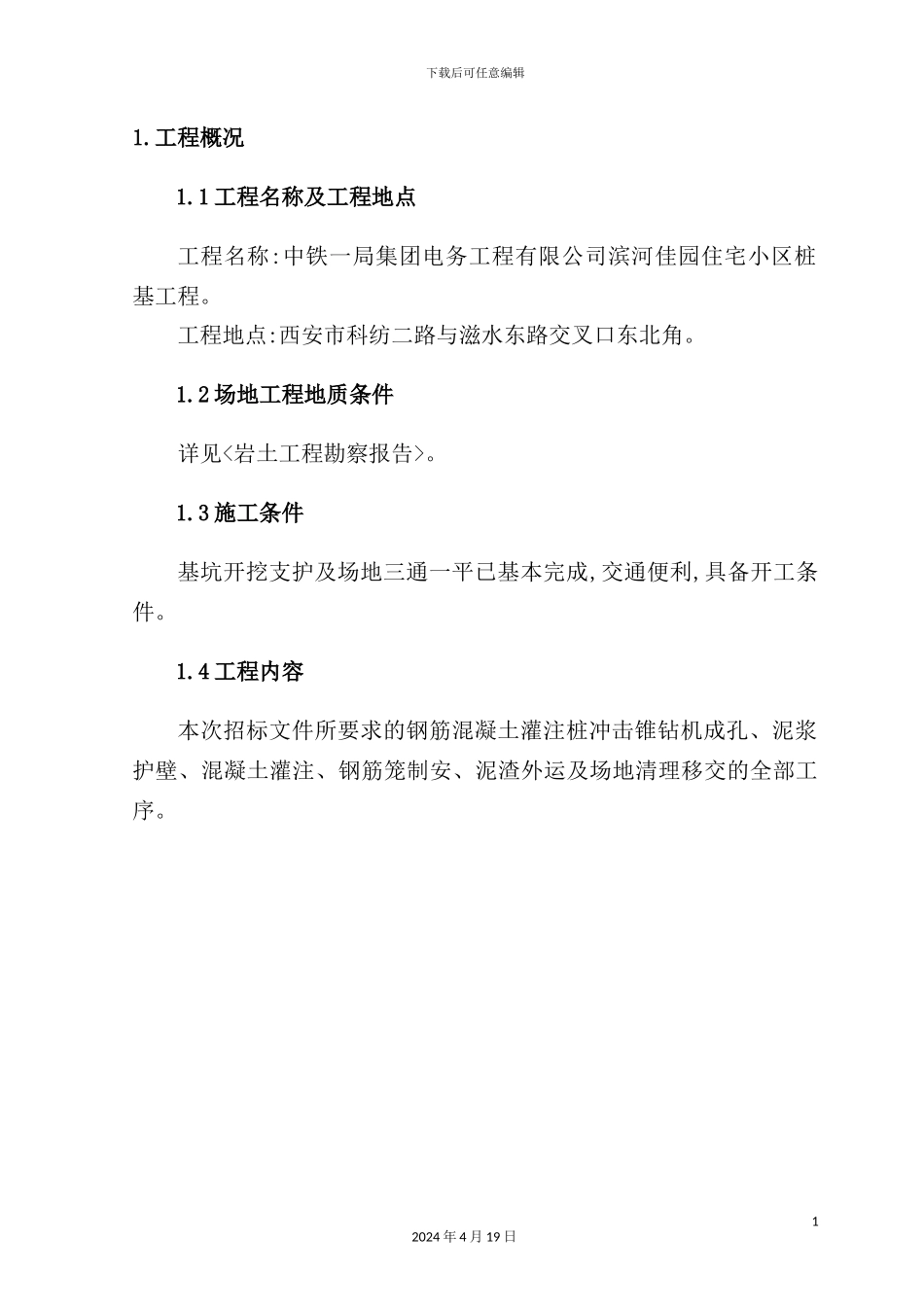

下载后可任意编辑住宅小区桩基工程冲击锥施工组织设计12024 年 4 月 19 日下载后可任意编辑1.工程概况1.1 工程名称及工程地点工程名称:中铁一局集团电务工程有限公司滨河佳园住宅小区桩基工程。工程地点:西安市科纺二路与滋水东路交叉口东北角。1.2 场地工程地质条件详见<岩土工程勘察报告>。1.3 施工条件基坑开挖支护及场地三通一平已基本完成,交通便利,具备开工条件。1.4 工程内容本次招标文件所要求的钢筋混凝土灌注桩冲击锥钻机成孔、泥浆护壁、混凝土灌注、钢筋笼制安、泥渣外运及场地清理移交的全部工序。12024 年 4 月 19 日下载后可任意编辑桩基设计参数表1.5 施工组织设计编写依据(1)<建筑桩基技术法律规范>JGJ94- ;(2)<建筑地基基础工程施工质量验收法律规范>(GB50202- );(3)<混凝土结构工程施工质量验收法律规范>(GB50204- );(4)<建筑工程施工质量验收统一标准>(GB 50300- );(5)<钢筋焊接及验收规程>(JGJ 18- );(6)<中铁滨河佳园住宅小区桩基工程>桩位图纸;2.桩基施工方案本工程采纳冲击钻机成孔,水下灌注混凝土的施工方法。工程施工内容包含:泥浆池开挖完成后,钻机就位冲击钻机泥浆护壁法成孔,同时进行钢筋笼加工,待桩孔清孔完成后下钢筋笼并灌注混凝土成桩。桩体混凝土养护满足龄期后可清凿桩头,达到设计标高。全部工作内容完成后交工验收。(后附施工场地平面布置图)22024 年 4 月 19 日工作内容桩长桩径混凝土强度桩数单桩竖向极限承载力1#楼试桩26.00m600mmC303 根4000KN1#楼锚桩26.00m600mmC3012 根1#工程桩26.00m600mmC3074 根3#楼试桩30.00m600mmC353 根5000KN3#楼锚桩30.00m600mmC3512 根3#工程桩30.00m600mmC35100 根4#楼试桩30.00m600mmC353 根4#楼锚桩30.00m600mmC3512 根4#工程桩30.00m600mmC35103 根5#楼试桩30.00m600mmC403 根5600KN5#楼锚桩30.00m600mmC4012 根5#工程桩30.00m600mmC40114 根总桩数451 根下载后可任意编辑2.1 材料进场根椐施工设计图在材料使用前 7 天提交书面材料计划,包括规格型号、原材料质量、材料数量等,并提交材料的进场日期;材料进场后材料员和质检工程师对进场材料进行检查,核对规格型号;会同业主现场代表和监理工程师根据法律规范要求按批次进行取样,送往有相应资质试验室进行复检。2.2 桩位测量放线桩位测放选派专业测量工程师使用全站仪测放。测放前根据甲方提供的测量依据准确计算,并经技术负责人检查复核后方可施测桩位,控制点及水准点引测后...
