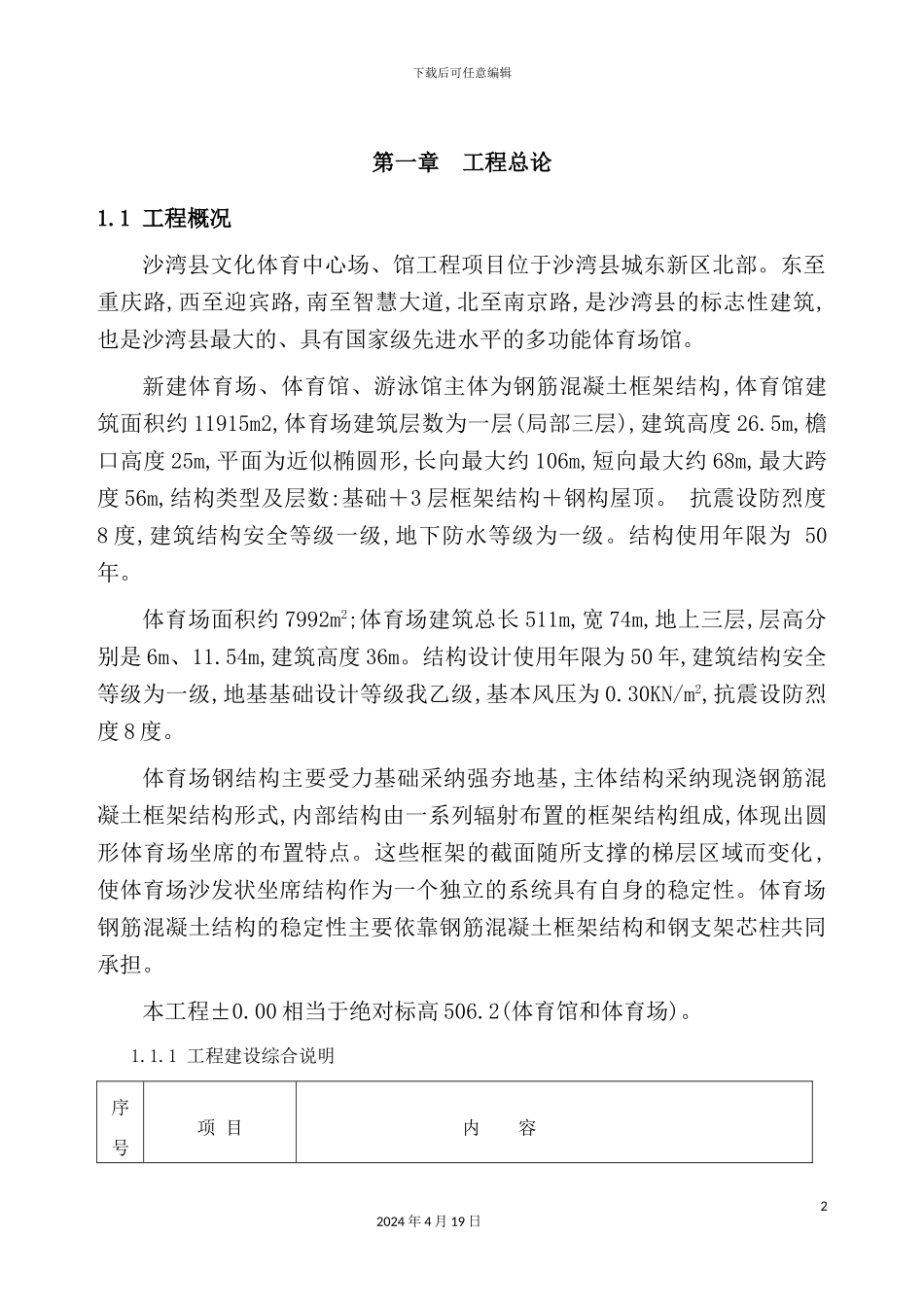

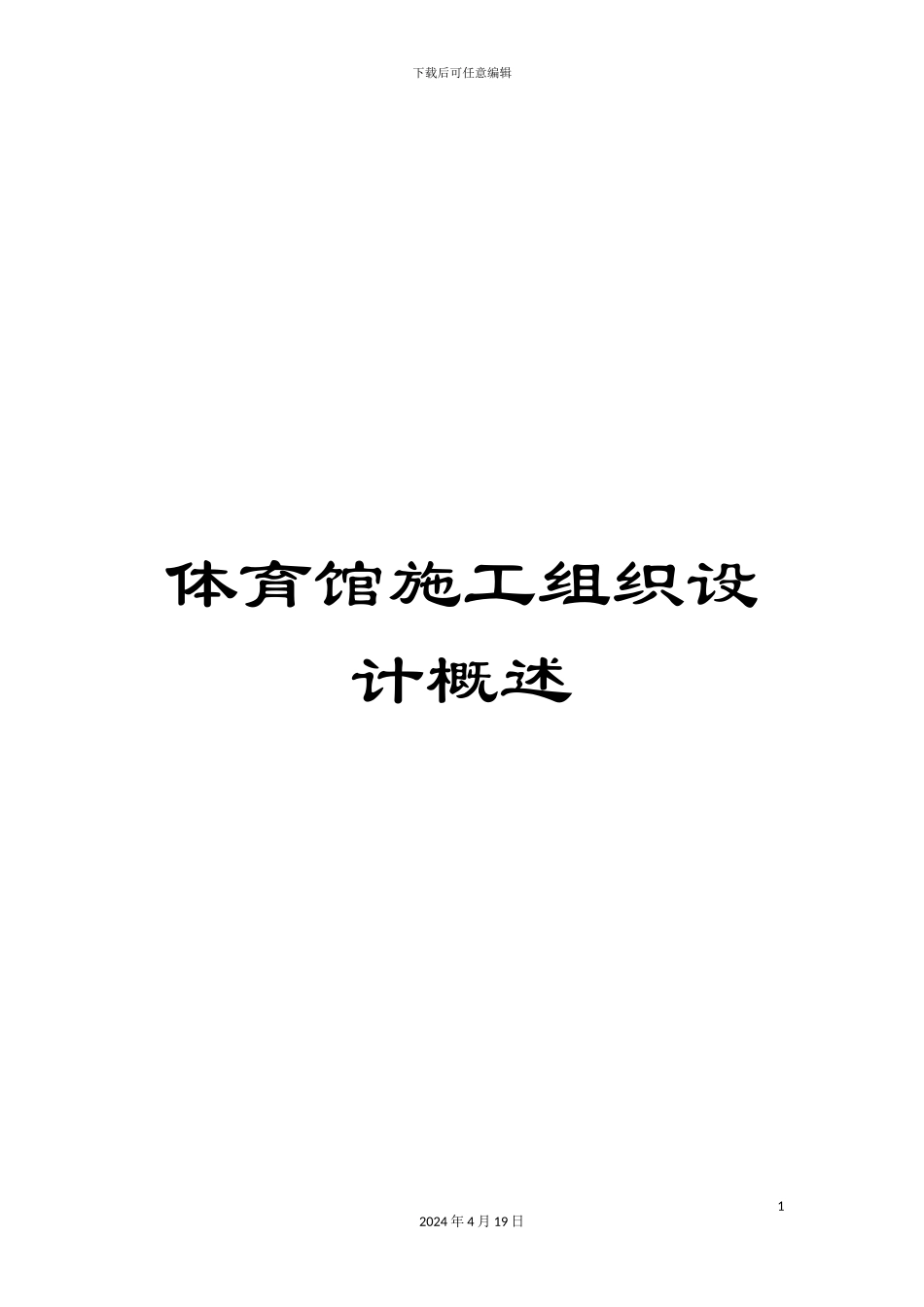

下载后可任意编辑体育馆施工组织设计概述12024 年 4 月 19 日下载后可任意编辑第一章 工程总论1.1 工程概况沙湾县文化体育中心场、馆工程项目位于沙湾县城东新区北部。东至重庆路,西至迎宾路,南至智慧大道,北至南京路,是沙湾县的标志性建筑,也是沙湾县最大的、具有国家级先进水平的多功能体育场馆。新建体育场、体育馆、游泳馆主体为钢筋混凝土框架结构,体育馆建筑面积约 11915m2,体育场建筑层数为一层(局部三层),建筑高度 26.5m,檐口高度 25m,平面为近似椭圆形,长向最大约 106m,短向最大约 68m,最大跨度 56m,结构类型及层数:基础＋3 层框架结构＋钢构屋顶。 抗震设防烈度8 度,建筑结构安全等级一级,地下防水等级为一级。结构使用年限为 50 年。体育场面积约 7992m2;体育场建筑总长 511m,宽 74m,地上三层,层高分别是 6m、11.54m,建筑高度 36m。结构设计使用年限为 50 年,建筑结构安全等级为一级,地基基础设计等级我乙级,基本风压为 0.30KN/m2,抗震设防烈度 8 度。体育场钢结构主要受力基础采纳强夯地基,主体结构采纳现浇钢筋混凝土框架结构形式,内部结构由一系列辐射布置的框架结构组成,体现出圆形体育场坐席的布置特点。这些框架的截面随所支撑的梯层区域而变化,使体育场沙发状坐席结构作为一个独立的系统具有自身的稳定性。体育场钢筋混凝土结构的稳定性主要依靠钢筋混凝土框架结构和钢支架芯柱共同承担。本工程±0.00 相当于绝对标高 506.2(体育馆和体育场)。1.1.1 工程建设综合说明 序号项 目内 容22024 年 4 月 19 日下载后可任意编辑1工程名称 沙湾县文化体育中心建设项目2建设地点 沙湾县智慧大道北侧3建设单位 沙湾县新丝路城市建设投资有限公司4设计单位 中国建筑设计有限公司5建筑功能 体育设施5建筑功能 体育设施6项目类别 公共建筑7建筑面积 27099㎡8占地面积 /9建筑使用年限50 年10建筑层数 地上二层,局部三层11建筑高度 36m12结构类型 框架结构 13招标范围 施工图全部内容14资金来源 拨款 15承包方式 包工包料 16计划开工日期 5 月 20 日 计划竣工日期 年 月 日 (合同工期 11 月 20 日)17工期日历日 550 天(日历日数) 18要求质量标准合格 1.2 工程特点、难点与重点1.2.1 本工程特点1、 建筑物占地面积及占用空间大,造型独特。利用钢结构桁架及柱32024 年 4 月 19 日下载后可任意编辑构成了富有表面张力的曲面外形给建筑物以活力。2、施工要求高...
