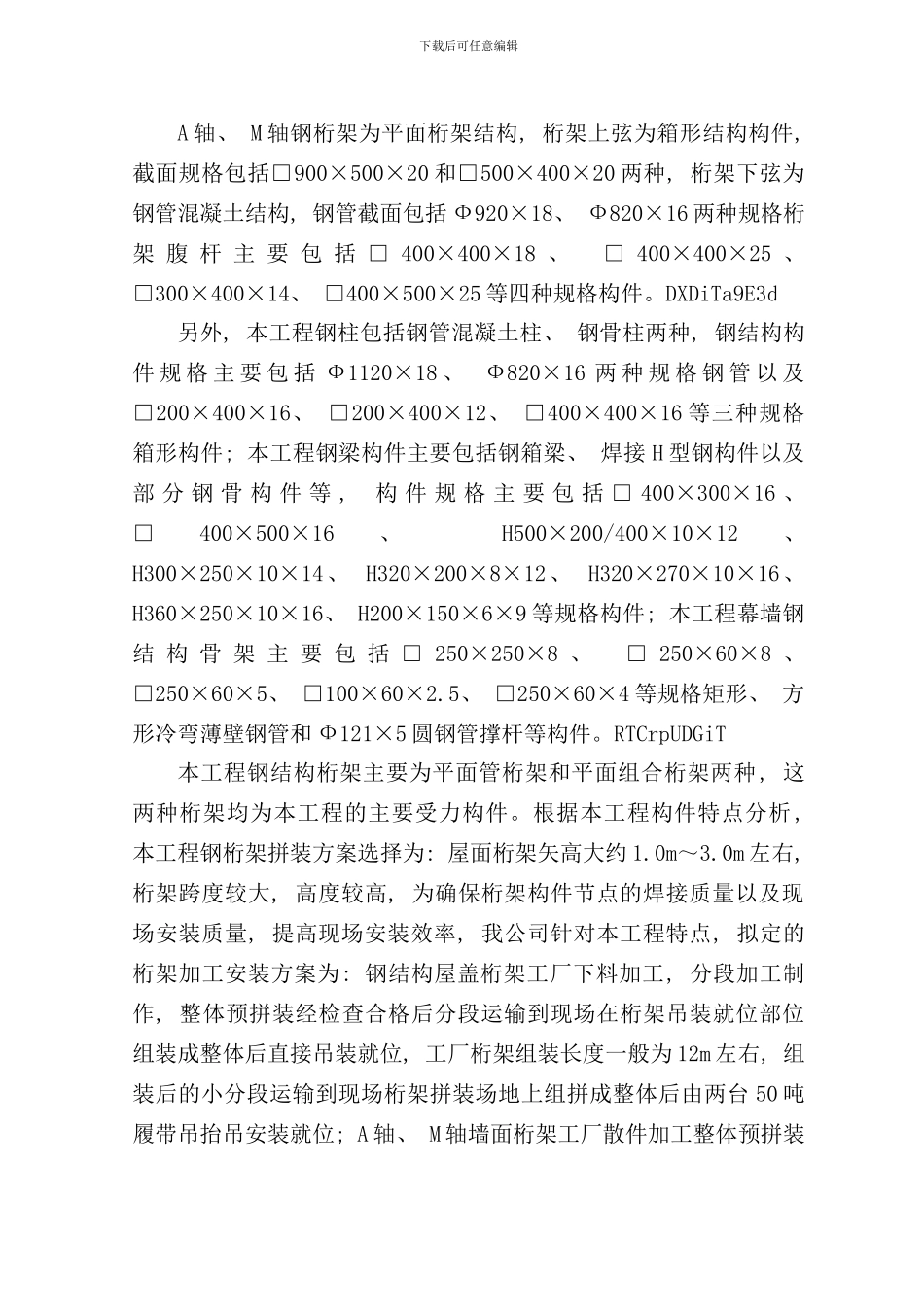

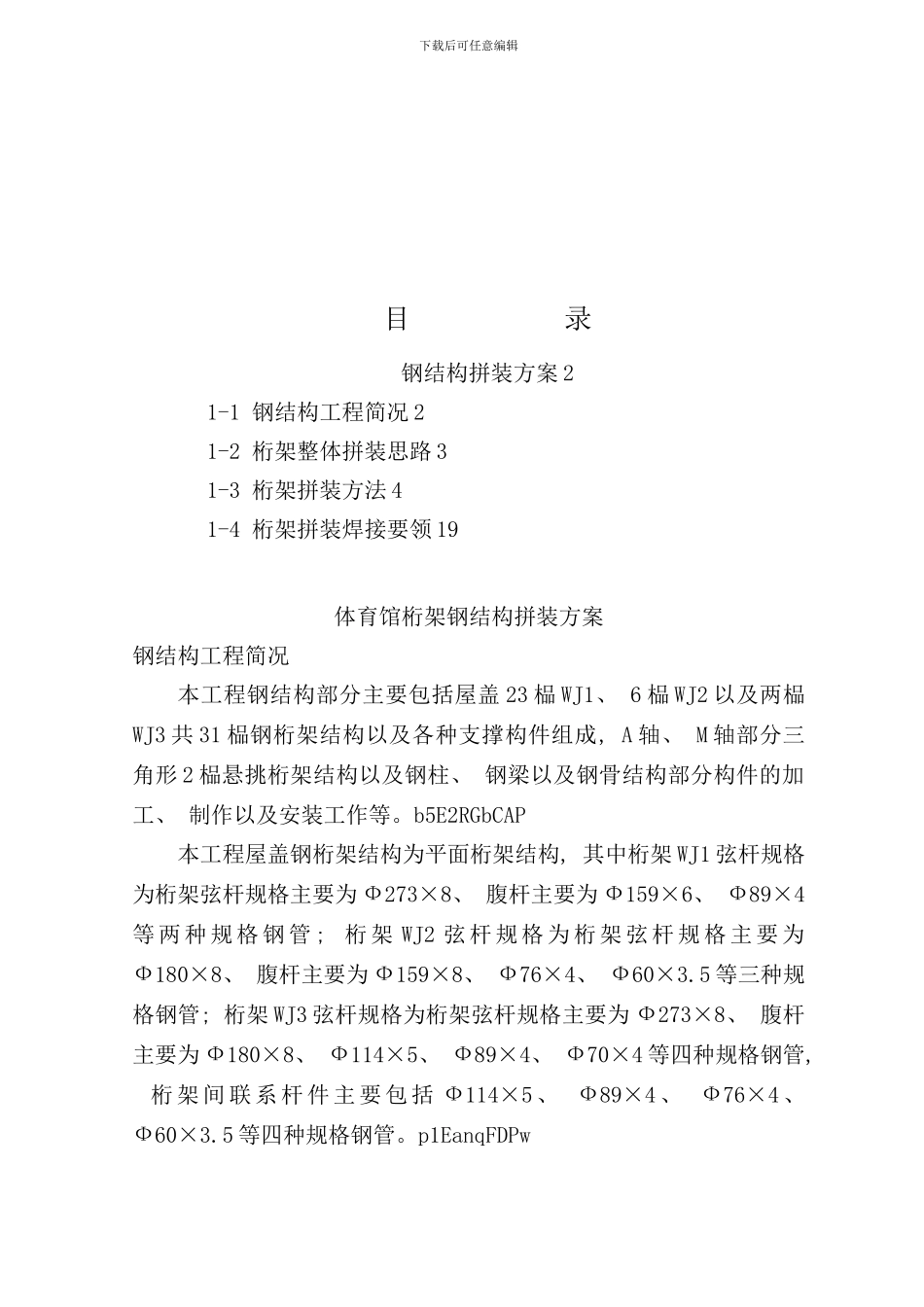

下载后可任意编辑目 录钢结构拼装方案 21-1 钢结构工程简况 21-2 桁架整体拼装思路 31-3 桁架拼装方法 41-4 桁架拼装焊接要领 19体育馆桁架钢结构拼装方案钢结构工程简况本工程钢结构部分主要包括屋盖 23 榀 WJ1、 6 榀 WJ2 以及两榀WJ3 共 31 榀钢桁架结构以及各种支撑构件组成, A 轴、 M 轴部分三角形 2 榀悬挑桁架结构以及钢柱、 钢梁以及钢骨结构部分构件的加工、 制作以及安装工作等。b5E2RGbCAP本工程屋盖钢桁架结构为平面桁架结构, 其中桁架 WJ1 弦杆规格为桁架弦杆规格主要为 Ф273×8、 腹杆主要为 Ф159×6、 Ф89×4等 两 种 规 格 钢 管 ; 桁 架 WJ2 弦 杆 规 格 为 桁 架 弦 杆 规 格 主 要 为Ф180×8、 腹杆主要为 Ф159×8、 Ф76×4、 Ф60×3.5 等三种规格钢管; 桁架 WJ3 弦杆规格为桁架弦杆规格主要为 Ф273×8、 腹杆主要为 Ф180×8、 Ф114×5、 Ф89×4、 Ф70×4 等四种规格钢管, 桁 架 间 联 系 杆 件 主 要 包 括 Ф114×5 、 Ф89×4 、 Ф76×4 、 Ф60×3.5 等四种规格钢管。p1EanqFDPw下载后可任意编辑A 轴、 M 轴钢桁架为平面桁架结构, 桁架上弦为箱形结构构件, 截面规格包括□900×500×20 和□500×400×20 两种, 桁架下弦为钢管混凝土结构, 钢管截面包括 Ф920×18、 Ф820×16 两种规格桁架 腹 杆 主 要 包 括 □ 400×400×18 、 □ 400×400×25 、 □300×400×14、 □400×500×25 等四种规格构件。DXDiTa9E3d另外, 本工程钢柱包括钢管混凝土柱、 钢骨柱两种, 钢结构构件 规 格 主 要 包 括 Ф1120×18 、 Ф820×16 两 种 规 格 钢 管 以 及□200×400×16、 □200×400×12、 □400×400×16 等三种规格箱形构件; 本工程钢梁构件主要包括钢箱梁、 焊接 H 型钢构件以及部 分 钢 骨 构 件 等 , 构 件 规 格 主 要 包 括 □ 400×300×16 、 □400×500×16、 H500×200/400×10×12、 H300×250×10×14、 H320×200×8×12、 H320×270×10×16、 H360×250×10×16、 H200×150×6×9 等规格构件; 本工程幕墙钢结 构 骨 架 主 要 包 括 □ 250×250×8 、 □ 250×60×8 、 □250×60×5、 □100×60×2.5、 □250×60×4 等规格矩形、 方形冷弯薄壁钢管和 Ф121×5 圆钢管撑杆等构件。RTCrpUDGi...
