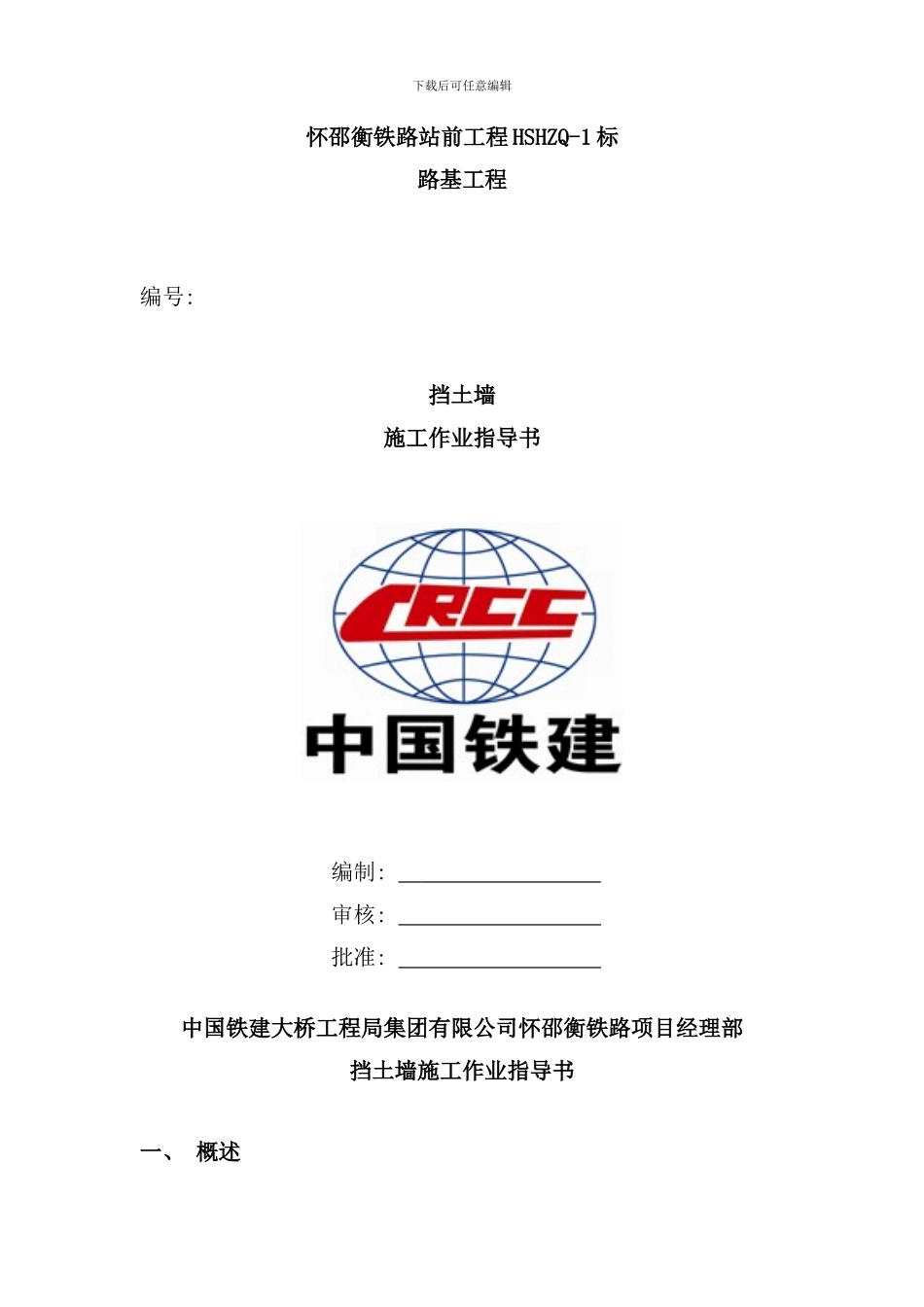

下载后可任意编辑怀邵衡铁路站前工程 HSHZQ-1 标路基工程 编号: 挡土墙施工作业指导书 编制: 审核: 批准: 中国铁建大桥工程局集团有限公司怀邵衡铁路项目经理部挡土墙施工作业指导书一、 概述下载后可任意编辑挡土墙是为了确保路基和山体稳定, 防止山坡危岩和落石的威胁; 避开拆迁已有建筑物, 减少土石方工程, 少占农田耕地; 防止水流冲刷, 防治塌方、 滑坡等路基隐患而设置。混凝土挡土墙, 根据挡土墙在路基横断面上的位置, 可分为路肩墙、 路堤墙和路堑墙。按其结构类型可分为重力式挡土墙(包括衡重式挡土墙) 和薄壁式挡土墙。本作业指导书适用于新建怀邵衡铁路站前工程 HSHZQ-1 标段重力式混凝土挡土墙及薄壁式钢筋混凝土挡土墙的施工。二、 作业内容测量放样; 开挖基坑; 垫层铺筑; 钢筋加工安装; 立模型板; 灌筑混凝土; 混凝土养护、 拆模。三、 施工准备3.1、 现场核对重点是对地形地貌、 地表和地下水源、 边坡稳定、 山坡裂缝、 滑动面、 气象等变化情况作详细了解, 根据实际地形, 核查施工图中挡土墙设置是否合理, 沉降缝与伸缩缝、 泄水孔等设置是否合理, 基础埋深及地质描述与实际地基情况是否相符, 挡土墙与路基或构筑物连接是否平顺、 稳定等。当施工图与实际情况不相符时, 应变更设计。3.2、 编制施工组织设计根据核正确工程量、 施工场地特点、 工期要求以及施工条件, 结合设备能力, 编制实施性施工组织设计。3.3、 材料及混凝土配合比设计合理选择混凝土各组成材料, 并根据设计要求的混凝土性能和下载后可任意编辑经济性原则, 确定最佳配合比。3.4、 劳力和料具准备根据挡土墙的工程数量及进度要求, 适当的组织好劳动力、 材料进场、 机械配备, 满足施工需要。四、 工艺及质量控制流程混凝土及钢筋混凝土挡土墙施工工艺及质量控制流程如图 1所示。图 1 挡土墙施工工艺及质量控制流程图五、 工艺步序说明5.1、 测量放线1) 根据施工图划分施工段, 测定挡土墙墙趾处路基中心线及工程措施及实施不合格不合格合格结 束安装模板及泄水孔测量放线基坑开挖安装绑扎钢筋混凝土养护钢筋及模板检验灌注混凝土基坑位置尺寸检验垫层铺设基坑地质符合要求拆模挡墙质量检验开 始下载后可任意编辑基础主轴线、 墙顶轴线、 挡土墙起止点和横断面, 注明高程及开挖深度。每根轴线均应在基线两端延长线上设 4 个桩点(每端两点) , 并分别以混凝土包封保护。2) 放桩位时, ...
