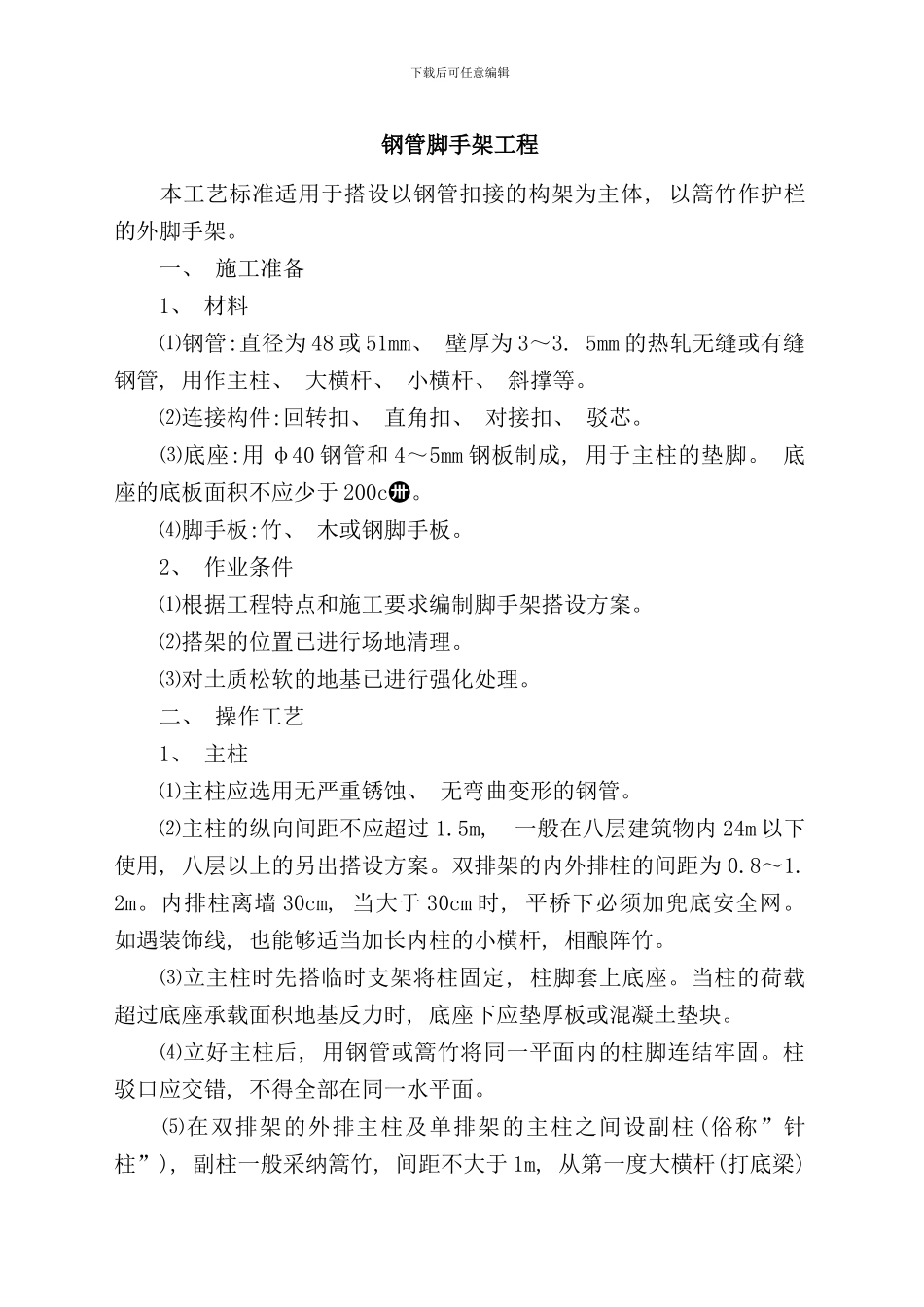

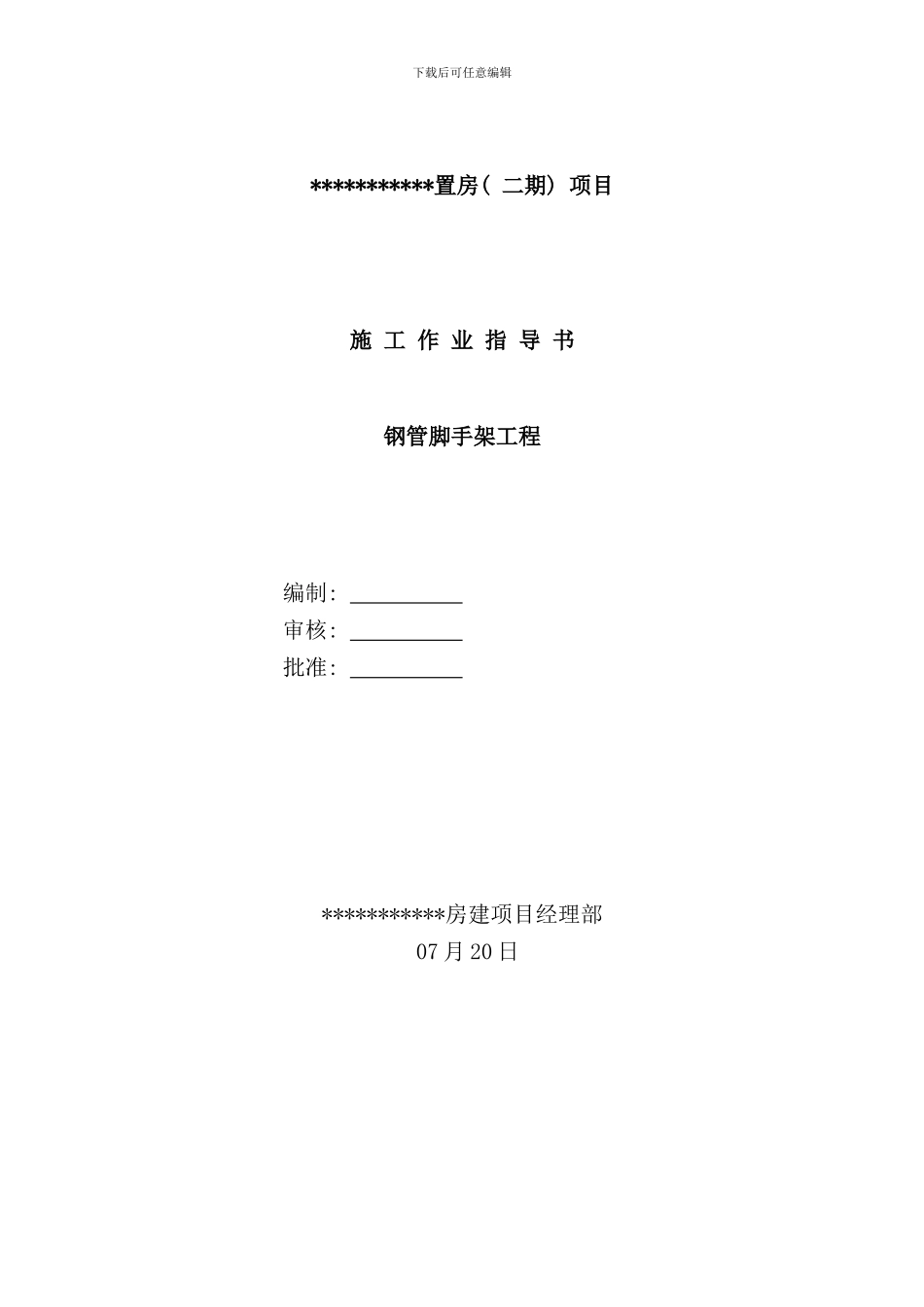

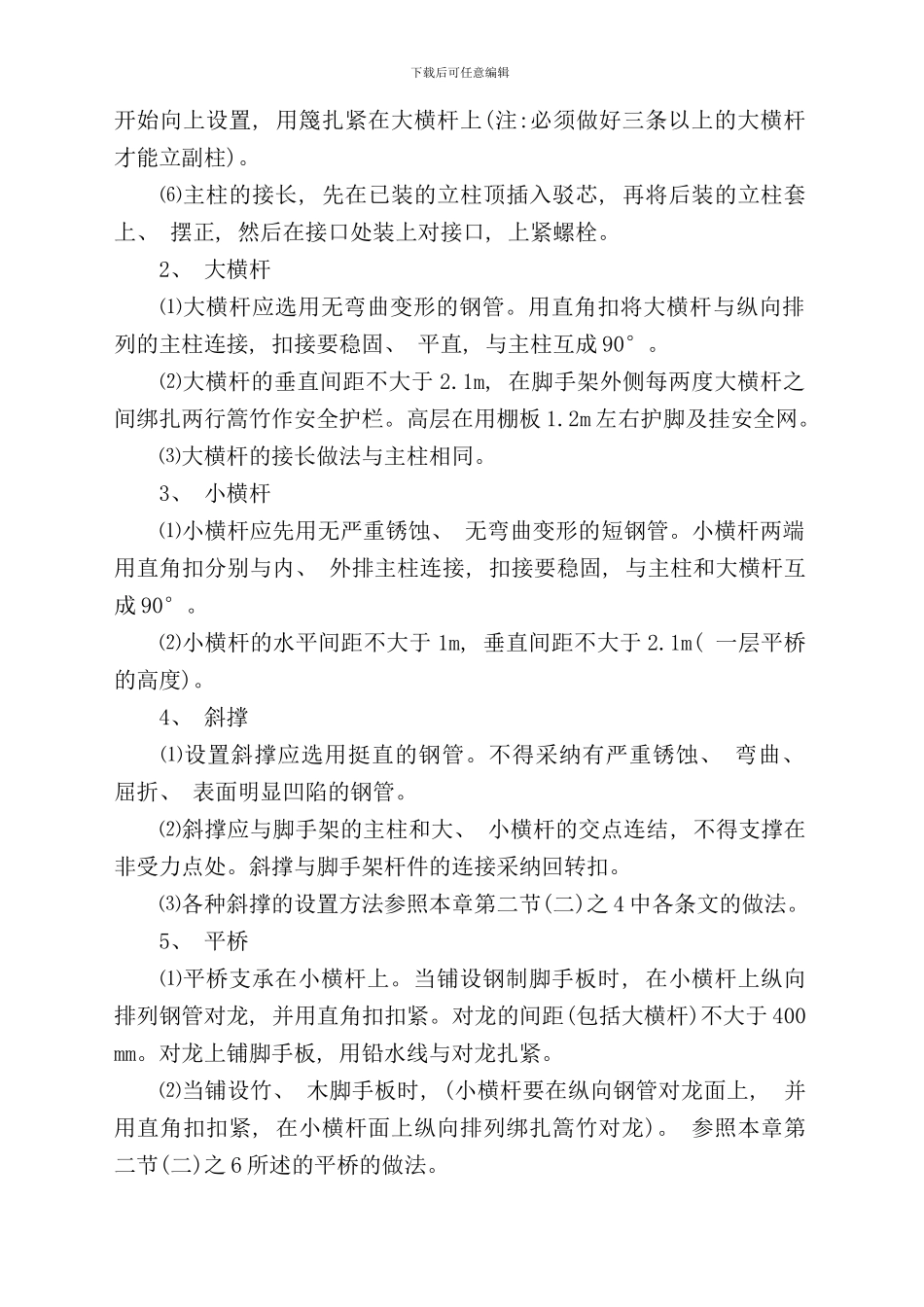

下载后可任意编辑 ***********置房( 二期) 项目施 工 作 业 指 导 书钢管脚手架工程编制: 审核: 批准: ***********房建项目经理部 07 月 20 日下载后可任意编辑钢管脚手架工程 本工艺标准适用于搭设以钢管扣接的构架为主体, 以篙竹作护栏的外脚手架。 一、 施工准备 1、 材料 ⑴钢管:直径为 48 或 51mm、 壁厚为 3～3. 5mm 的热轧无缝或有缝钢管, 用作主柱、 大横杆、 小横杆、 斜撑等。 ⑵连接构件:回转扣、 直角扣、 对接扣、 驳芯。 ⑶底座:用 φ40 钢管和 4～5mm 钢板制成, 用于主柱的垫脚。 底座的底板面积不应少于 200c。 ⑷脚手板:竹、 木或钢脚手板。 2、 作业条件 ⑴根据工程特点和施工要求编制脚手架搭设方案。 ⑵搭架的位置已进行场地清理。 ⑶对土质松软的地基已进行强化处理。 二、 操作工艺 1、 主柱 ⑴主柱应选用无严重锈蚀、 无弯曲变形的钢管。 ⑵主柱的纵向间距不应超过 1.5m, 一般在八层建筑物内 24m 以下使用, 八层以上的另出搭设方案。双排架的内外排柱的间距为 0.8～1.2m。内排柱离墙 30cm, 当大于 30cm 时, 平桥下必须加兜底安全网。 如遇装饰线, 也能够适当加长内柱的小横杆, 相酿阵竹。 ⑶立主柱时先搭临时支架将柱固定, 柱脚套上底座。当柱的荷载超过底座承载面积地基反力时, 底座下应垫厚板或混凝土垫块。 ⑷立好主柱后, 用钢管或篙竹将同一平面内的柱脚连结牢固。柱驳口应交错, 不得全部在同一水平面。 ⑸在双排架的外排主柱及单排架的主柱之间设副柱 (俗称”针柱”), 副柱一般采纳篙竹, 间距不大于 1m, 从第一度大横杆(打底梁)下载后可任意编辑开始向上设置, 用篾扎紧在大横杆上(注:必须做好三条以上的大横杆才能立副柱)。 ⑹主柱的接长, 先在已装的立柱顶插入驳芯, 再将后装的立柱套上、 摆正, 然后在接口处装上对接口, 上紧螺栓。 2、 大横杆 ⑴大横杆应选用无弯曲变形的钢管。用直角扣将大横杆与纵向排列的主柱连接, 扣接要稳固、 平直, 与主柱互成 90°。 ⑵大横杆的垂直间距不大于 2.1m, 在脚手架外侧每两度大横杆之间绑扎两行篙竹作安全护栏。高层在用棚板 1.2m 左右护脚及挂安全网。 ⑶大横杆的接长做法与主柱相同。 3、 小横杆 ⑴小横杆应先用无严重锈蚀、 无弯曲变形的短钢管。小横杆两端用直角扣分别与内、 外排主柱连接, 扣接要稳固, 与主柱和大横杆互成 90°。 ⑵小横杆的水平间...
