供暖系统改造方案

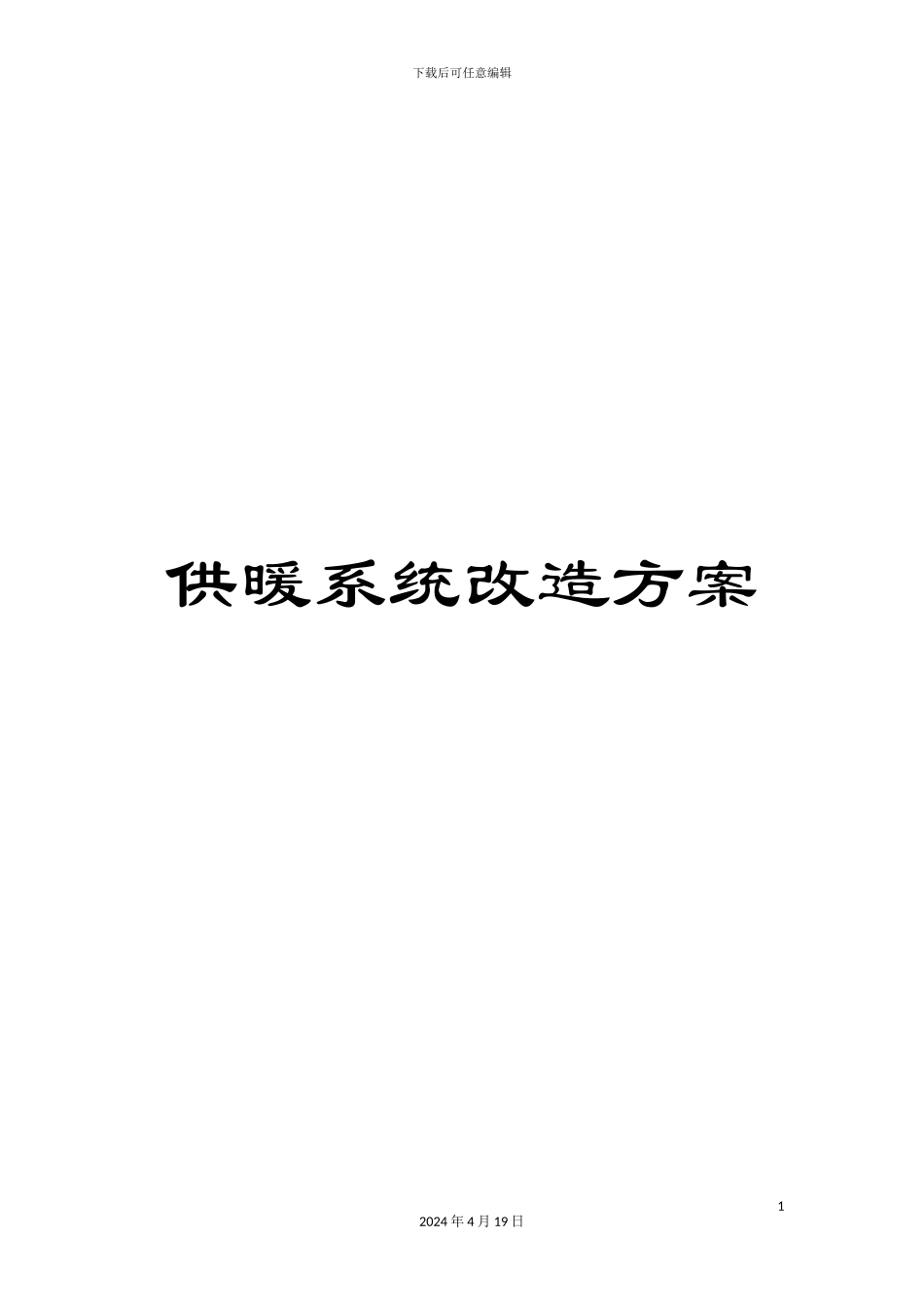

供暖系统改造方案_第1页
1/7

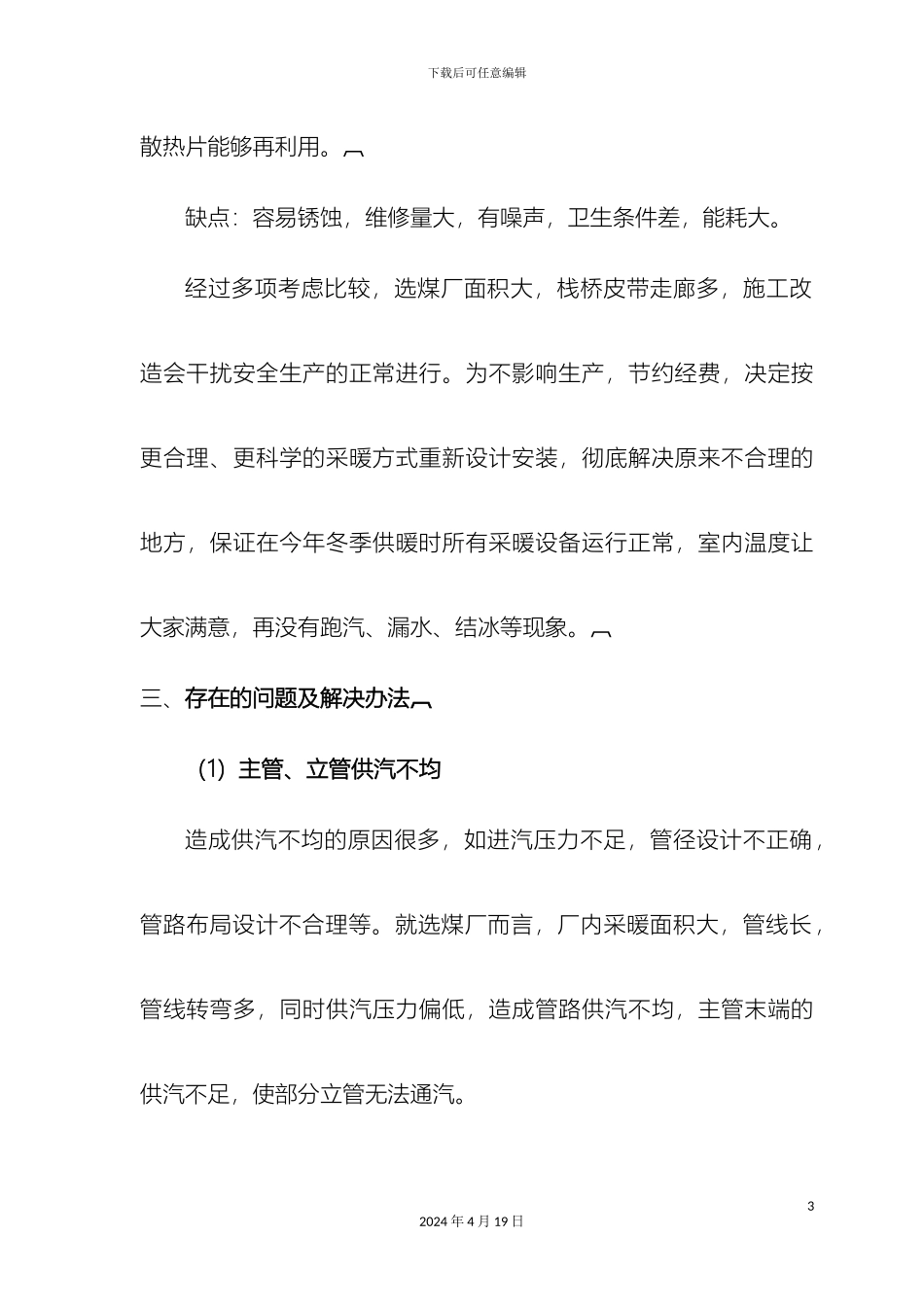

供暖系统改造方案_第2页
2/7
供暖系统改造方案_第3页
3/7
下载后可任意编辑供暖系统改造方案12024 年 4 月 19 日下载后可任意编辑供暖系统改造方案改造背景:供暖系统跑、冒、滴、漏现象严重,供热系统冷热不均,回水管中汽水同回。系统主管没有减压设备,没有疏水设备,虽经多次局部改造,仍不能解决管道漏汽、滴水、主管末端积水及立管断裂等现象。严重影响安全和生产,迫切需要彻底改造。一、采暖热负荷计算采暖热负荷是采暖设计中最基本的数据,选煤厂面积大,采暖环境复杂。经过对外围结构耗热量、大门侵入冷空气耗热量、附加耗热量等计算,厂房内采暖热负荷平均 41.8W/m²。锅炉房所供蒸汽压力为 0.4Mpa 左右,主进气管是 DN273×10mm 无缝钢管。二、改造方案选择当前供暖设施的优缺点:优点:这是传统的供暖方式,节约投资,安装方便,同时原有22024 年 4 月 19 日下载后可任意编辑散热片能够再利用。缺点:容易锈蚀,维修量大,有噪声,卫生条件差,能耗大。经过多项考虑比较,选煤厂面积大,栈桥皮带走廊多,施工改造会干扰安全生产的正常进行。为不影响生产,节约经费,决定按更合理、更科学的采暖方式重新设计安装,彻底解决原来不合理的地方,保证在今年冬季供暖时所有采暖设备运行正常,室内温度让大家满意,再没有跑汽、漏水、结冰等现象。三、存在的问题及解决办法(1)主管、立管供汽不均 造成供汽不均的原因很多,如进汽压力不足,管径设计不正确,管路布局设计不合理等。就选煤厂而言,厂内采暖面积大,管线长,管线转弯多,同时供汽压力偏低,造成管路供汽不均,主管末端的供汽不足,使部分立管无法通汽。32024 年 4 月 19 日下载后可任意编辑在进汽压力偏低的情况下,对管路系统重新布局,增加分汽缸,由分汽缸分出各走向主管,保证主管供汽均匀;经过立管阀门调节,保证各立管供汽均匀;调整疏水器的布置每路立管安装一组疏水器, 解决因供汽不均造成部分冷凝管过热,而使底层散热片出现冷凝管比进汽管压力高的蒸汽反冲现象。(2)主管、立管积水主、立管积水原因多方面,最主要原因是主管末端冷凝水无排水装置,以及前面所述底层散热片出现冷凝管比进汽管压力高的蒸汽反冲现象,而使立管底端积水,散热片不制热。原立管与主管连接为侧开三通,主管冷凝水流入立管,至使散热片不通汽无法制热。可在主管末(底)端增加带旁通的疏水装置,使冷凝水直接由底端排至原冷凝水回收管;把原立管与主管连接的侧开三通改为上42024 年 4 月 19 日...
