保温施工方案提要模板

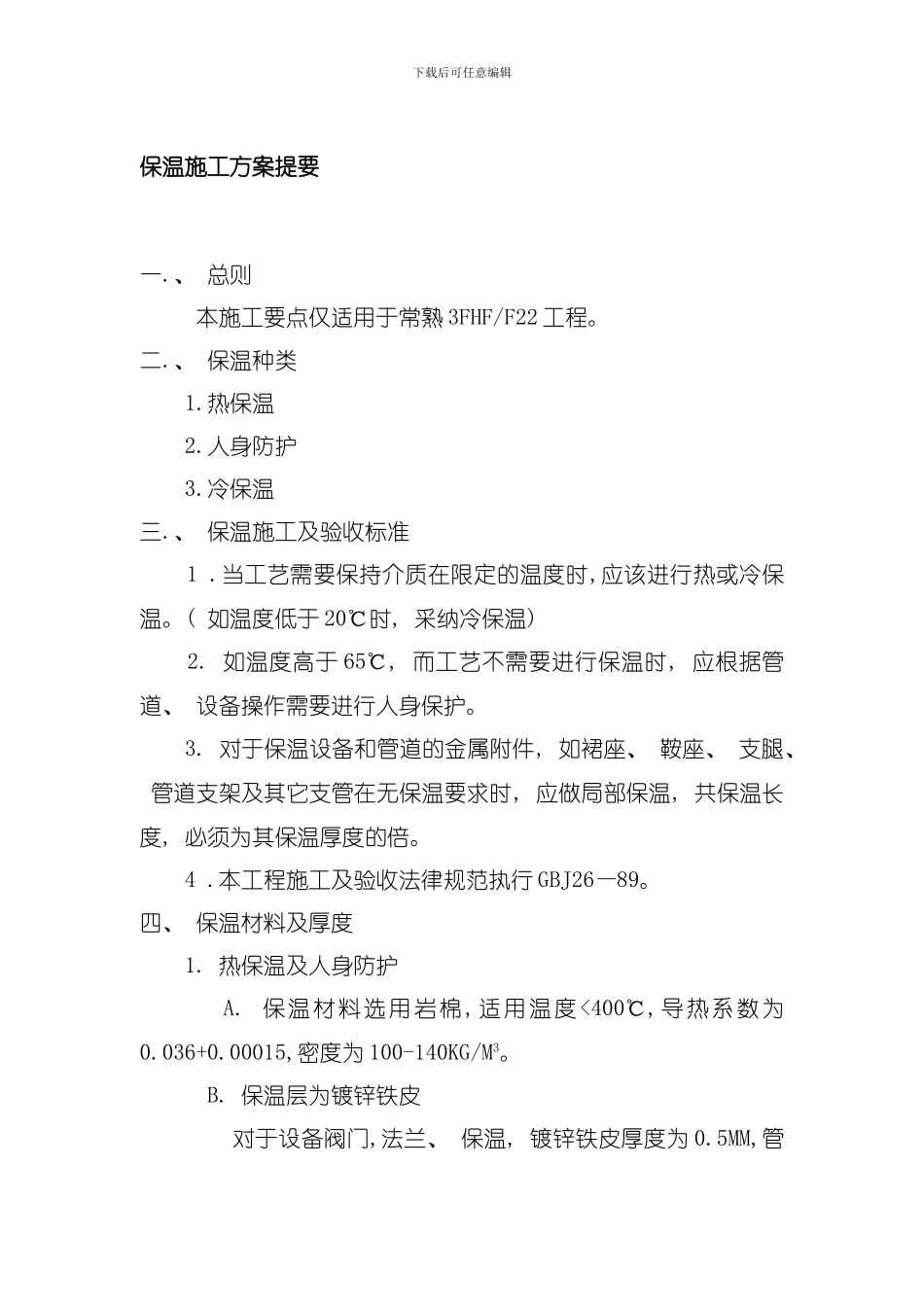

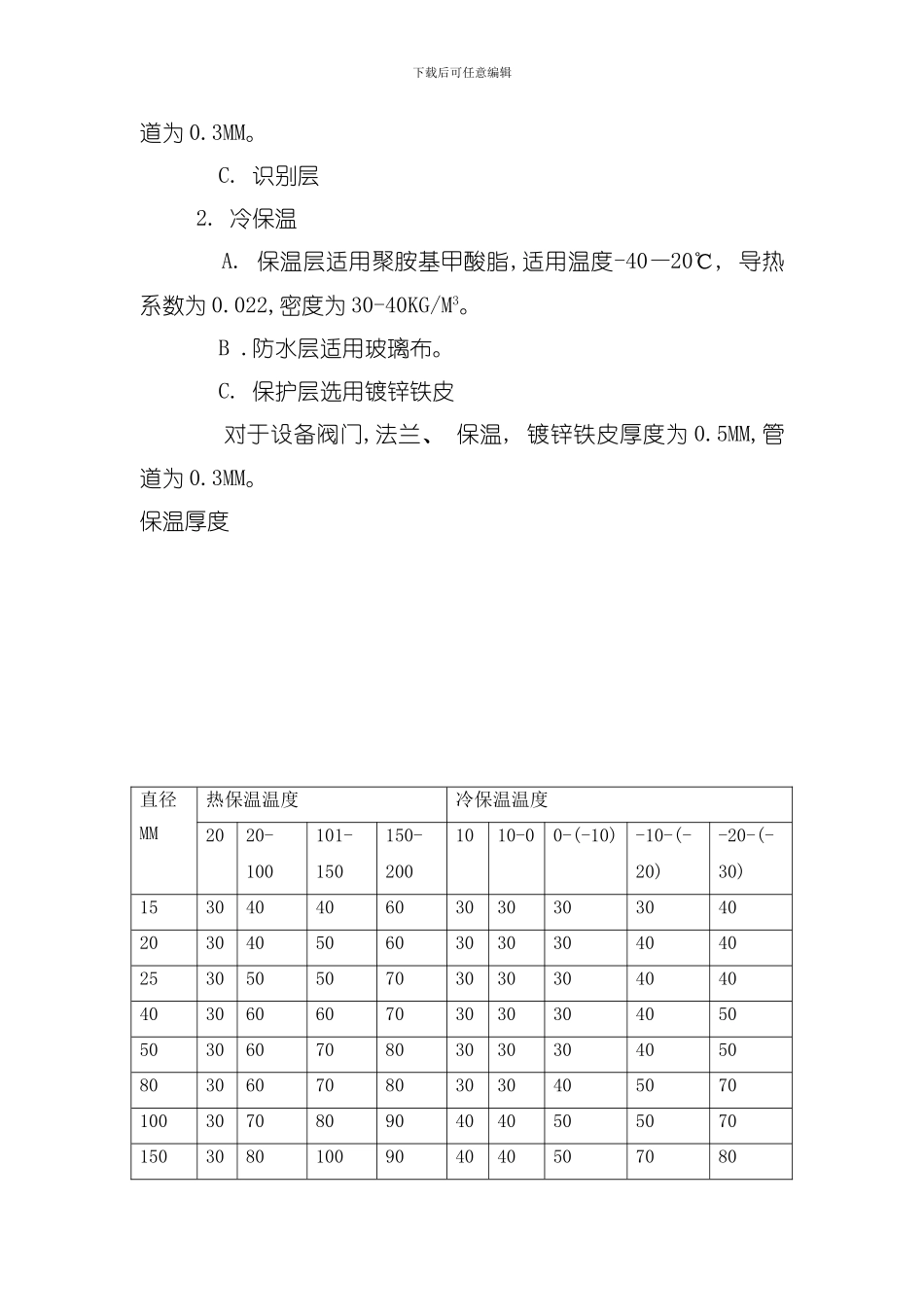

下载后可任意编辑保温施工方案提要一.、 总则 本施工要点仅适用于常熟 3FHF/F22 工程。二.、 保温种类 1.热保温 2.人身防护 3.冷保温三.、 保温施工及验收标准 1 .当工艺需要保持介质在限定的温度时,应该进行热或冷保温。( 如温度低于 20℃时, 采纳冷保温) 2. 如温度高于 65℃, 而工艺不需要进行保温时, 应根据管道、 设备操作需要进行人身保护。 3. 对于保温设备和管道的金属附件, 如裙座、 鞍座、 支腿、 管道支架及其它支管在无保温要求时, 应做局部保温, 共保温长度, 必须为其保温厚度的倍。 4 .本工程施工及验收法律规范执行 GBJ26—89。四、 保温材料及厚度 1. 热保温及人身防护 A. 保温材料选用岩棉,适用温度<400℃,导热系数为0.036+0.00015,密度为 100-140KG/M3。 B. 保温层为镀锌铁皮 对于设备阀门,法兰、 保温, 镀锌铁皮厚度为 0.5MM,管下载后可任意编辑道为 0.3MM。 C. 识别层 2. 冷保温 A. 保温层适用聚胺基甲酸脂,适用温度-40—20℃, 导热系数为 0.022,密度为 30-40KG/M3。 B .防水层适用玻璃布。 C. 保护层选用镀锌铁皮 对于设备阀门,法兰、 保温, 镀锌铁皮厚度为 0.5MM,管道为 0.3MM。保温厚度直径MM热保温温度冷保温温度2020-100101-150150-2001010-00-(-10)-10-(-20)-20-(-30)1530404060303030304020304050603030304040253050507030303040404030606070303030405050306070803030304050803060708030304050701003070809040405050701503080100904040507080下载后可任意编辑2004080100110404050708025040801001104040507080设备508010012050505080100五、 保温工作指南 5.1 热保温 5.1.1 总则管道和设备热保温材料及辅助材料如下:管道、 弯头、 异径接头、 三通、 阀、 法兰设备保温人身防护保温人身防护保温人身防护1 管道包岩棉0000002 电镀铁丝0000003 镀锌铁皮000000 5.1.2 管道、 弯头、 三通和异径接头 (1) 对于直管道, 符合管道直径的岩棉包覆层要贴紧管道表面并用铁丝箍紧。 (2) 对于弯头, 岩棉包覆层要切割成一个个部分配合管子曲线, 并沿曲线表面安装。 每一部分的中间用铁丝箍紧。 对于直径小的弯头( 小于 50A) , 管子包岩棉斜角切开后再对接。 (3) 对于三通, 一般地, 首先对主管子包岩棉, 然后切割旁路管子一端的岩棉, 使其配合主管道, 并将旁路管也保温。 (4) 对异径接头, 大径管道的岩棉层要延伸到小直径管道...
