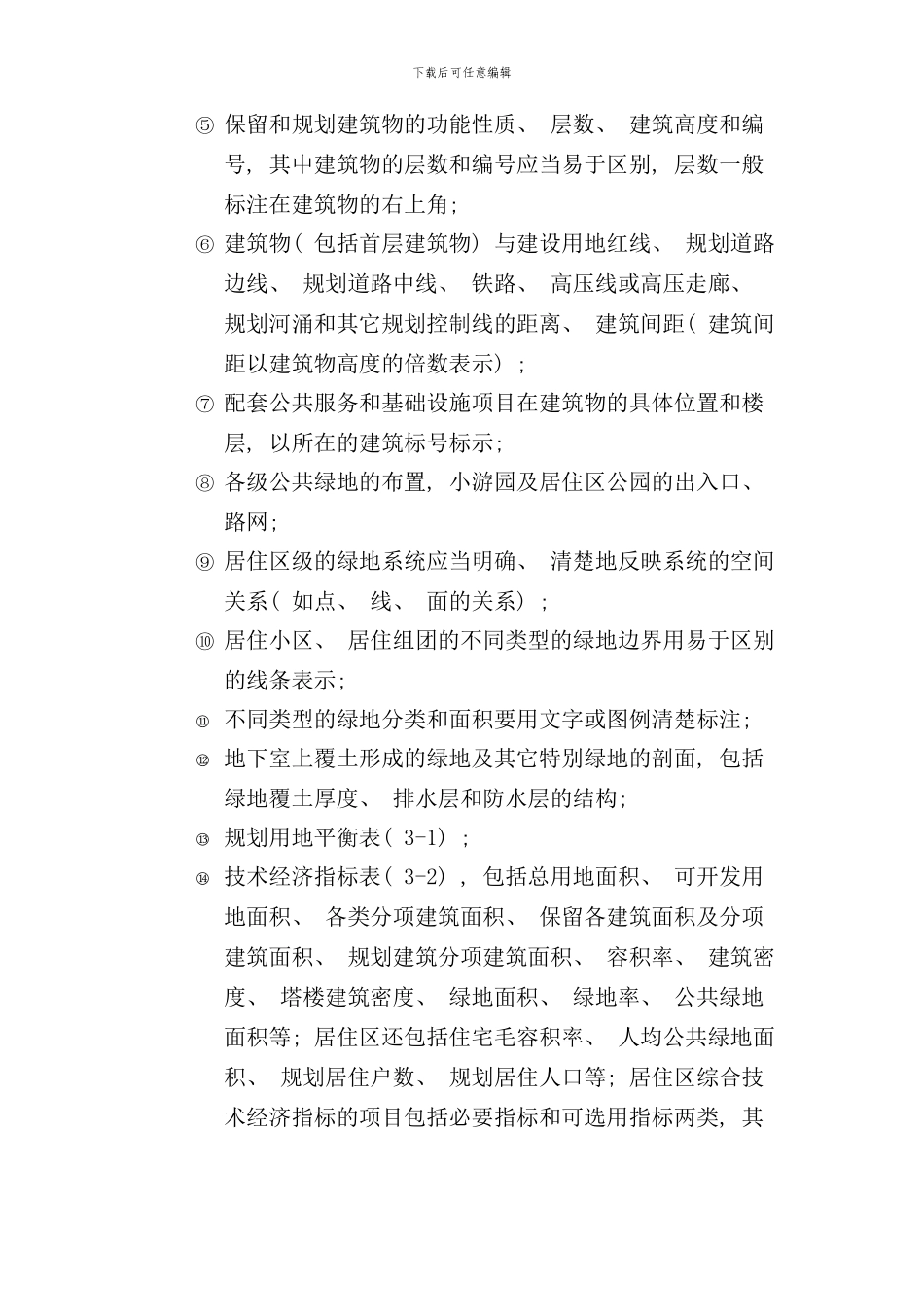

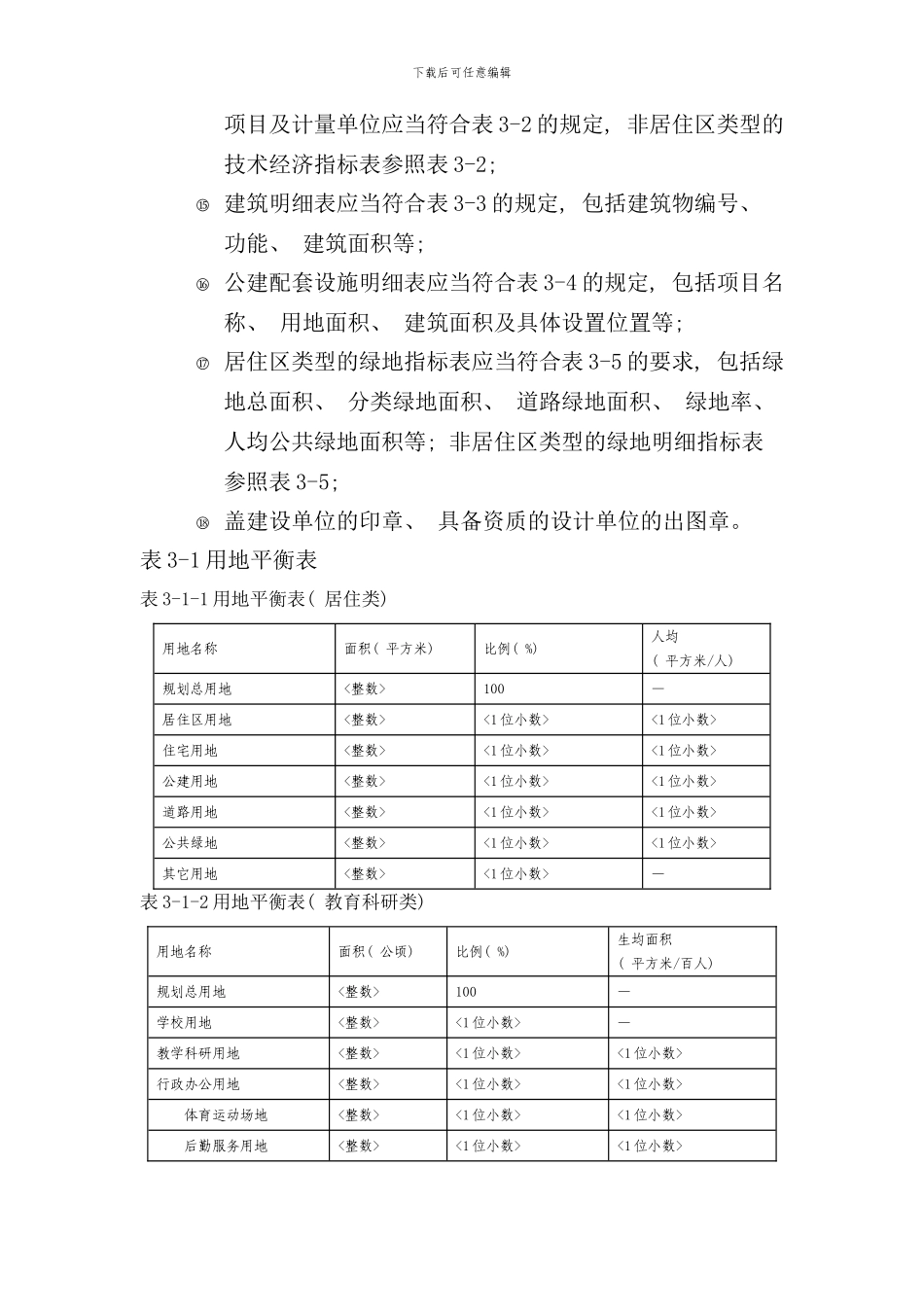

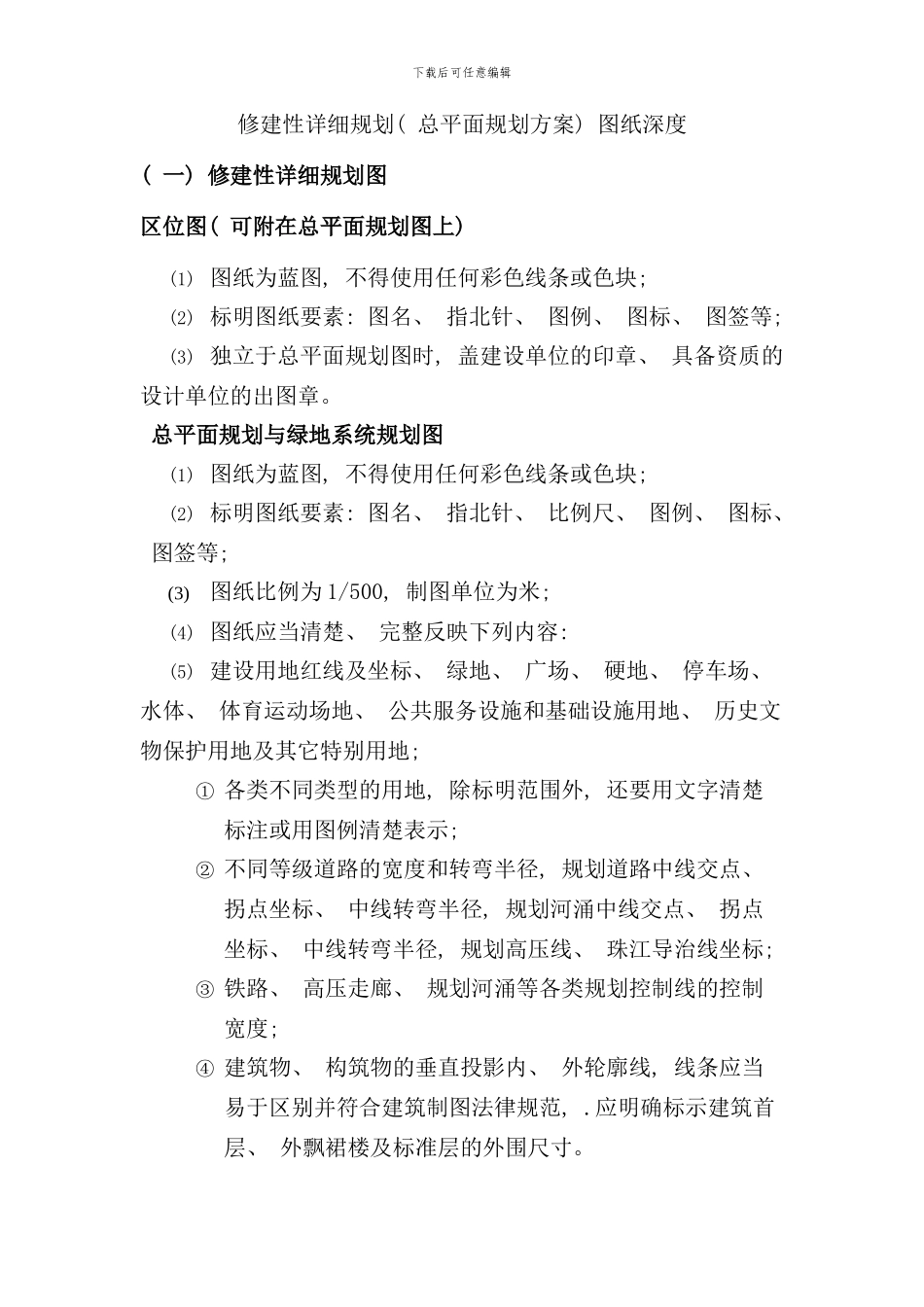

下载后可任意编辑修建性详细规划( 总平面规划方案) 图纸深度( 一) 修建性详细规划图区位图( 可附在总平面规划图上) (1) 图纸为蓝图, 不得使用任何彩色线条或色块; (2) 标明图纸要素: 图名、 指北针、 图例、 图标、 图签等; (3) 独立于总平面规划图时, 盖建设单位的印章、 具备资质的设计单位的出图章。 总平面规划与绿地系统规划图(1) 图纸为蓝图, 不得使用任何彩色线条或色块; (2) 标明图纸要素: 图名、 指北针、 比例尺、 图例、 图标、 图签等; (3)图纸比例为 1/500, 制图单位为米; (4) 图纸应当清楚、 完整反映下列内容: (5) 建设用地红线及坐标、 绿地、 广场、 硬地、 停车场、 水体、 体育运动场地、 公共服务设施和基础设施用地、 历史文物保护用地及其它特别用地; ① 各类不同类型的用地, 除标明范围外, 还要用文字清楚标注或用图例清楚表示; ② 不同等级道路的宽度和转弯半径, 规划道路中线交点、 拐点坐标、 中线转弯半径, 规划河涌中线交点、 拐点坐标、 中线转弯半径, 规划高压线、 珠江导治线坐标; ③ 铁路、 高压走廊、 规划河涌等各类规划控制线的控制宽度; ④ 建筑物、 构筑物的垂直投影内、 外轮廓线, 线条应当易于区别并符合建筑制图法律规范, .应明确标示建筑首层、 外飘裙楼及标准层的外围尺寸。下载后可任意编辑⑤ 保留和规划建筑物的功能性质、 层数、 建筑高度和编号, 其中建筑物的层数和编号应当易于区别, 层数一般标注在建筑物的右上角; ⑥ 建筑物( 包括首层建筑物) 与建设用地红线、 规划道路边线、 规划道路中线、 铁路、 高压线或高压走廊、 规划河涌和其它规划控制线的距离、 建筑间距( 建筑间距以建筑物高度的倍数表示) ; ⑦ 配套公共服务和基础设施项目在建筑物的具体位置和楼层, 以所在的建筑标号标示; ⑧ 各级公共绿地的布置, 小游园及居住区公园的出入口、 路网; ⑨ 居住区级的绿地系统应当明确、 清楚地反映系统的空间关系( 如点、 线、 面的关系) ; ⑩ 居住小区、 居住组团的不同类型的绿地边界用易于区别的线条表示; ⑪ 不同类型的绿地分类和面积要用文字或图例清楚标注; ⑫ 地下室上覆土形成的绿地及其它特别绿地的剖面, 包括绿地覆土厚度、 排水层和防水层的结构; ⑬ 规划用地平衡表( 3-1) ; ⑭ 技术经济指标表( 3-2) , 包括总用地面积、 可开发用地面积、 各类分项建筑面...
