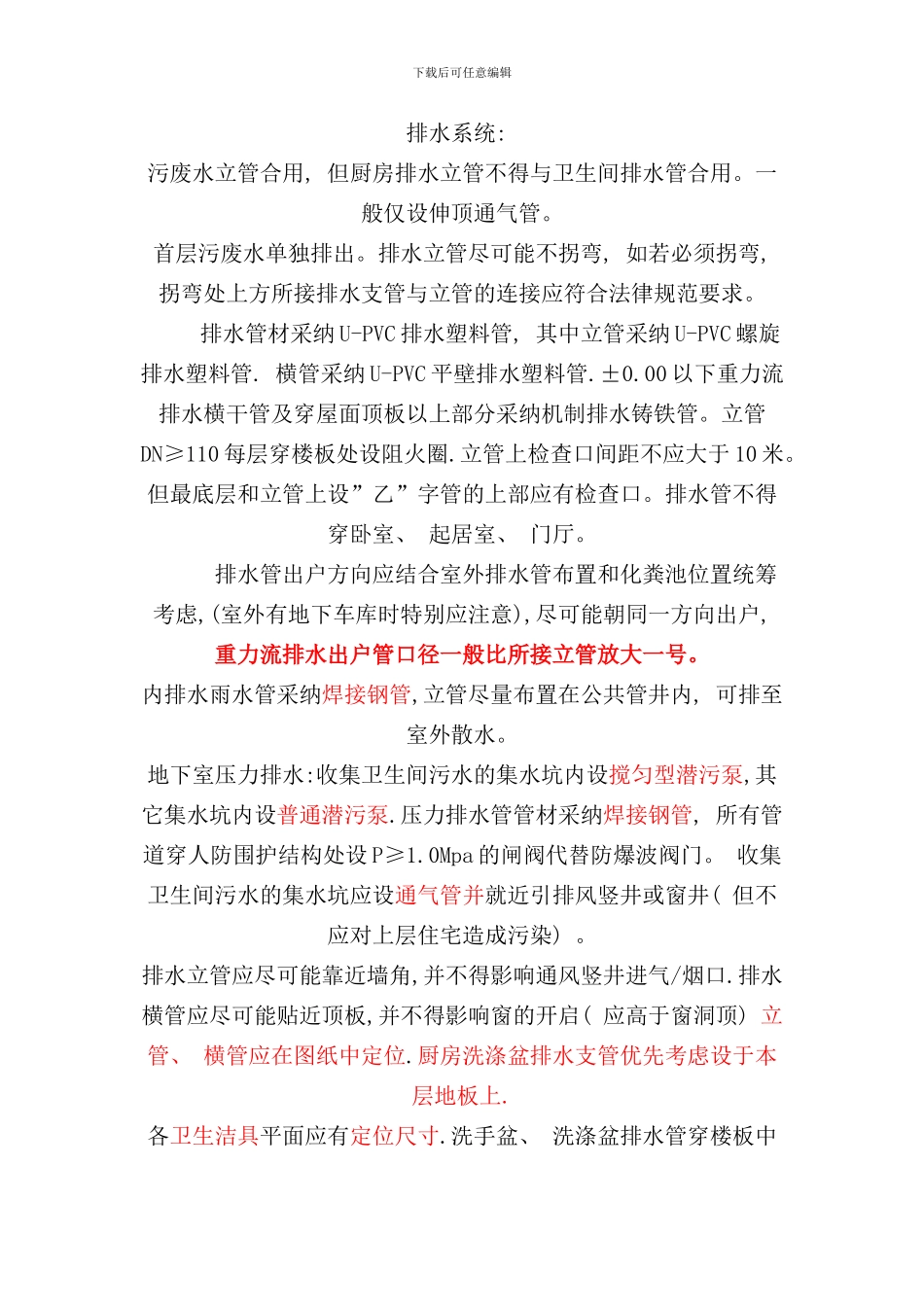

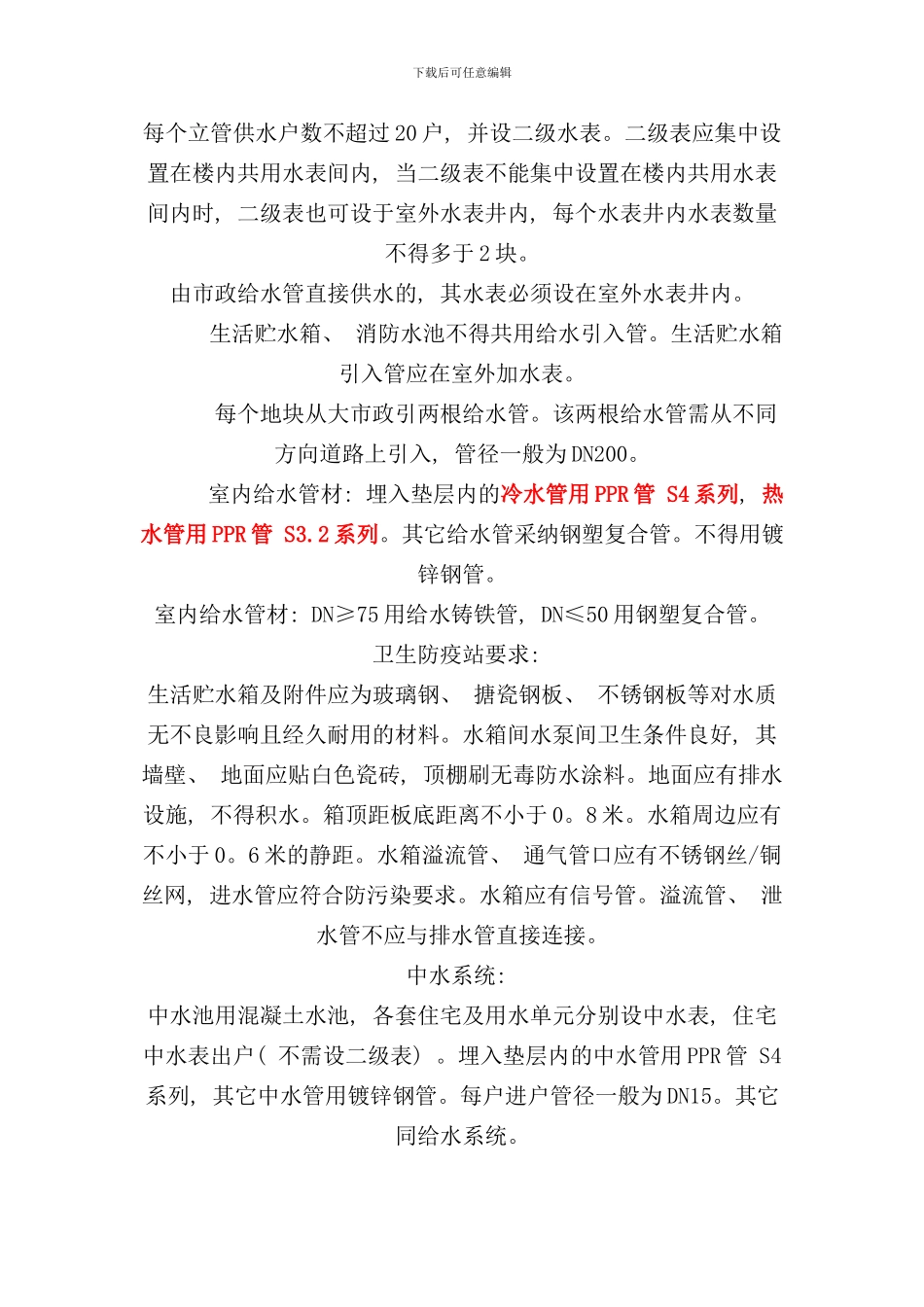

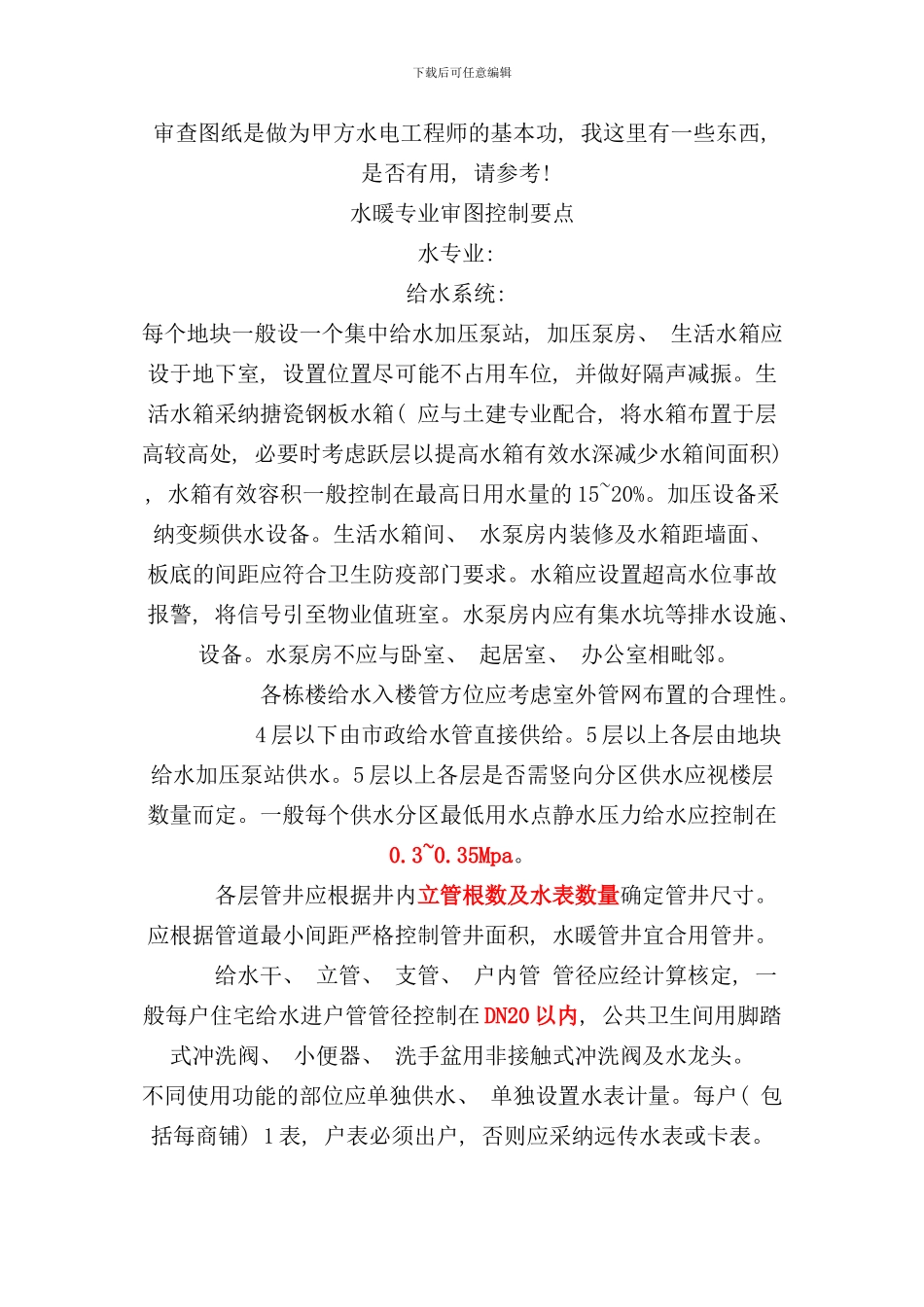

下载后可任意编辑审查图纸是做为甲方水电工程师的基本功, 我这里有一些东西, 是否有用, 请参考! 水暖专业审图控制要点水专业: 给水系统: 每个地块一般设一个集中给水加压泵站, 加压泵房、 生活水箱应设于地下室, 设置位置尽可能不占用车位, 并做好隔声减振。生活水箱采纳搪瓷钢板水箱( 应与土建专业配合, 将水箱布置于层高较高处, 必要时考虑跃层以提高水箱有效水深减少水箱间面积) , 水箱有效容积一般控制在最高日用水量的 15~20%。加压设备采纳变频供水设备。生活水箱间、 水泵房内装修及水箱距墙面、 板底的间距应符合卫生防疫部门要求。水箱应设置超高水位事故报警, 将信号引至物业值班室。水泵房内应有集水坑等排水设施、 设备。水泵房不应与卧室、 起居室、 办公室相毗邻。 各栋楼给水入楼管方位应考虑室外管网布置的合理性。 4 层以下由市政给水管直接供给。5 层以上各层由地块给水加压泵站供水。5 层以上各层是否需竖向分区供水应视楼层数量而定。一般每个供水分区最低用水点静水压力给水应控制在0.3~0.35Mpa。 各层管井应根据井内立管根数及水表数量确定管井尺寸。应根据管道最小间距严格控制管井面积, 水暖管井宜合用管井。 给水干、 立管、 支管、 户内管 管径应经计算核定, 一般每户住宅给水进户管管径控制在 DN20 以内, 公共卫生间用脚踏式冲洗阀、 小便器、 洗手盆用非接触式冲洗阀及水龙头。不同使用功能的部位应单独供水、 单独设置水表计量。每户( 包括每商铺) 1 表, 户表必须出户, 否则应采纳远传水表或卡表。下载后可任意编辑每个立管供水户数不超过 20 户, 并设二级水表。二级表应集中设置在楼内共用水表间内, 当二级表不能集中设置在楼内共用水表间内时, 二级表也可设于室外水表井内, 每个水表井内水表数量不得多于 2 块。由市政给水管直接供水的, 其水表必须设在室外水表井内。 生活贮水箱、 消防水池不得共用给水引入管。生活贮水箱引入管应在室外加水表。 每个地块从大市政引两根给水管。该两根给水管需从不同方向道路上引入, 管径一般为 DN200。 室内给水管材: 埋入垫层内的冷水管用 PPR 管 S4 系列, 热水管用 PPR 管 S3.2 系列。其它给水管采纳钢塑复合管。不得用镀锌钢管。室内给水管材: DN≥75 用给水铸铁管, DN≤50 用钢塑复合管。卫生防疫站要求: 生活贮水箱及附件应为玻璃钢、 搪瓷钢板、 不锈钢板等对水质无不良影响且经久耐用的...
