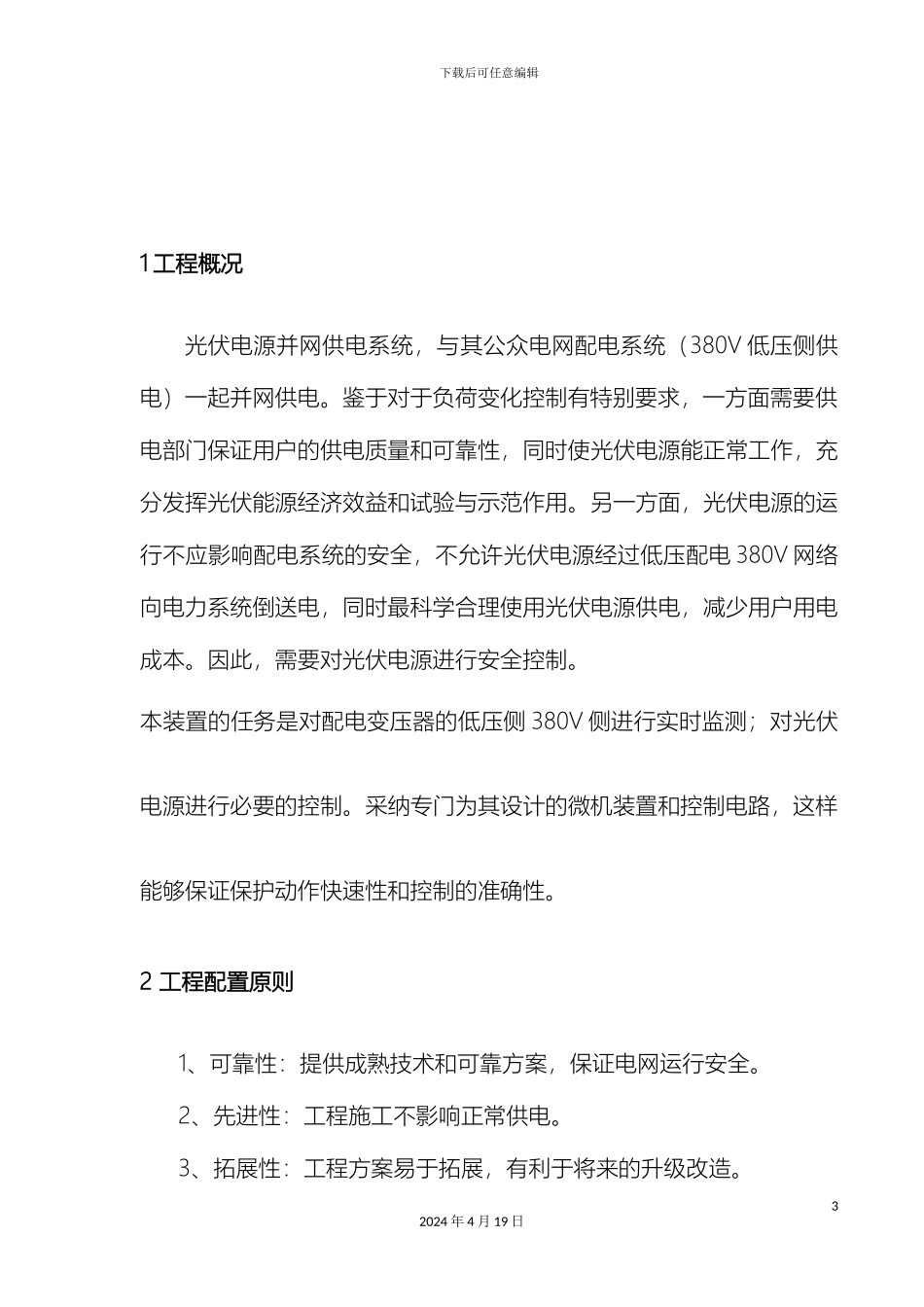

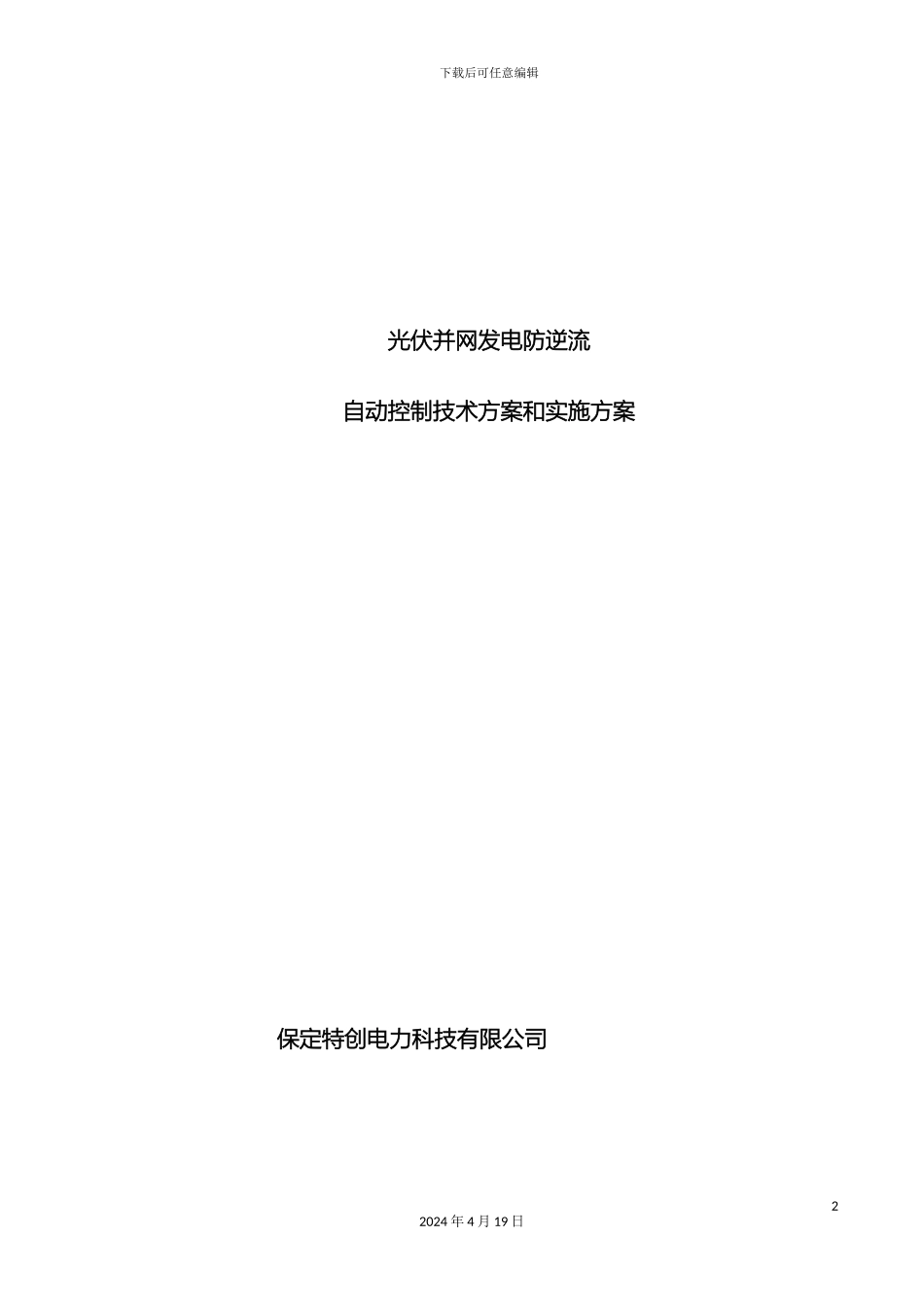

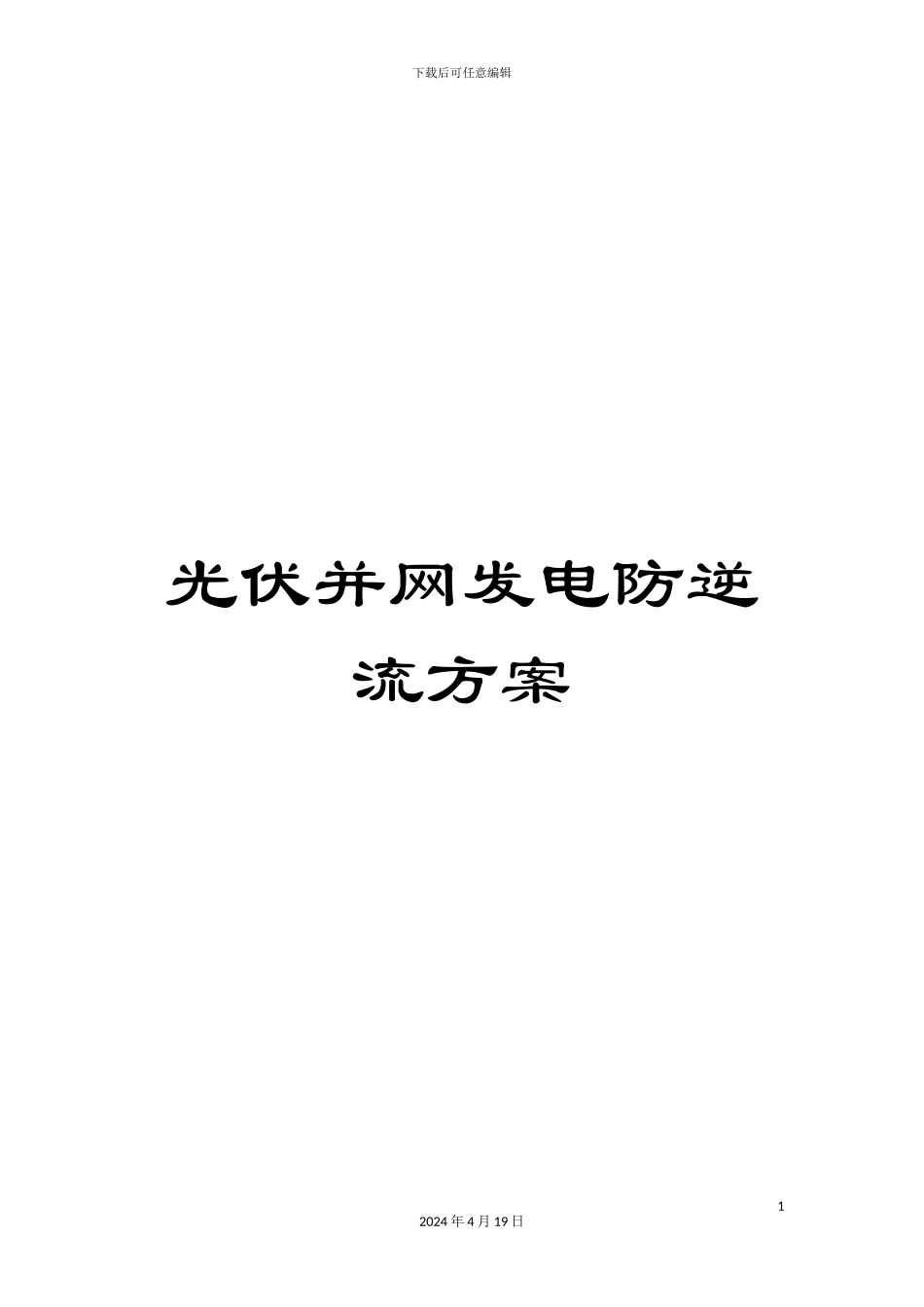

下载后可任意编辑光伏并网发电防逆流方案12024 年 4 月 19 日下载后可任意编辑光伏并网发电防逆流自动控制技术方案和实施方案 保定特创电力科技有限公司 22024 年 4 月 19 日下载后可任意编辑1 工程概况光伏电源并网供电系统，与其公众电网配电系统（380V 低压侧供电）一起并网供电。鉴于对于负荷变化控制有特别要求，一方面需要供电部门保证用户的供电质量和可靠性，同时使光伏电源能正常工作，充分发挥光伏能源经济效益和试验与示范作用。另一方面，光伏电源的运行不应影响配电系统的安全，不允许光伏电源经过低压配电 380V 网络向电力系统倒送电，同时最科学合理使用光伏电源供电，减少用户用电成本。因此，需要对光伏电源进行安全控制。本装置的任务是对配电变压器的低压侧 380V 侧进行实时监测；对光伏电源进行必要的控制。采纳专门为其设计的微机装置和控制电路，这样能够保证保护动作快速性和控制的准确性。2 工程配置原则1、可靠性：提供成熟技术和可靠方案，保证电网运行安全。2、先进性：工程施工不影响正常供电。3、拓展性：工程方案易于拓展，有利于将来的升级改造。32024 年 4 月 19 日下载后可任意编辑4、智能性：先进的逻辑分析和控制手段，合理有效地提供清洁能源。3 方案概述光伏电源工程供电系统的运行方式：光伏电源并网供电由光伏逆变器经过主变低压 380V 侧后，并网于供电局主进线线路。图纸见附图。根据以上运行方式，这时的逆功率监控装置控制要求如下：电流测量点为变压器的低压侧(或系统主进线)380V 电力局总入口电流：IA,IB,IC。（由 CT 来）电压测量点为变压器的低压侧 380V 并网电压：UAB、UBC。（电压直接采集来）1、两个 CT 互感器的倍率为 A/5A；根据现场配置，精度 0.5 级2、电压回路接线,为直接采集式.直接接在并网 380V 侧即可.3、每个并网点需要控制的逆变器为 3-6 台，15KW. 20KW.4、控制逆变器的方式为经过沟通接触器分,合闸逆变器的沟通侧方式。42024 年 4 月 19 日下载后可任意编辑3.1 解决方案基于以上分析，我们提出以下解决方案：在每个并网点的低压侧电力局公网入口处安装一台 TC-3065 逆功率监控装置。实时监测 380V 低压线路的电流电压和功率方向、幅值，同时 TC-3065 逆功率监控装置控制多路接触器,控制逆变器的沟通输出，TC-3065 逆功率监控装置的外围设备（如电流互感器、空开、通讯线缆），用户需根据图纸设计自行安装在现场的低压沟通...
