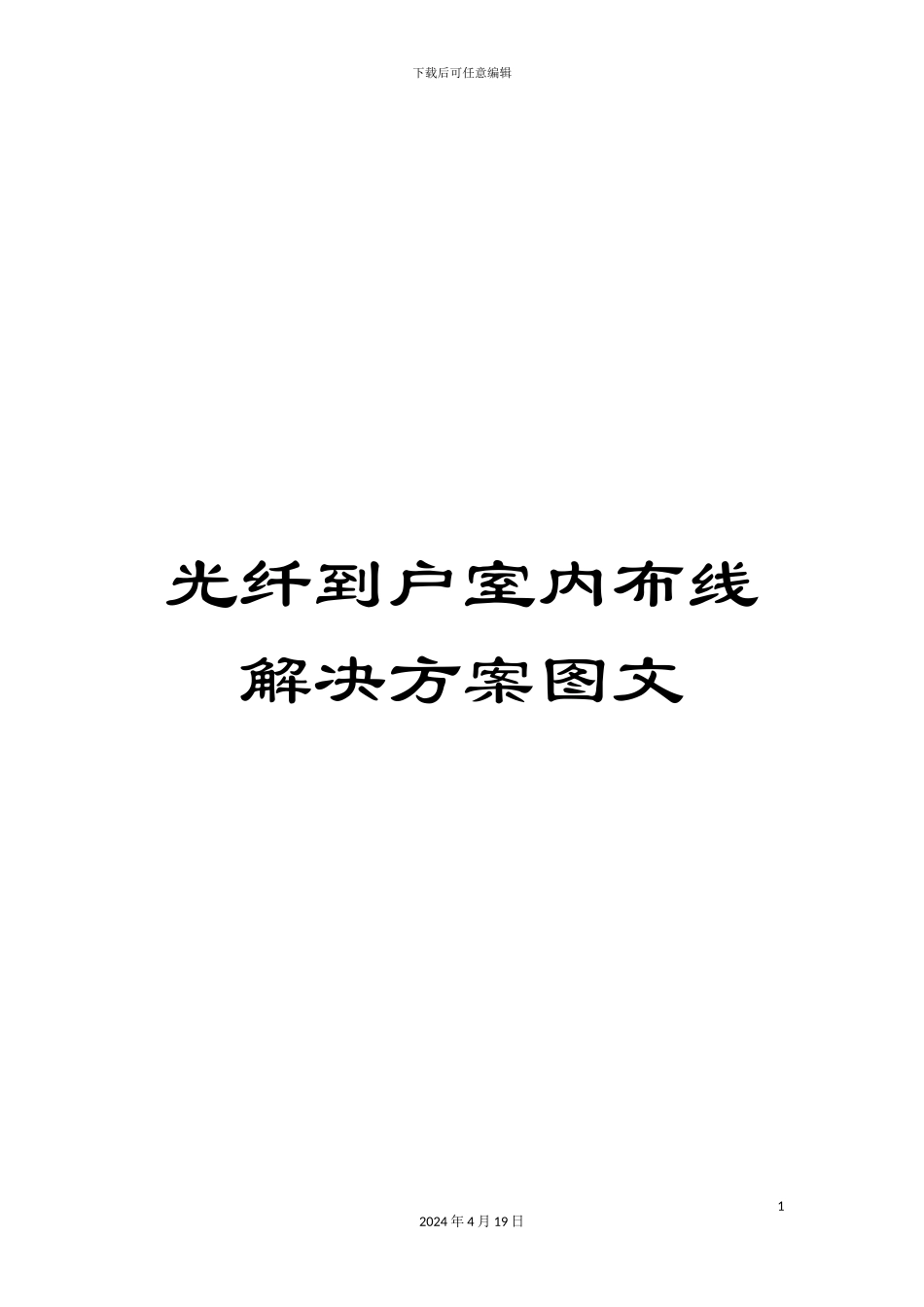

下载后可任意编辑光纤到户室内布线解决方案图文12024 年 4 月 19 日下载后可任意编辑光纤到户室内布线解决方案（图文） 1、室内通信设施说明（适合已经安装综合信息箱的业主） 作为中国电信第一批光纤到户（FTTH）住宅小区，您的家庭已经安装了入户光纤和综合信息箱。综合信息箱位于您家庭内的入户门附近，安装位置和外观如下图所示：22024 年 4 月 19 日下载后可任意编辑 图 1－1 信息箱安装位置及外观示意图 注：图中红色线条表示五类线（网线）。合信息箱是安装在您家庭内用于安装网络终端设备的箱体，请您装修时不要移改信息箱的安装位置，不要安装其它设备，也不要存放杂物，以免影32024 年 4 月 19 日下载后可任意编辑响网络速率和质量。网络设备需要电源，请确认箱体内市电已引入。 箱体内已安装有入户光纤，可提供超高速数据传输速率。光纤不同于五类线和双绞线，易损坏且较难修复，请您务必注意不要弯曲折断。 图 1－2 入户光纤示意图 注意：入户光纤接头内可能有不可见激光输出，您在平常使用过程中千万不要随意拆卸或用肉眼直视，以免损伤眼睛。42024 年 4 月 19 日下载后可任意编辑 （以下部分适用于没有安装综合信息箱、但安装了光纤信息面板的业主） 作为中国电信第一批光纤到户（FTTH）住宅小区，中国电信已经为您的家庭提供了入户光纤和光纤信息面板。 示例：光纤信息面板位于您家庭的客厅电视墙，入户光纤预埋位置和光纤信息面板安装位置示例如下图所示： 图 1－3 信息面板及入户光纤预埋位置示意图52024 年 4 月 19 日下载后可任意编辑 面板内已安装有入户光，提供超高速数据传输速率。光纤不同于五类线和双绞线，易损坏且较难修复请您务必注意不要弯曲折断。 光纤信息面板是安装在您家庭内用于接入入户光纤和网络设备的连接设施，也属于易损坏物品。请您在装修时不要移动光纤面板的安装位置。 图 1－4 入户光器及信息面板示意图 二、家庭装修布线方法 为了满足您随时随地的通话、上网、视频、娱乐等信息化家居要求，我们建议您在如下位置安装双口信息面板，见图 2－1：62024 年 4 月 19 日下载后可任意编辑 图 2－1 双口信息插座示意图72024 年 4 月 19 日下载后可任意编辑 图 2－2 家庭布线示意图82024 年 4 月 19 日下载后可任意编辑 图 2－3 家庭布线施工示意图 从每一个信息面板到综合信息箱处都需要一条五类线（网线），请不要选择普通电话线...
