光缆施工现场及验收的检测方法与标准

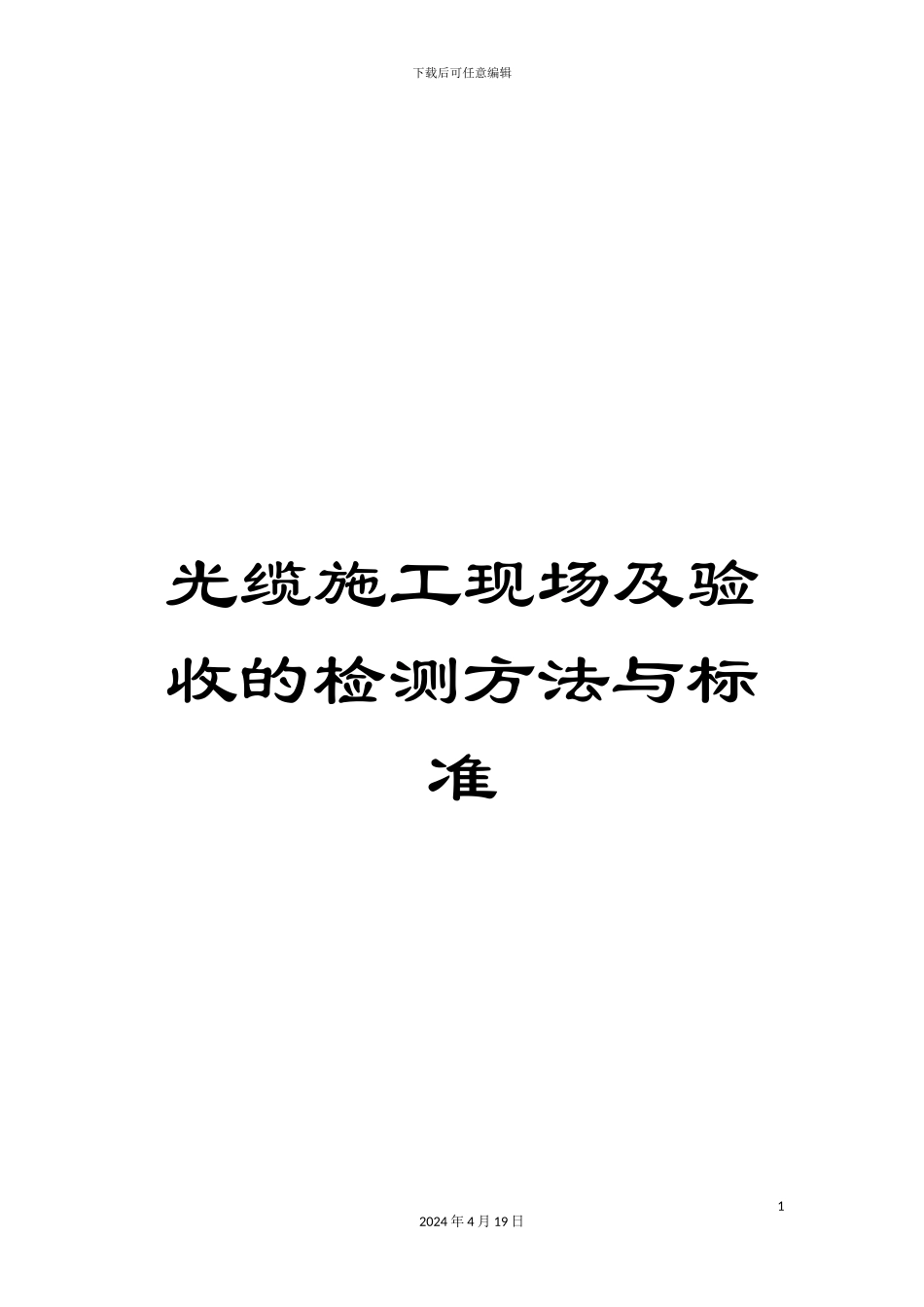

光缆施工现场及验收的检测方法与标准_第1页
1/15

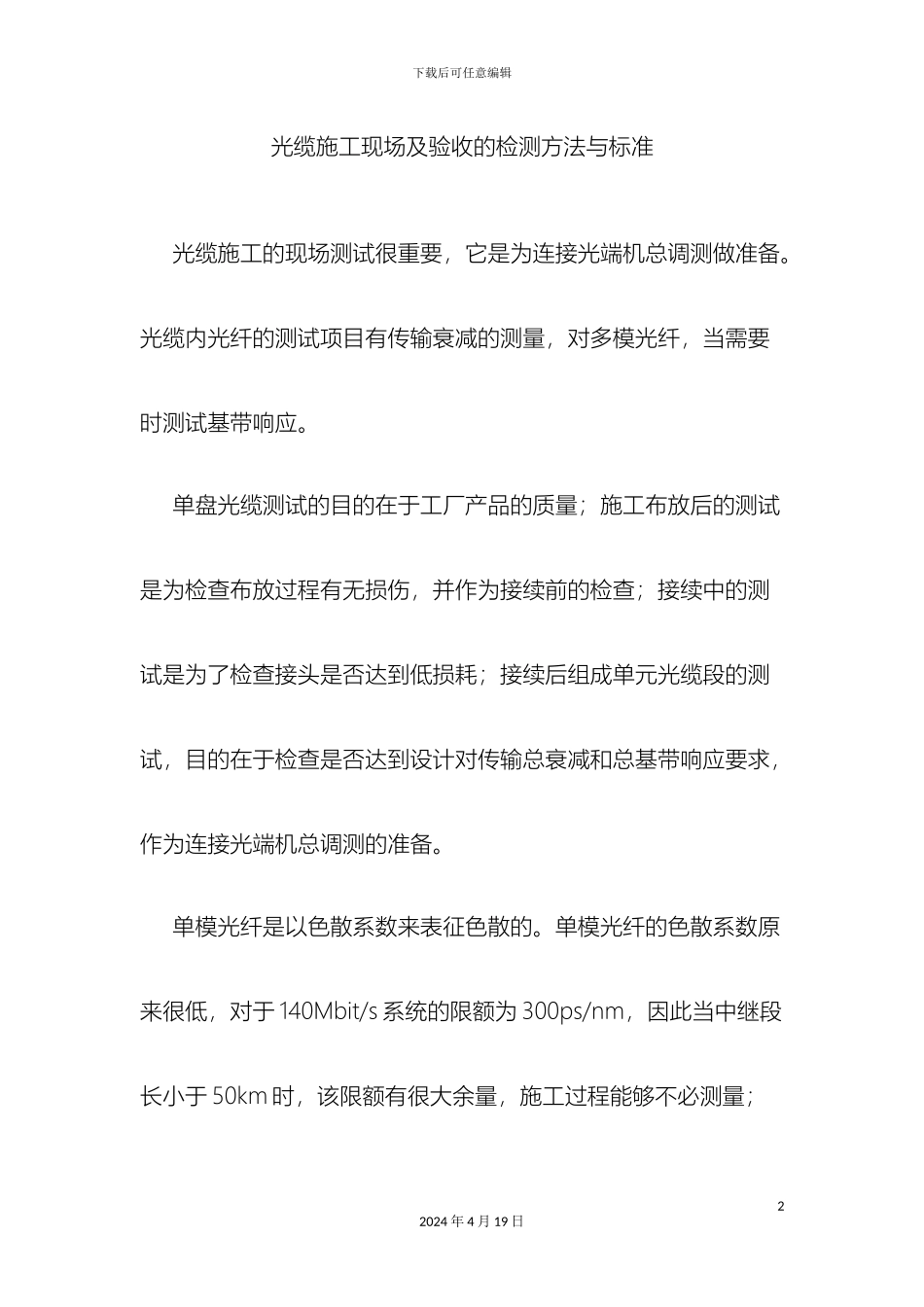

光缆施工现场及验收的检测方法与标准_第2页
2/15

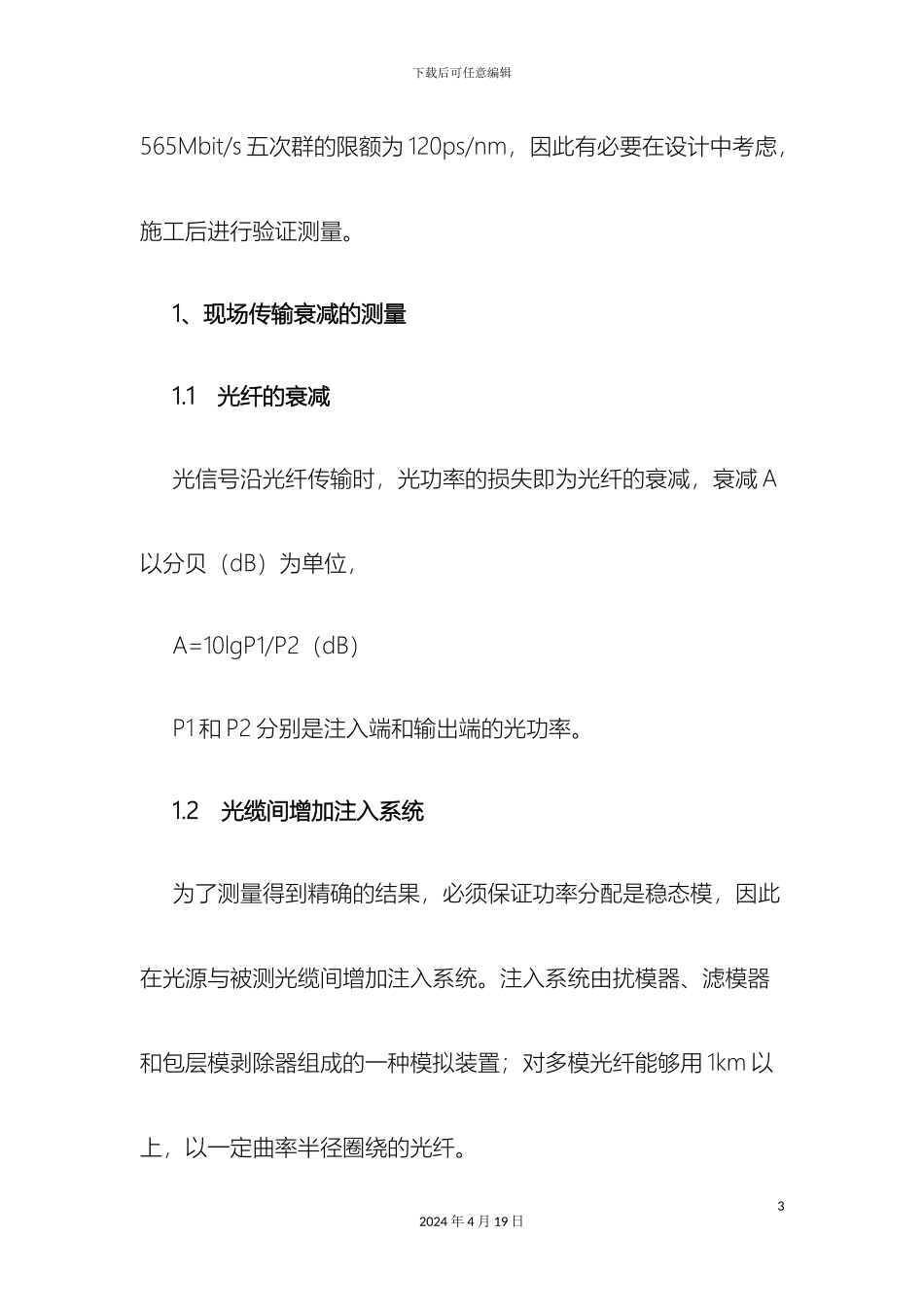

光缆施工现场及验收的检测方法与标准_第3页
3/15
下载后可任意编辑光缆施工现场及验收的检测方法与标准12024 年 4 月 19 日下载后可任意编辑光缆施工现场及验收的检测方法与标准光缆施工的现场测试很重要,它是为连接光端机总调测做准备。光缆内光纤的测试项目有传输衰减的测量,对多模光纤,当需要时测试基带响应。单盘光缆测试的目的在于工厂产品的质量;施工布放后的测试是为检查布放过程有无损伤,并作为接续前的检查;接续中的测试是为了检查接头是否达到低损耗;接续后组成单元光缆段的测试,目的在于检查是否达到设计对传输总衰减和总基带响应要求,作为连接光端机总调测的准备。单模光纤是以色散系数来表征色散的。单模光纤的色散系数原来很低,对于 140Mbit/s 系统的限额为 300ps/nm,因此当中继段长小于 50km 时,该限额有很大余量,施工过程能够不必测量;22024 年 4 月 19 日下载后可任意编辑565Mbit/s 五次群的限额为 120ps/nm,因此有必要在设计中考虑,施工后进行验证测量。1、现场传输衰减的测量1.1 光纤的衰减光信号沿光纤传输时,光功率的损失即为光纤的衰减,衰减 A以分贝(dB)为单位,A=10lgP1/P2(dB)P1 和 P2 分别是注入端和输出端的光功率。1.2 光缆间增加注入系统为了测量得到精确的结果,必须保证功率分配是稳态模,因此在光源与被测光缆间增加注入系统。注入系统由扰模器、滤模器和包层模剥除器组成的一种模拟装置;对多模光纤能够用 1km 以上,以一定曲率半径圈绕的光纤。32024 年 4 月 19 日下载后可任意编辑1.3 3 种测试方法比较CCITT 建议 G.651 推举了 3 种测试方法。即剪断法、和后向散射法。剪断法精度高但有破坏性;介入损耗法是非破坏性,精度不如剪断法;而后向散射法,即用光时域反射仪(OTDR)测量,功能全、精度高和无破坏性,测量数据可直接打印出来。1.4 用光时域反射仪(OTDR)测量的优点用光时域反射仪(OTDR)测试只需在光纤的一端进行,如图1、2 所示,用这种仪表不但能够测量光纤的衰减系数,还能提供沿光纤长度衰减特性的详细情况,检测光纤的物理缺陷或断裂点的位置,测定接头的衰减和位置,以及被测光纤的长度,这种仪器带有打印机,能够把测绘的曲线打印出来。42024 年 4 月 19 日下载后可任意编辑 图 1 光时域反射仪的框图 图 2 后向散射功率的典型曲线现场光纤接续由 OTDR 监视进行,熔接机在熔接完一根芯后都会给出熔接点的估算衰耗值,其估算一般都是本地纤芯直观监测,52024 年 ...
