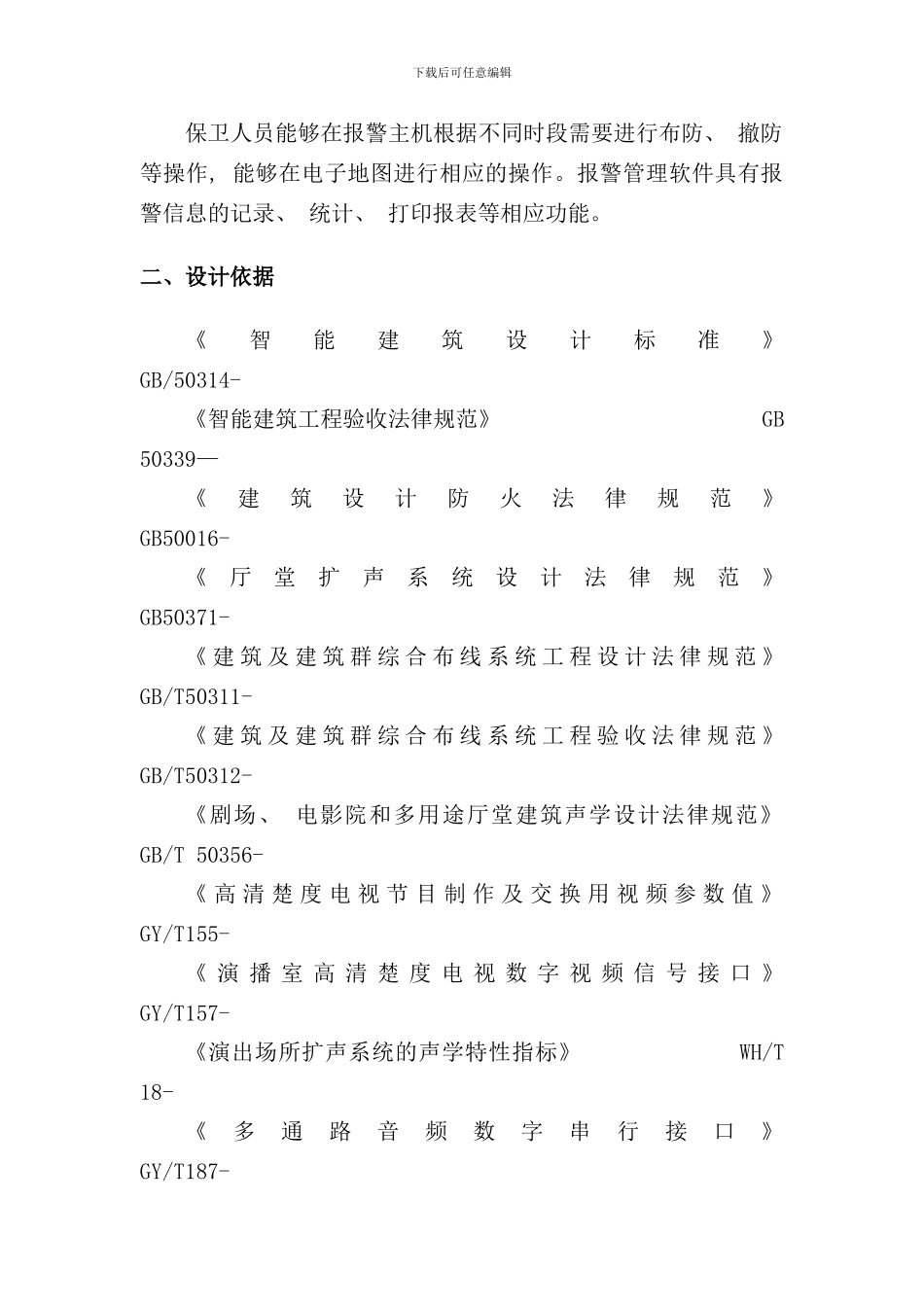

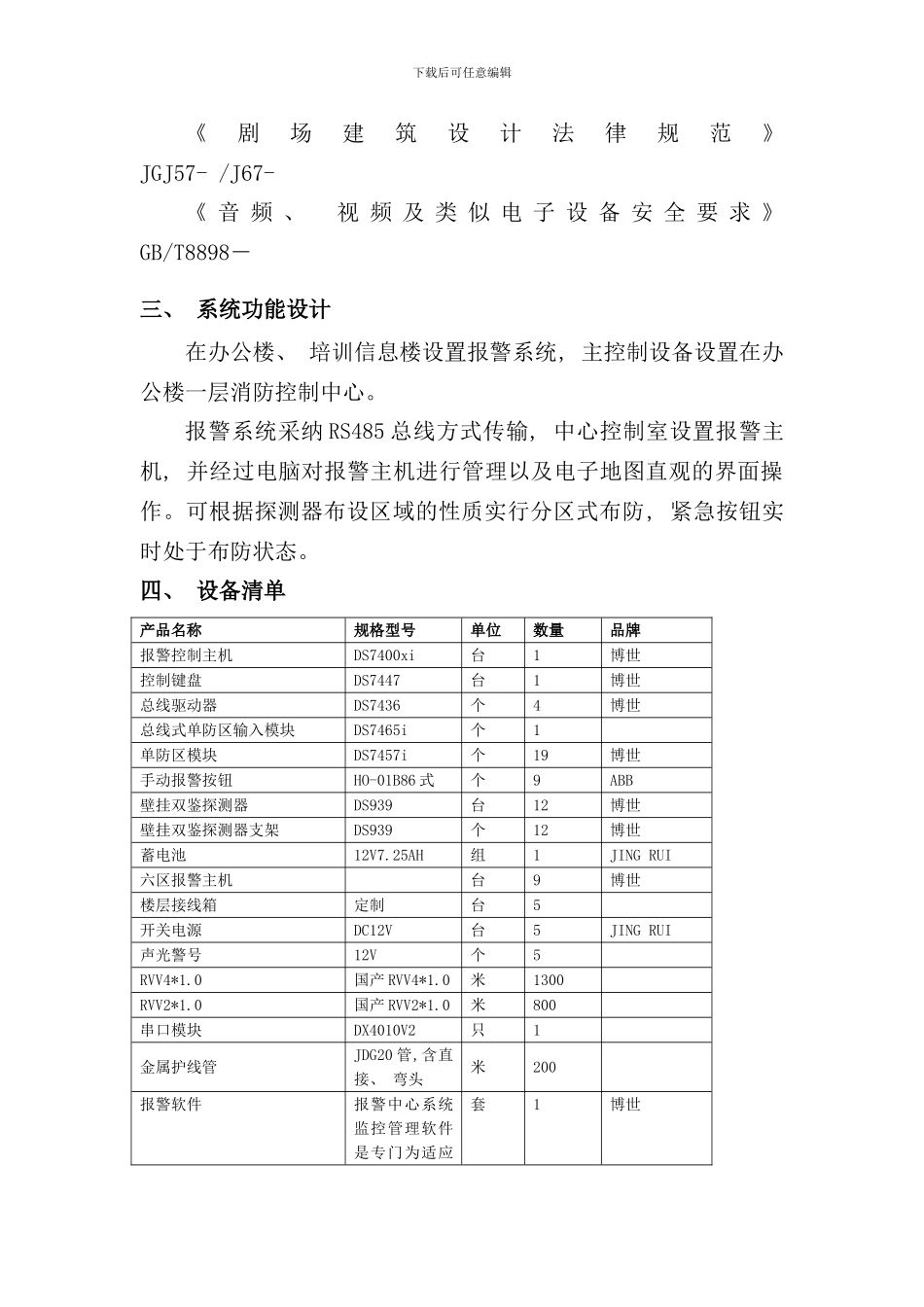

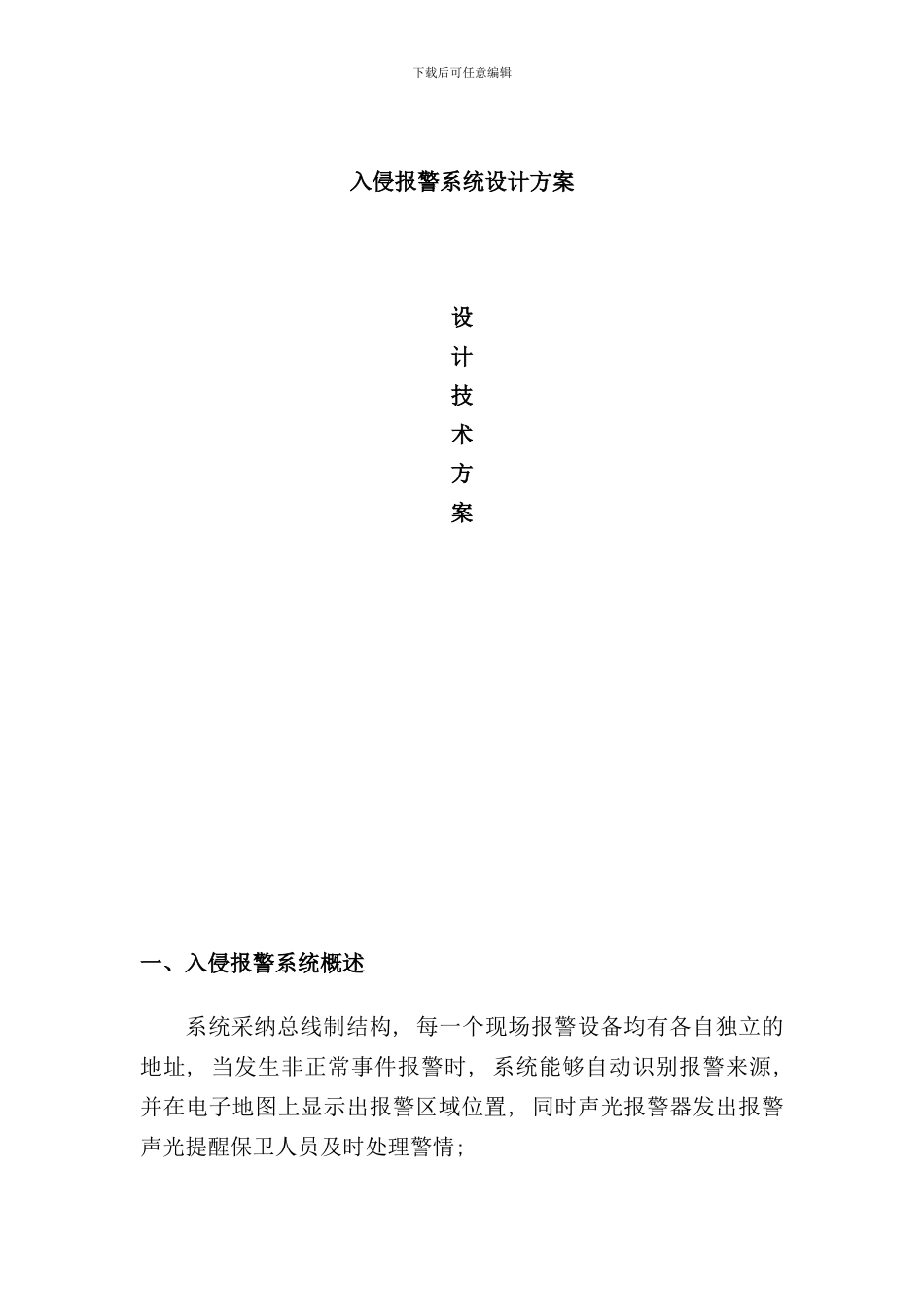

下载后可任意编辑入侵报警系统设计方案设计技术方案一、入侵报警系统概述系统采纳总线制结构, 每一个现场报警设备均有各自独立的地址, 当发生非正常事件报警时, 系统能够自动识别报警来源, 并在电子地图上显示出报警区域位置, 同时声光报警器发出报警声光提醒保卫人员及时处理警情; 下载后可任意编辑保卫人员能够在报警主机根据不同时段需要进行布防、 撤防等操作, 能够在电子地图进行相应的操作。报警管理软件具有报警信息的记录、 统计、 打印报表等相应功能。二、设计依据《智能建筑设计标准》 GB/50314- 《智能建筑工程验收法律规范》 GB 50339— 《建筑设计防火法律规范》 GB50016- 《厅堂扩声系统设计法律规范》 GB50371- 《 建 筑 及 建 筑 群 综 合 布 线 系 统 工 程 设 计 法 律 规 范 》 GB/T50311- 《 建 筑 及 建 筑 群 综 合 布 线 系 统 工 程 验 收 法 律 规 范 》 GB/T50312- 《剧场、 电影院和多用途厅堂建筑声学设计法律规范》 GB/T 50356- 《 高 清 楚 度 电 视 节 目 制 作 及 交 换 用 视 频 参 数 值 》 GY/T155- 《 演 播 室 高 清 楚 度 电 视 数 字 视 频 信 号 接 口 》 GY/T157- 《演出场所扩声系统的声学特性指标》 WH/T 18- 《多通路音频数字串行接口》 GY/T187- 下载后可任意编辑《剧场建筑设计法律规范》 JGJ57- /J67- 《 音 频 、 视 频 及 类 似 电 子 设 备 安 全 要 求 》 GB/T8898－ 三、 系统功能设计在办公楼、 培训信息楼设置报警系统, 主控制设备设置在办公楼一层消防控制中心。报警系统采纳 RS485 总线方式传输, 中心控制室设置报警主机, 并经过电脑对报警主机进行管理以及电子地图直观的界面操作。可根据探测器布设区域的性质实行分区式布防, 紧急按钮实时处于布防状态。四、 设备清单产品名称规格型号单位数量品牌报警控制主机DS7400xi 台1博世控制键盘DS7447台1博世总线驱动器DS7436个4博世总线式单防区输入模块DS7465i个1单防区模块DS7457i个19博世手动报警按钮HO-01B86 式个9ABB壁挂双鉴探测器DS939台12博世壁挂双鉴探测器支架DS939个12博世蓄电池12V7.25AH组1JING RUI六区报警主机台9博世楼层接线箱定制台5开关电源DC12V台5JING RUI声光警号12V个5RVV4*1.0国产 RVV4*1.0米1300RVV2*1.0国产 RVV2*1.0米800串口模块DX4010V2只1金属护...
