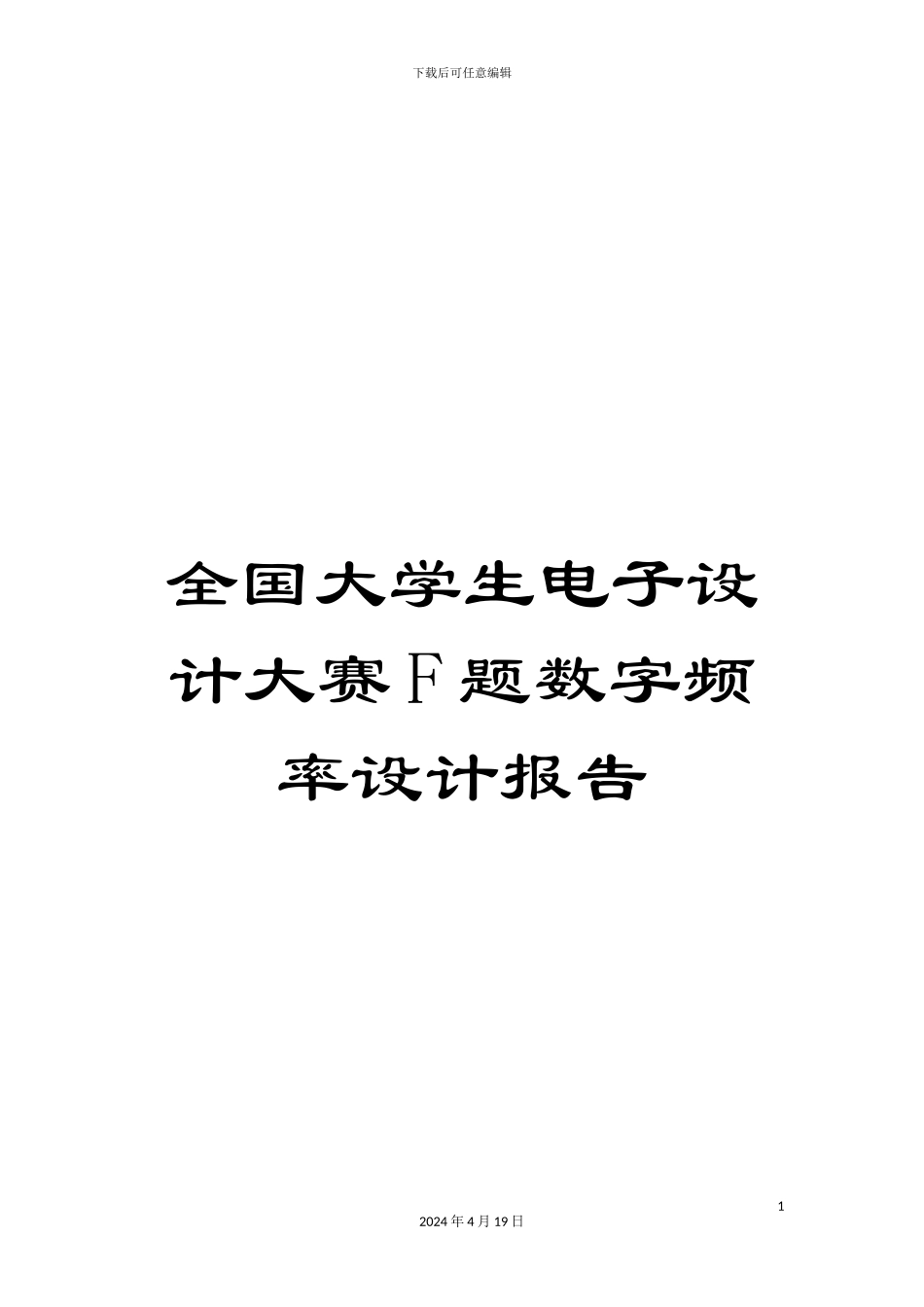

全国大学生电子设计大赛F题数字频率设计报告

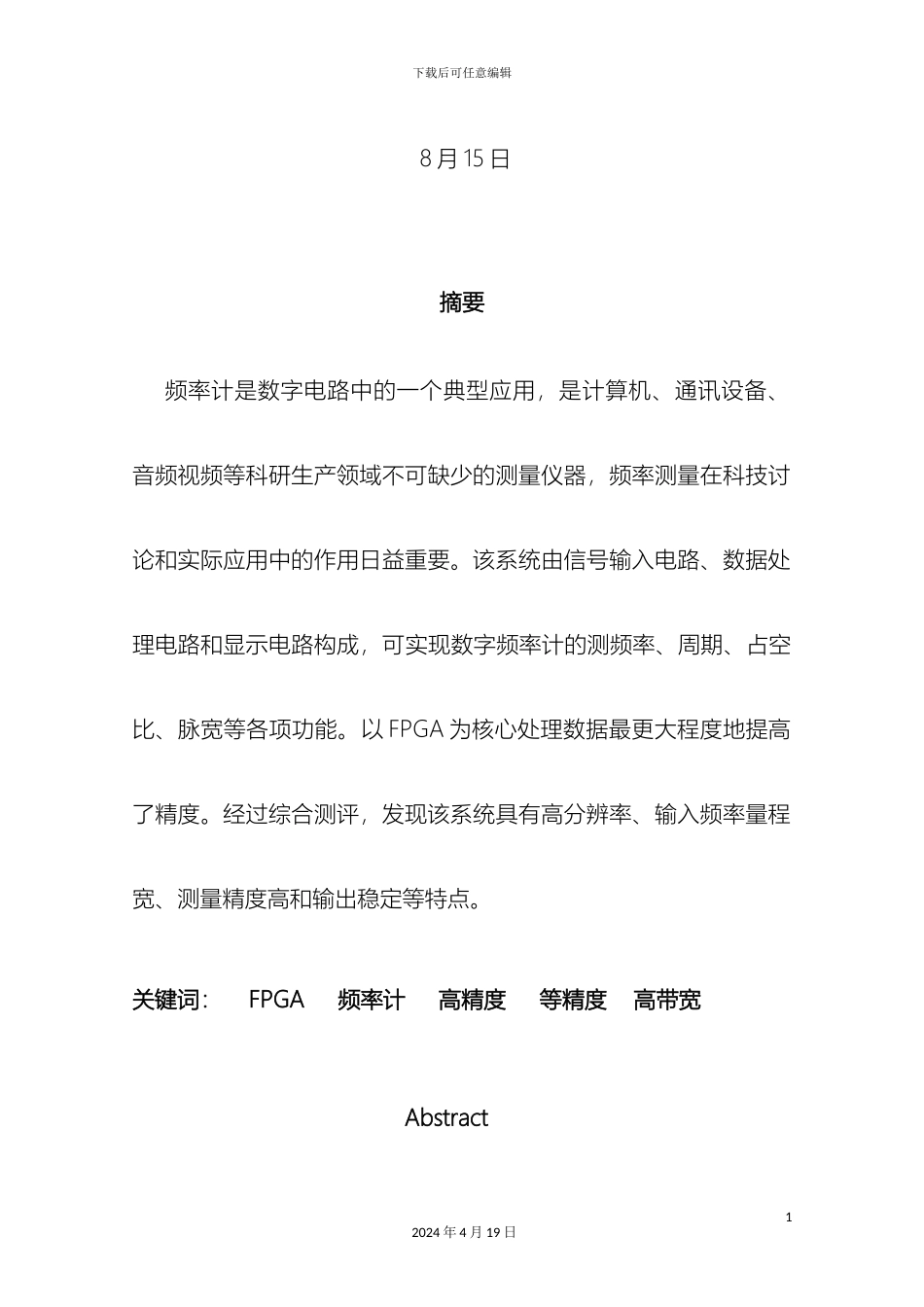

下载后可任意编辑全国大学生电子设计大赛 F 题数字频率设计报告12024 年 4 月 19 日 全国大学生电子设计竞赛数字频率计（F 题）【本科组】下载后可任意编辑 8 月 15 日摘要 频率计是数字电路中的一个典型应用，是计算机、通讯设备、音频视频等科研生产领域不可缺少的测量仪器，频率测量在科技讨论和实际应用中的作用日益重要。该系统由信号输入电路、数据处理电路和显示电路构成，可实现数字频率计的测频率、周期、占空比、脉宽等各项功能。以 FPGA 为核心处理数据最更大程度地提高了精度。经过综合测评，发现该系统具有高分辨率、输入频率量程宽、测量精度高和输出稳定等特点。关键词： FPGA 频率计 高精度 等精度 高带宽 Abstract12024 年 4 月 19 日下载后可任意编辑Frequency meter is a typical application of digital circuit, computer, communications equipment, audio, video, and other areas of the scientific research production indispensable measuring instrument, the role of frequency measurement in science and technology research and practical application is increasingly important.The system consists of signal input circuit, data processing circuit and display circuit, which can realize the digital frequency meter measuring frequency, cycle, pulse rate, pulse width and so on various functions.The FPGA as the core processing improves the accuracy of data is the greater.Through the comprehensive evaluation, found that the system has high resolution, wide input frequency range, high measurement 22024 年 4 月 19 日下载后可任意编辑accuracy and stable output.Keywords: FPGA 、 Frequency meter 、 High precision 、 equal precision、High bandwidth目 录目 录........................................................................................................... 2第一章 设计任务与要求............................................................................31.1 设计任务...........................................................................................31.2 设计要求...
