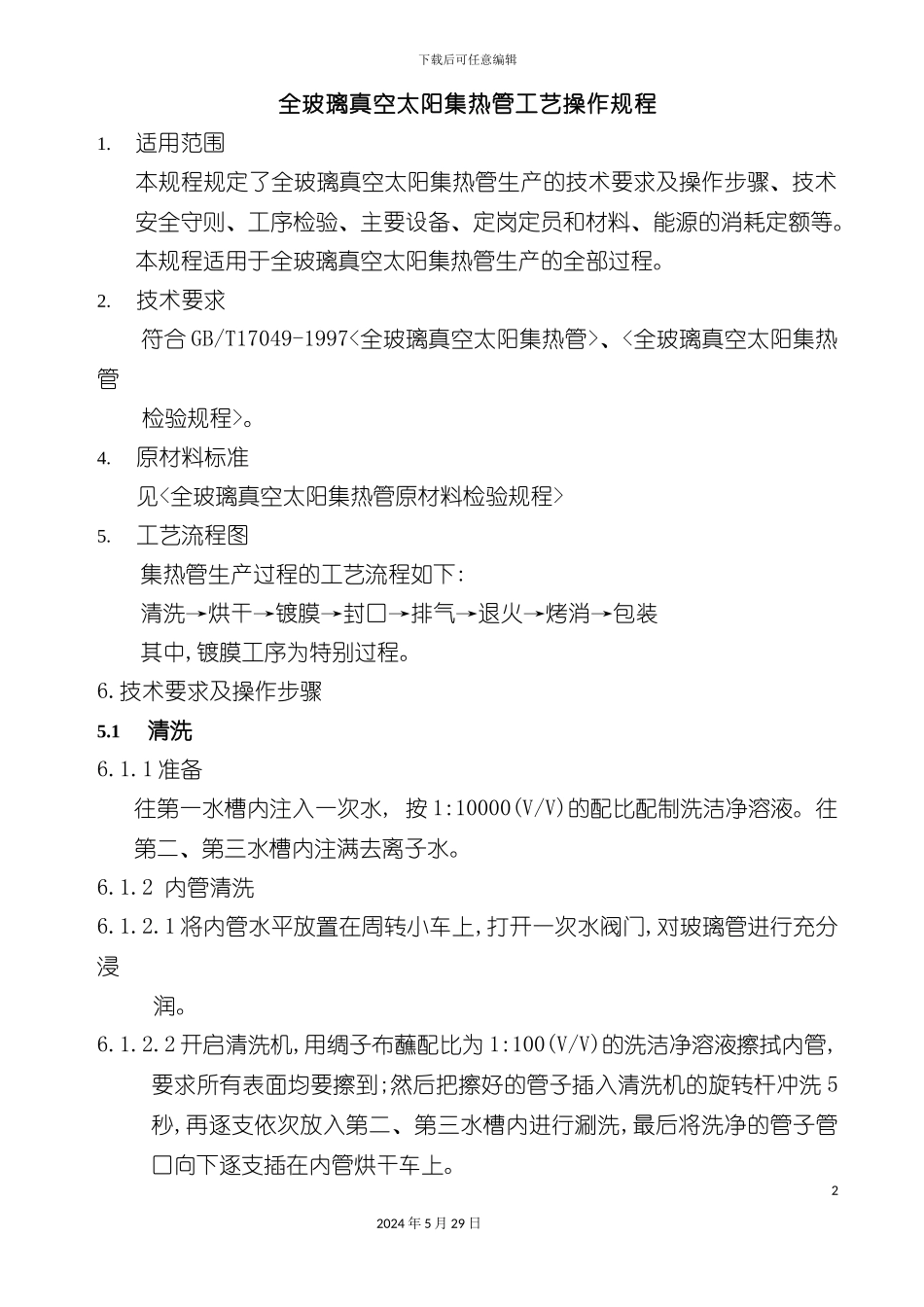

下载后可任意编辑全玻璃真空太阳集热管工艺操作规程12024 年 5 月 29 日下载后可任意编辑全玻璃真空太阳集热管工艺操作规程1.适用范围本规程规定了全玻璃真空太阳集热管生产的技术要求及操作步骤、技术安全守则、工序检验、主要设备、定岗定员和材料、能源的消耗定额等。本规程适用于全玻璃真空太阳集热管生产的全部过程。 2. 技术要求符合 GB/T17049-1997<全玻璃真空太阳集热管>、<全玻璃真空太阳集热管 检验规程>。4.原材料标准见<全玻璃真空太阳集热管原材料检验规程>5.工艺流程图集热管生产过程的工艺流程如下:清洗→烘干→镀膜→封口→排气→退火→烤消→包装其中,镀膜工序为特别过程。6.技术要求及操作步骤5.1 清洗6.1.1 准备往第一水槽内注入一次水, 按 1:10000(V/V)的配比配制洗洁净溶液。往第二、第三水槽内注满去离子水。6.1.2 内管清洗 6.1.2.1 将内管水平放置在周转小车上,打开一次水阀门,对玻璃管进行充分浸 润。6.1.2.2 开启清洗机,用绸子布蘸配比为 1:100(V/V)的洗洁净溶液擦拭内管,要求所有表面均要擦到;然后把擦好的管子插入清洗机的旋转杆冲洗 5秒,再逐支依次放入第二、第三水槽内进行涮洗,最后将洗净的管子管口向下逐支插在内管烘干车上。 22024 年 5 月 29 日下载后可任意编辑*不使用清洗机操作的,执行以下操作步骤:a. 用绸子布蘸配比为 1:100(V/V)的洗洁净溶液擦拭内管,要求所有表面必须擦到,擦洗过程中内管的外表面必须见到洗洁净白沫。b. 把擦洗好的内管逐支放入第一水槽内,用绸子布在水中均匀擦洗一遍。c. 然后再逐支放入第二水槽内涮洗洁净,最后将洗净的管子管口向下逐支插在内管烘干车上。6.1.2.3 在清洗过程中,若发现内管的内壁有泥土、油污或其它污渍存在,则用专用工具逐支刷净,然后再重复 6.1.1.2 的操作。6.1.2.4 打开去离子水阀门,对放置在烘干车上的内管进行重复冲洗,让水流由上而下均匀流过每支管子,要求每个地方都充分冲洗到。6.1.2.5 控水至无明显水珠后,戴上细纱手套,外面戴无损的一次性手套,把内管管口向上逐支插在内管烘干车上。6.1.3 外管清洗6.1.3.1 将外管平放在周转车上,打开一次水阀门,浸润玻璃管的内、外壁,然后利用专用工具逐支将外管的内壁擦洗洁净。用绸子布将外管的外壁擦洗洁净,再将外管逐支插在外管烘干车上。6.1.3.2 对插放在烘干车上的外管,用一次水进行多次冲洗后再用去离子水冲洗外管的内、外壁,要求外管的内、外壁都要充分冲洗到,然后控水至无明显...
