公共广播系统设计方案VIP专享

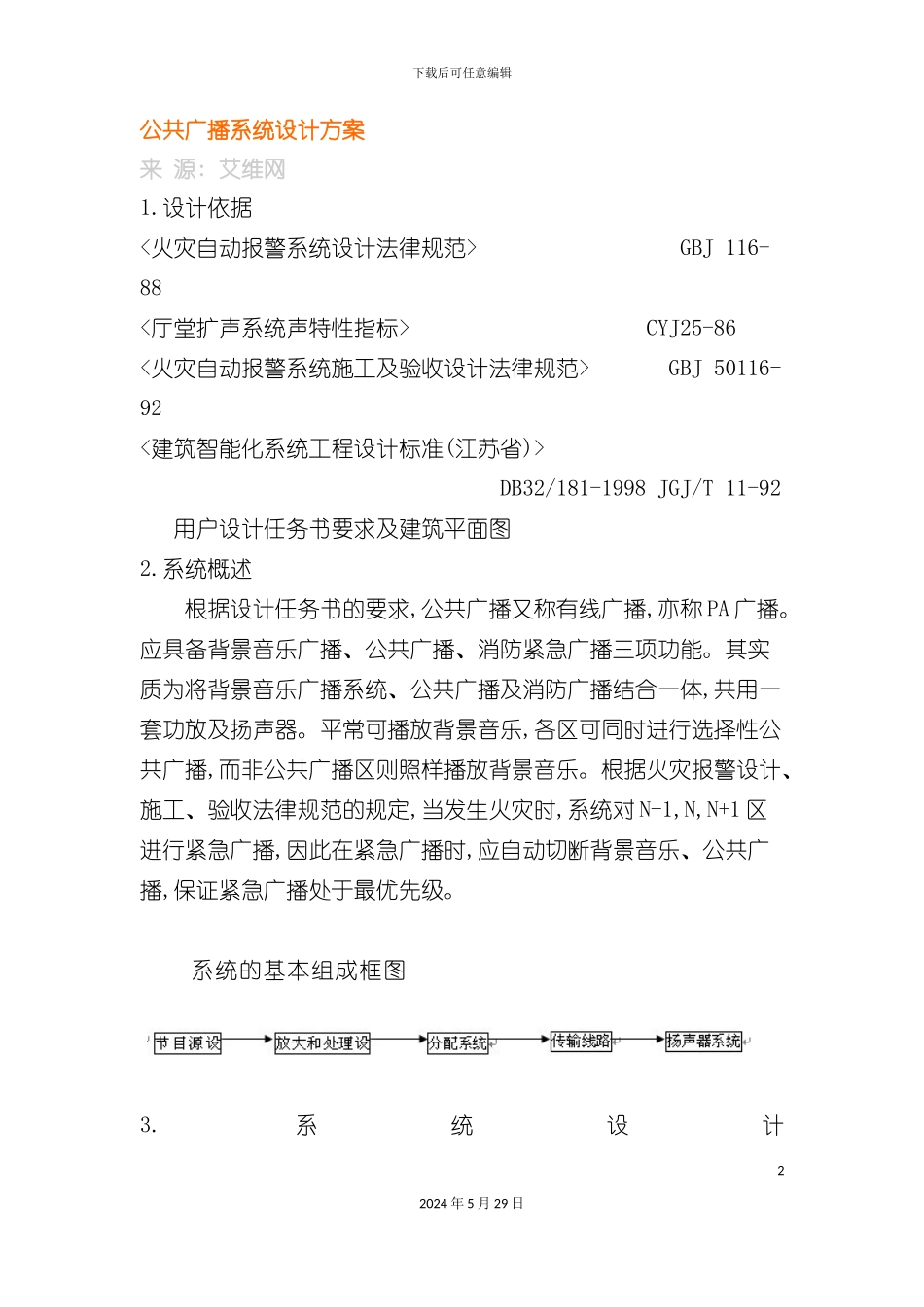

下载后可任意编辑公共广播系统设计方案12024 年 5 月 29 日下载后可任意编辑公共广播系统设计方案来 源: 艾维网1.设计依据<火灾自动报警系统设计法律规范> GBJ 116-88<厅堂扩声系统声特性指标> CYJ25-86<火灾自动报警系统施工及验收设计法律规范> GBJ 50116-92<建筑智能化系统工程设计标准(江苏省)> DB32/181-1998 JGJ/T 11-92 用户设计任务书要求及建筑平面图2.系统概述 根据设计任务书的要求,公共广播又称有线广播,亦称 PA 广播。应具备背景音乐广播、公共广播、消防紧急广播三项功能。其实质为将背景音乐广播系统、公共广播及消防广播结合一体,共用一套功放及扬声器。平常可播放背景音乐,各区可同时进行选择性公共广播,而非公共广播区则照样播放背景音乐。根据火灾报警设计、施工、验收法律规范的规定,当发生火灾时,系统对 N-1,N,N+1 区进行紧急广播,因此在紧急广播时,应自动切断背景音乐、公共广播,保证紧急广播处于最优先级。 系统的基本组成框图3.系统设计22024 年 5 月 29 日下载后可任意编辑 公共广播系统的设计主要考虑三个方面:一、保证用户操作简单,管理灵活方便。二、保证背景音乐、公共广播的声音效果。三、保证与消防系统的无缝连接,紧急情况下能自动化。四、系统结构简单,功能强、性能稳定。3.1传输类型设计 公众区背景音乐广播,由于服务区域广,传输距离长,为了减少功率传输损耗,音频采纳成熟 100V 电压传输技术。音频定压传输方式又称直接传输方式。定压方式常见于远距离,规模大的系统中。为 了 减 少 大 电 流 传 输 时 的 功 率 传 输 损 耗 , 采 纳 高 电 压 ( 如70V,100V,120V)小电流传输,馈送至各用户区,因此终端由匹配变压器和扬声器组成,功率放大器同样为定压功率放大器。定压式功率放大器的主要特点:* 由扬声器导线的长度和线径引起的功率传输损耗减少。* 便于接多个扬声器工作。由于定压式的扬声器是并联的,能够同时工作;而定阻式,多个扬声器的接法很复杂,而且各扬声器的功率也难以分配,这是因为它要求多个扬声器的总阻抗要与放大器的输出阻抗匹配的缘故。* 输出功率分配能够任意调节。在多个扬声器中若要求某扬声器输出功率大则在定压式中只要将瓦数大的扬声器经过不同线间变压器配接即可,十分简便。由于定压式的上述特点,而且技术成熟,设备器材配套容易,造价较低,因此在广播系统中获得广泛应用。定压式的各终端呈并联接法,故接于同一个功率放大器上的各终端...
