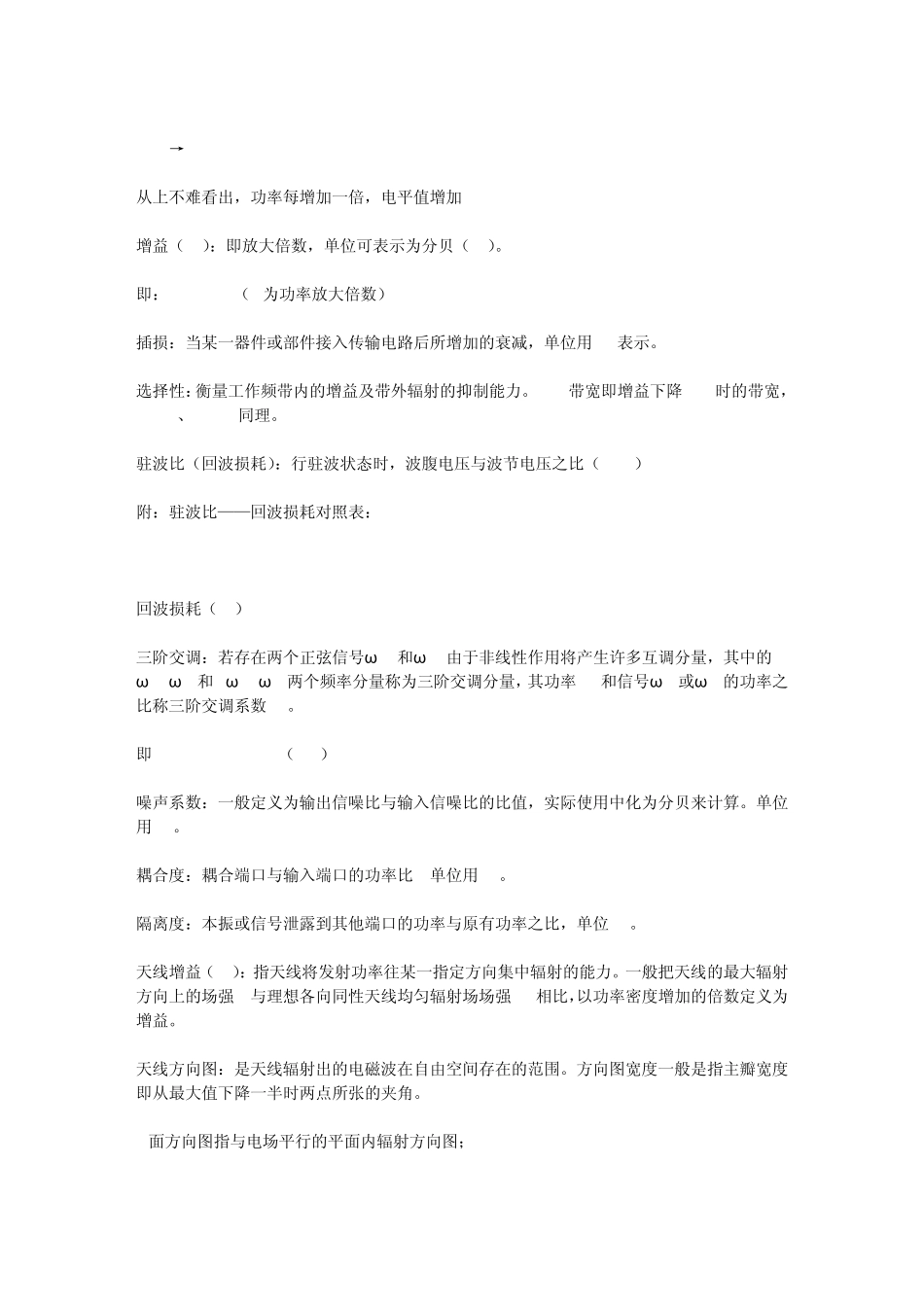

功分器等器件的介绍.txt蜜蜂整日忙碌，受到赞扬；蚊子不停奔波，人见人打。多么忙不重要，为什么忙才重要。 功分器－合路器 无源器件根据实现原理分为微带型和腔体型两类。微带型利用 1/4波长的微带线，腔体型利用谐振腔。 相对而言，微带型器件便宜但插入损耗达 0.5dB，而腔体型贵一些但插入损耗只有 0.1dB。 功分器是最常见的无源器件，用于将一路信号均分为多路信号，起着功率平均分配的作用，常见的有二功分、三功分、四功分。功分器反向应用就成了合路器。 耦合器是将一路信号分为不等的两路信号。耦合器有三个端子，分别为输入、直通和耦合端。根据输入与耦合端的功率差，分为 5dB、6dB、7dB、10dB、15dB等多种型号，也可以根据直通和耦合端的比例，分为 1:1，2:1，4:1等多种型号。 3dB电桥是一种特殊的耦合器，有两个输入端，直通和耦合端的比例为 1:1，因此输入与耦合端的功率差为 3dB。3dB电桥用于将基站的信号合路，从效果上看相当于合路＋二功分。 合路器用于不同系统的信号合路，如GSM/PHS/WLAN/WCDMA等，因此可以理解为频率合路。合路器中需要有滤波器。 功分器也可做合路器使用，例如二功分。但是注意的是，二功分、3dB电桥与合路器在使用的过程中也有区别，比如从插损、功率、价格、隔离度等条件考虑使用。 1、二功分与 3dB电桥： 二功分与 3dB的插损、隔离度差不多。二功分做合路器使用插损 3.4dB, 隔离度25dB,驻波较大,两端口in,一端口out。3DB桥插损是 3.2，隔离度也是 25，驻波一般。但是有两个输出口，比如输入两个 30输出就是两个 27。3dB电桥的输出口也可随意定，两进一出\一进两出\两进两出其实都可以，多的一个口接上足够功率的负载就行了。不接负载的其实也就是出厂就断接了,跟另接负载没什么两样的效果。但是，对于驻波比要求高的时候只能用 3dB。另外，还要考虑器件的承受功率。那么我想不通的是：在工程选择使用时，两者没有再实质性的区别么？ 2、二功分、3dB电桥与合路器： 合路器:为选频合路器，以滤波多工方式工作，可实现两路以上信号合成，能实现高隔离合成，主要用于不同频段的合路，可提 供不同系统间最小的干扰。插损最小，带外抑制最好，频带隔离度最大，异系统设备合路输入输出必须用这个。 ３dＢ电桥:为同频合路，只能实现两路信号合成，隔离度较低，可实现两路等幅输出，它也最贵。 功分器:为同频合路，可实现多路合成，隔离度较低，只能提供一路输出。 射频知识 功率/...
