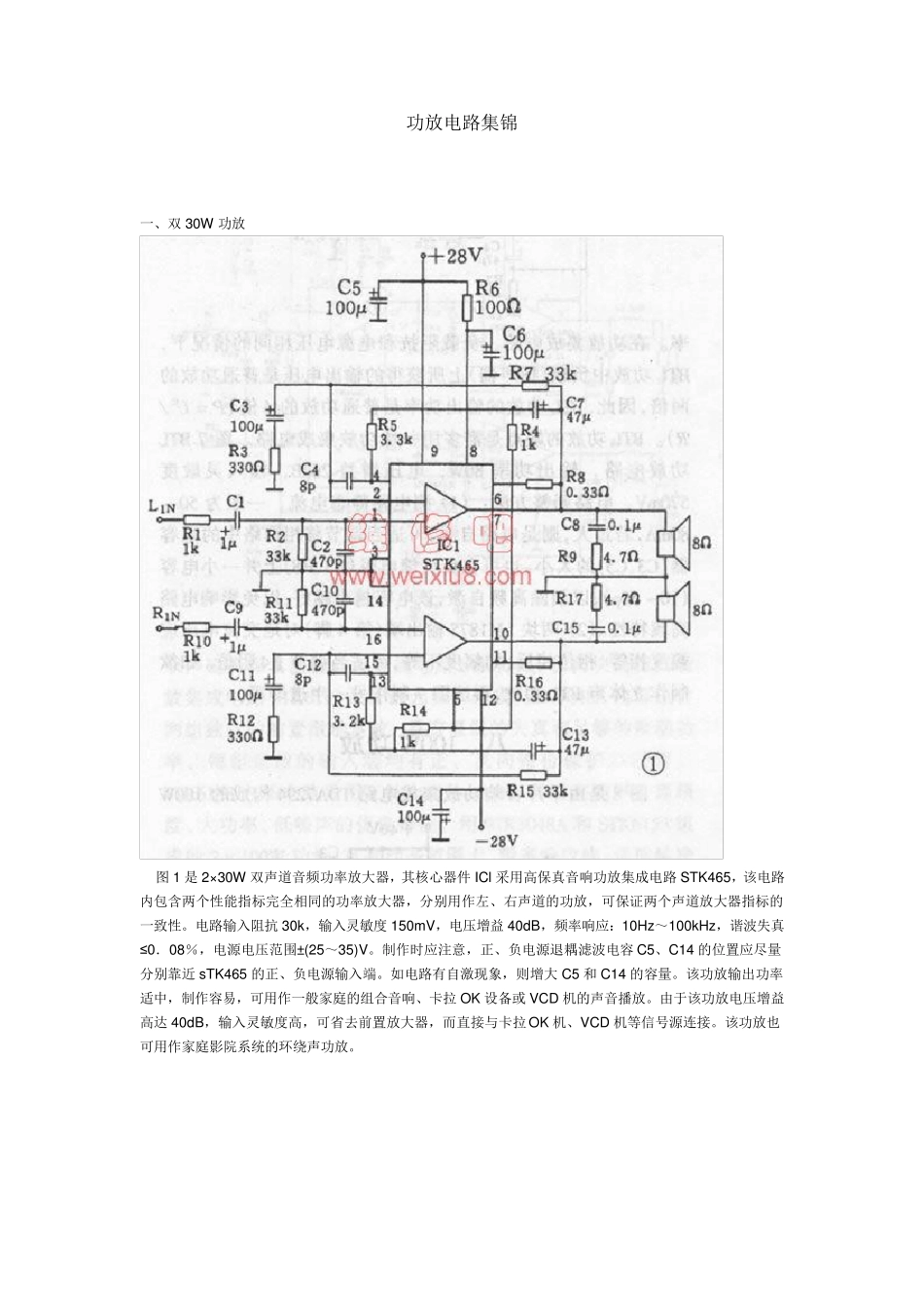

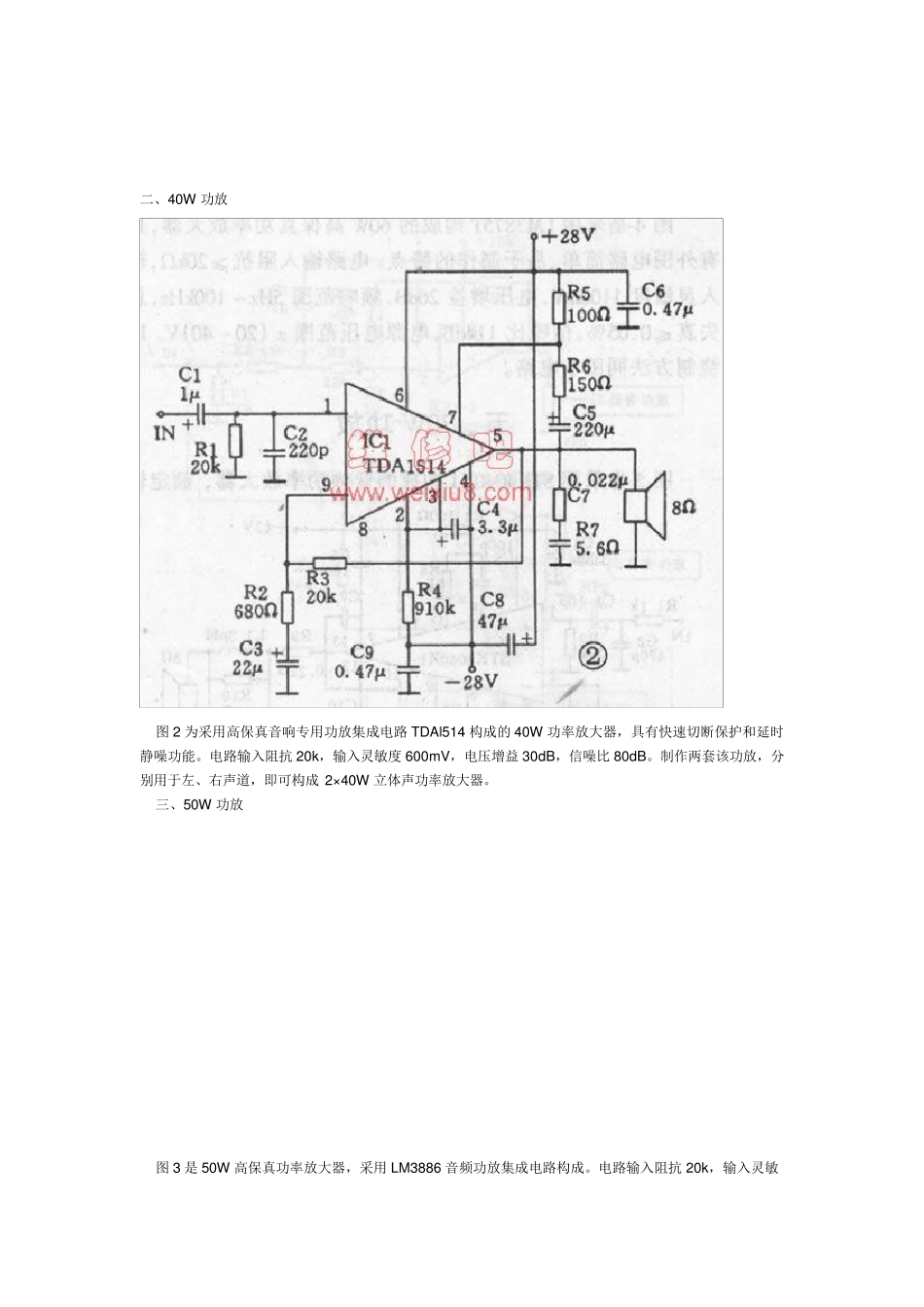

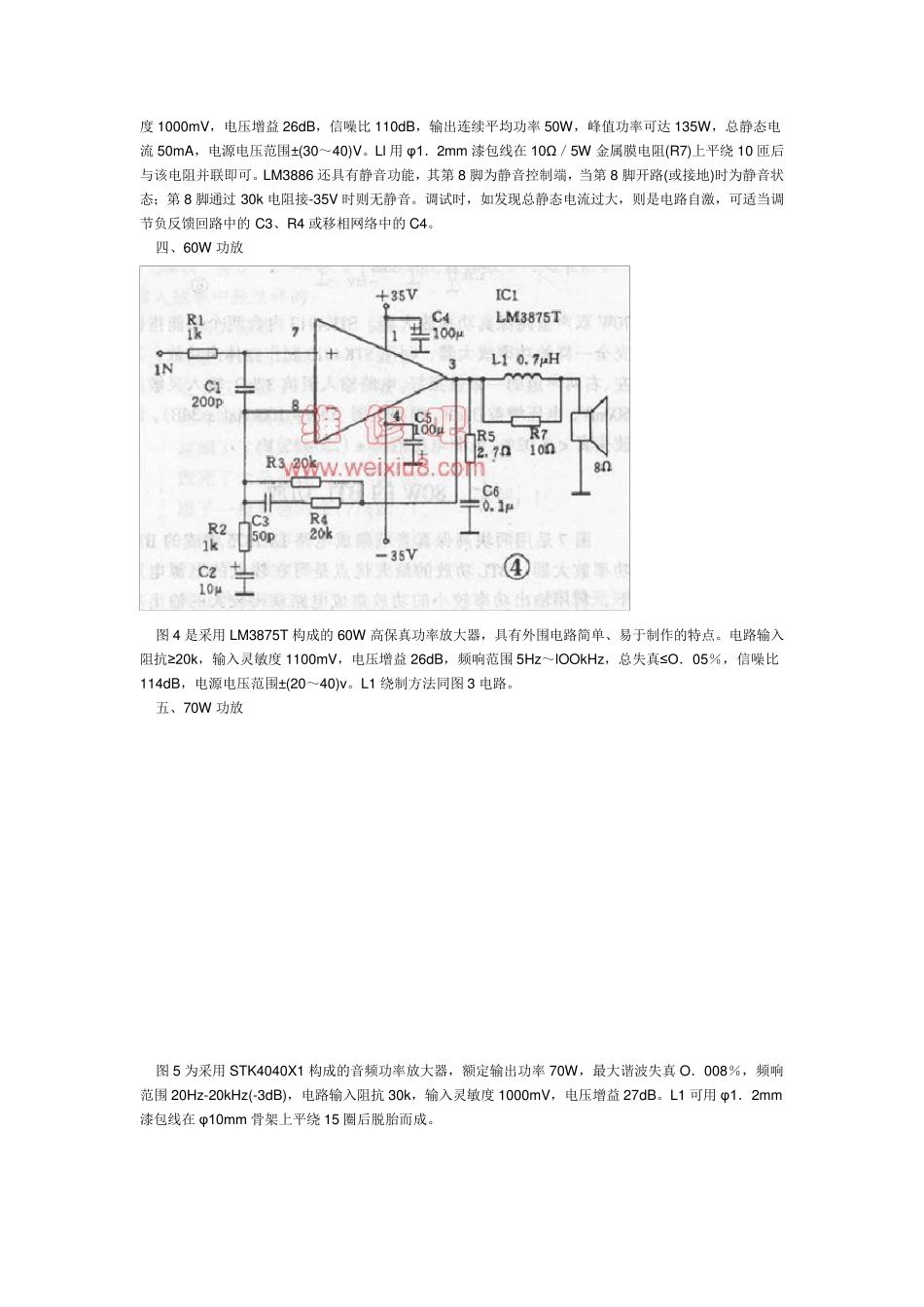

功放电路集锦 一、双 30W 功放 图 1 是 2×30W 双声道音频功率放大器，其核心器件 ICl 采用高保真音响功放集成电路STK465，该电路内包含两个性能指标完全相同的功率放大器，分别用作左、右声道的功放，可保证两个声道放大器指标的一致性。电路输入阻抗 30k，输入灵敏度 150mV，电压增益 40dB，频率响应：10Hz～100kHz，谐波失真≤0．08％，电源电压范围±(25～35)V。制作时应注意，正、负电源退耦滤波电容 C5、C14 的位置应尽量分别靠近 sTK465 的正、负电源输入端。如电路有自激现象，则增大 C5 和 C14 的容量。该功放输出功率适中，制作容易，可用作一般家庭的组合音响、卡拉 OK 设备或 VCD 机的声音播放。由于该功放电压增益高达 40dB，输入灵敏度高，可省去前置放大器，而直接与卡拉 OK 机、VCD 机等信号源连接。该功放也可用作家庭影院系统的环绕声功放。 二、40W 功放 图 2 为采用高保真音响专用功放集成电路 TDAl514 构成的 40W 功率放大器，具有快速切断保护和延时静噪功能。电路输入阻抗 20k，输入灵敏度 600mV，电压增益 30dB，信噪比 80dB。制作两套该功放，分别用于左、右声道，即可构成 2×40W 立体声功率放大器。 三、50W 功放 图 3 是 50W 高保真功率放大器，采用 LM3886 音频功放集成电路构成。电路输入阻抗 20k，输入灵敏度1000mV，电压增益26dB，信噪比110dB，输出连续平均功率50W，峰值功率可达135W，总静态电流50mA，电源电压范围±(30～40)V。Ll 用φ1．2mm 漆包线在10Ω／5W 金属膜电阻(R7)上平绕10 匝后与该电阻并联即可。LM3886 还具有静音功能，其第8 脚为静音控制端，当第8 脚开路(或接地)时为静音状态；第8 脚通过30k 电阻接-35V 时则无静音。调试时，如发现总静态电流过大，则是电路自激，可适当调节负反馈回路中的C3、R4 或移相网络中的C4。 四、60W 功放 图 4 是采用LM3875T 构成的60W 高保真功率放大器，具有外围电路简单、易于制作的特点。电路输入阻抗≥ 20k，输入灵敏度1100mV，电压增益26dB，频响范围5Hz～lOOkHz，总失真≤ O．05％，信噪比114dB，电源电压范围±(20～40)v。L1 绕制方法同图 3 电路。 五、70W 功放 图 5 为采用STK4040X1 构成的音频功率放大器，额定输出功率70W，最大谐波失真 O．008％，频响范围20Hz-20kHz(-3dB)，电路输入阻抗 30k，输入灵敏度1000mV，电压增益27dB。L1 可用φ1．2mm漆包线在φ10mm...
