加工中心指令详解(部分)VIP专享

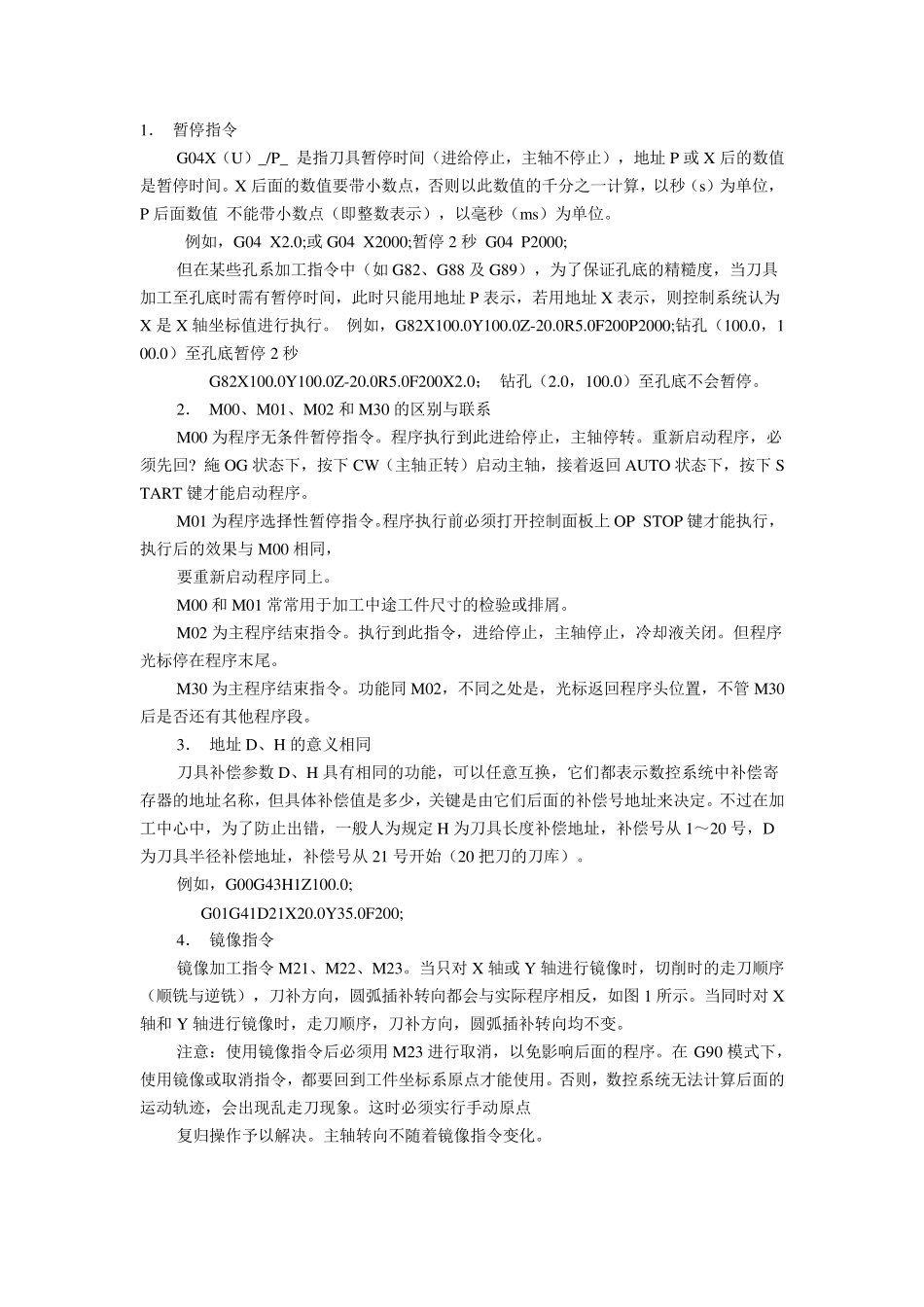

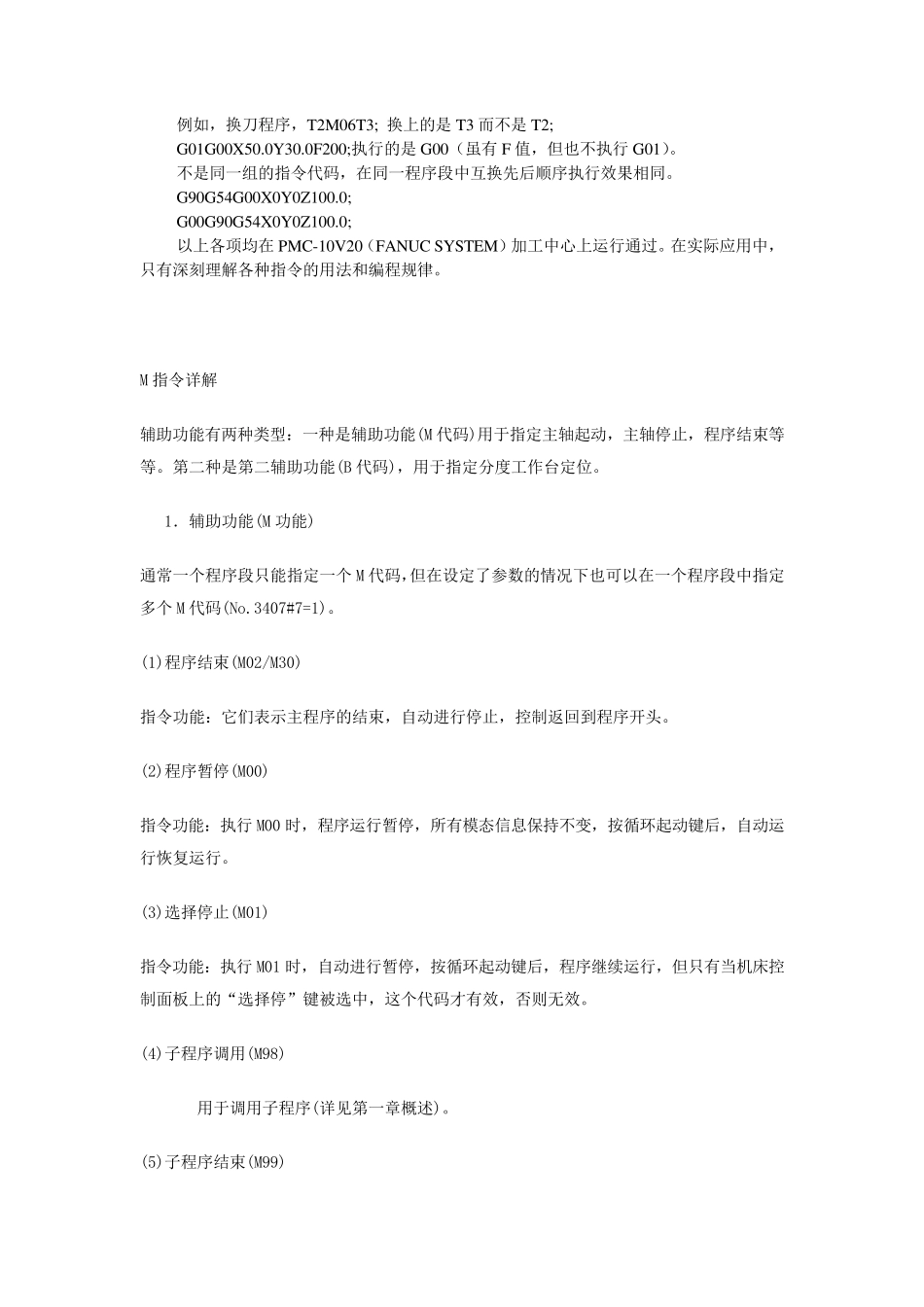

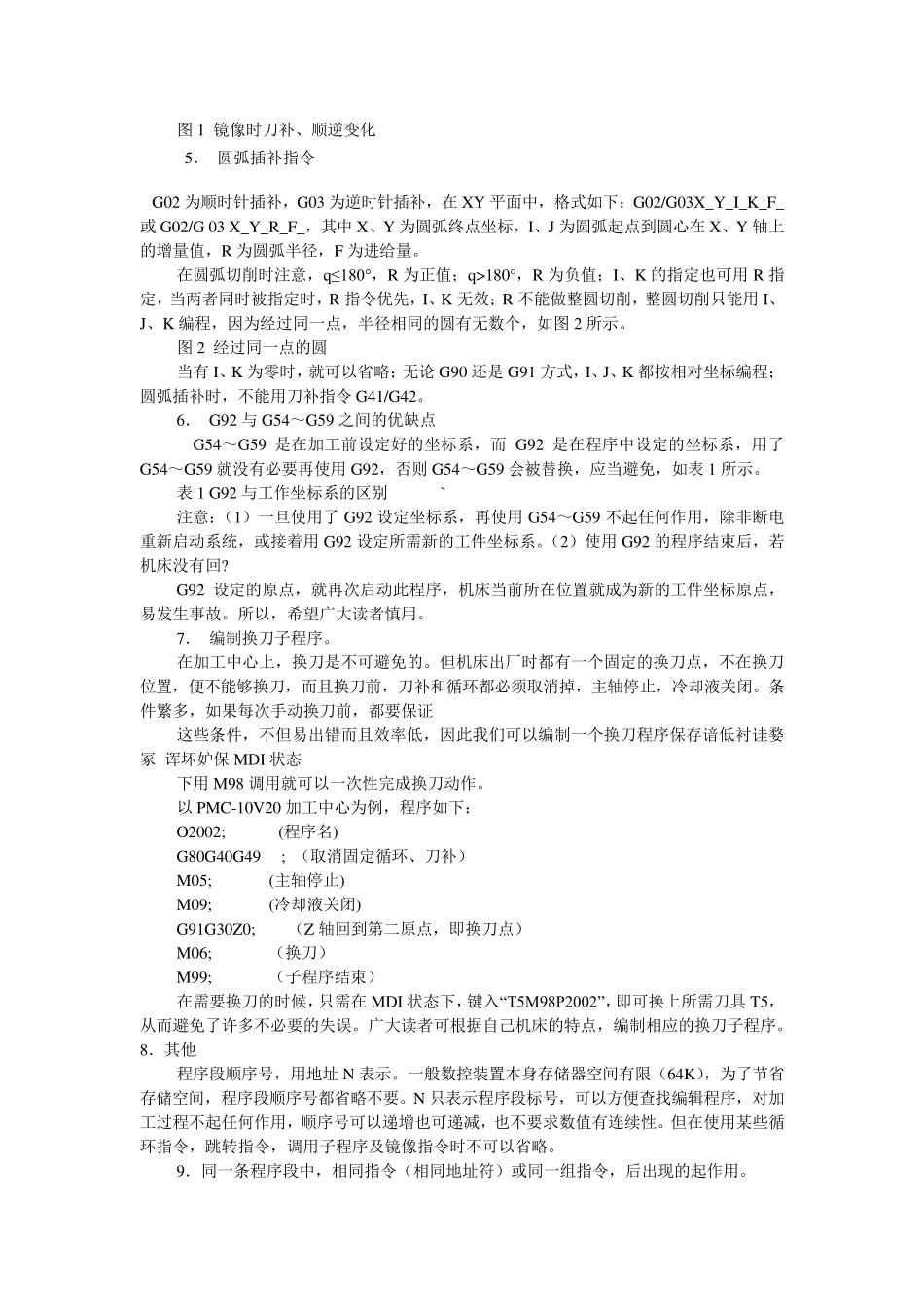

1． 暂停指令 G04X（U）_/P_ 是指刀具暂停时间（进给停止，主轴不停止），地址P 或X 后的数值是暂停时间。X 后面的数值要带小数点，否则以此数值的千分之一计算，以秒（s）为单位，P 后面数值 不能带小数点（即整数表示），以毫秒（ms）为单位。 例如，G04 X2.0;或G04 X2000;暂停2 秒 G04 P2000; 但在某些孔系加工指令中（如G82、G88 及 G89），为了保证孔底的精糙度，当刀具加工至孔底时需有暂停时间，此时只能用地址P 表示，若用地址X 表示，则控制系统认为X 是X 轴坐标值进行执行。 例如，G82X100.0Y100.0Z-20.0R5.0F200P2000;钻孔（100.0，100.0）至孔底暂停2 秒 G82X100.0Y100.0Z-20.0R5.0F200X2.0； 钻孔（2.0，100.0）至孔底不会暂停。 2． M00、M01、M02 和 M30 的区别与联系 M00 为程序无条件暂停指令。程序执行到此进给停止，主轴停转。重新启动程序，必须先回? 絁 OG 状态下，按下 CW（主轴正转）启动主轴，接着返回 AUTO 状态下，按下 START 键才能启动程序。 M01 为程序选择性暂停指令。程序执行前必须打开控制面板上 OP STOP 键才能执行，执行后的效果与 M00 相同， 要重新启动程序同上。 M00 和 M01 常常用于加工中途工件尺寸的检验或排屑。 M02 为主程序结束指令。执行到此指令，进给停止，主轴停止，冷却液关闭。但程序光标停在程序末尾。 M30 为主程序结束指令。功能同 M02，不同之处是，光标返回程序头位置，不管 M30后是否还有其他程序段。 3． 地址D、H 的意义相同 刀具补偿参数D、H 具有相同的功能，可以任意互换，它们都表示数控系统中补偿寄存器的地址名称，但具体补偿值是多少，关键是由它们后面的补偿号地址来决定。不过在加工中心中，为了防止出错，一般人为规定 H 为刀具长度补偿地址，补偿号从 1～20 号，D为刀具半径补偿地址，补偿号从 21 号开始（20 把刀的刀库）。 例如，G00G43H1Z100.0; G01G41D21X20.0Y35.0F200; 4． 镜像指令 镜像加工指令M21、M22、M23。当只对 X 轴或Y 轴进行镜像时，切削时的走刀顺序（顺铣与逆铣），刀补方向，圆弧插补转向都会与实际程序相反，如图 1 所示。当同时对 X轴和 Y 轴进行镜像时，走刀顺序，刀补方向，圆弧插补转向均不变。 注意：使用镜像指令后必须用 M23 进行取消，以免影响后面的程序。在G90 模式下，使用镜像或取消指令，都要回到工件坐标系原点才能使用。否则，数控系统无法计...
