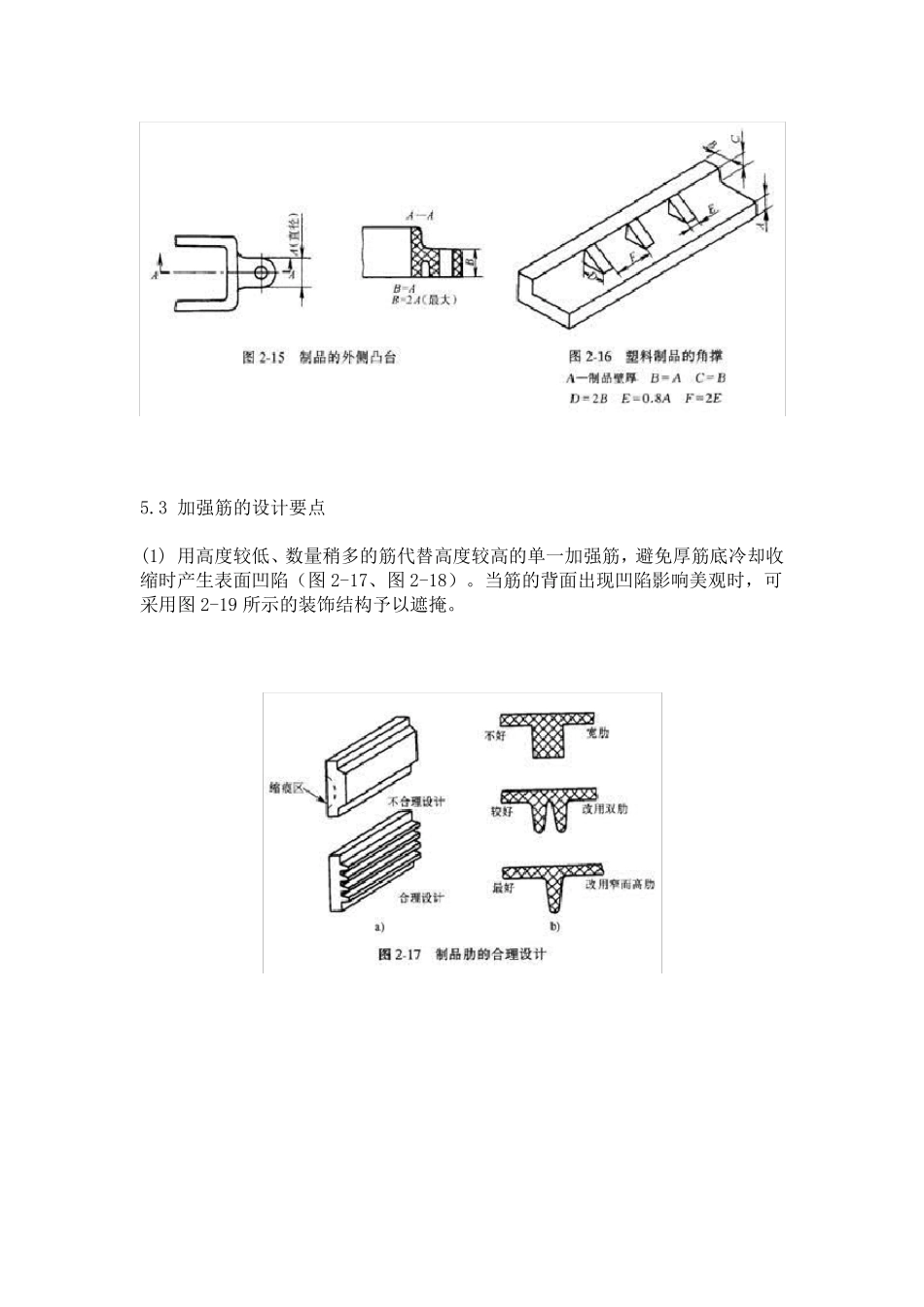

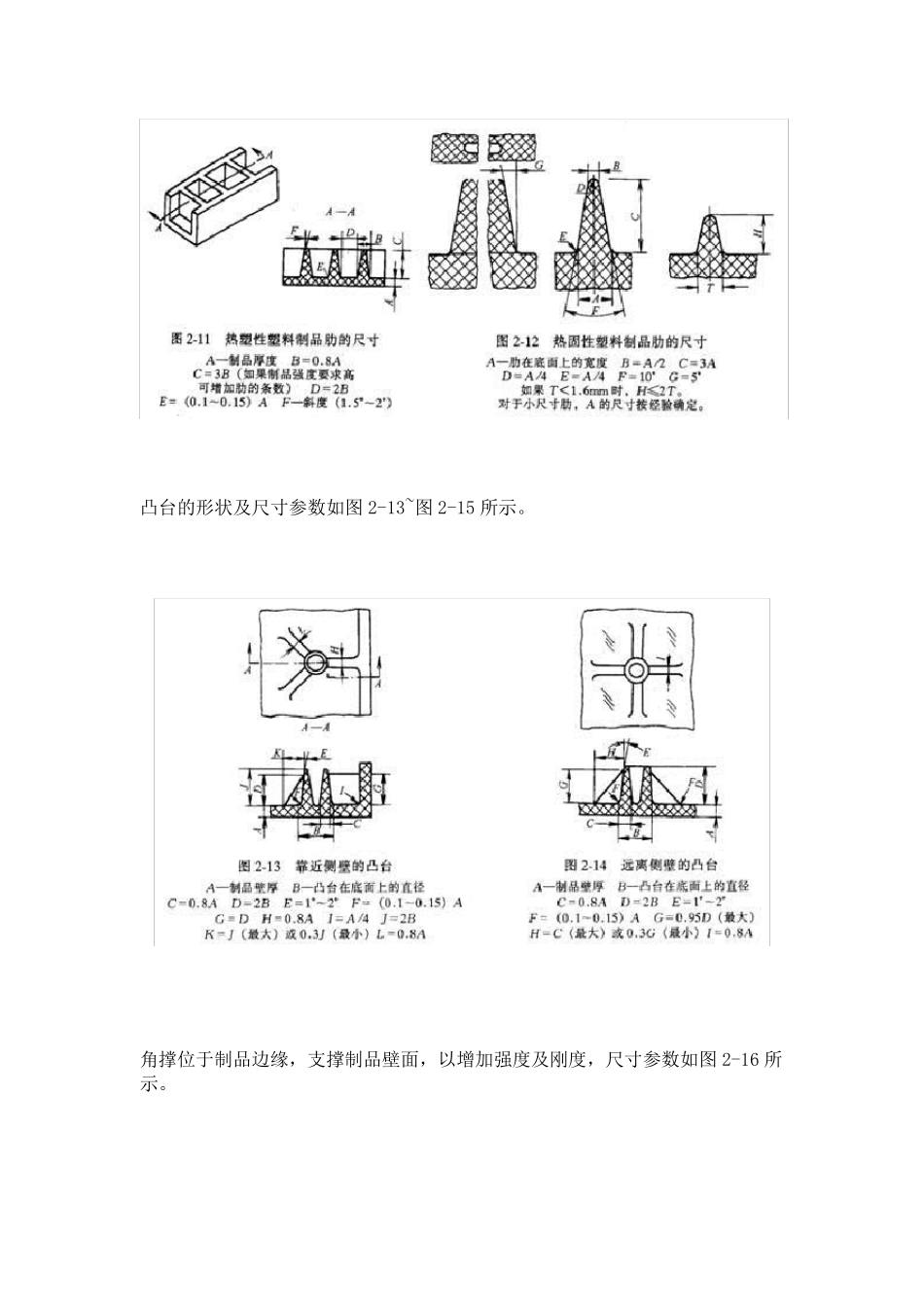

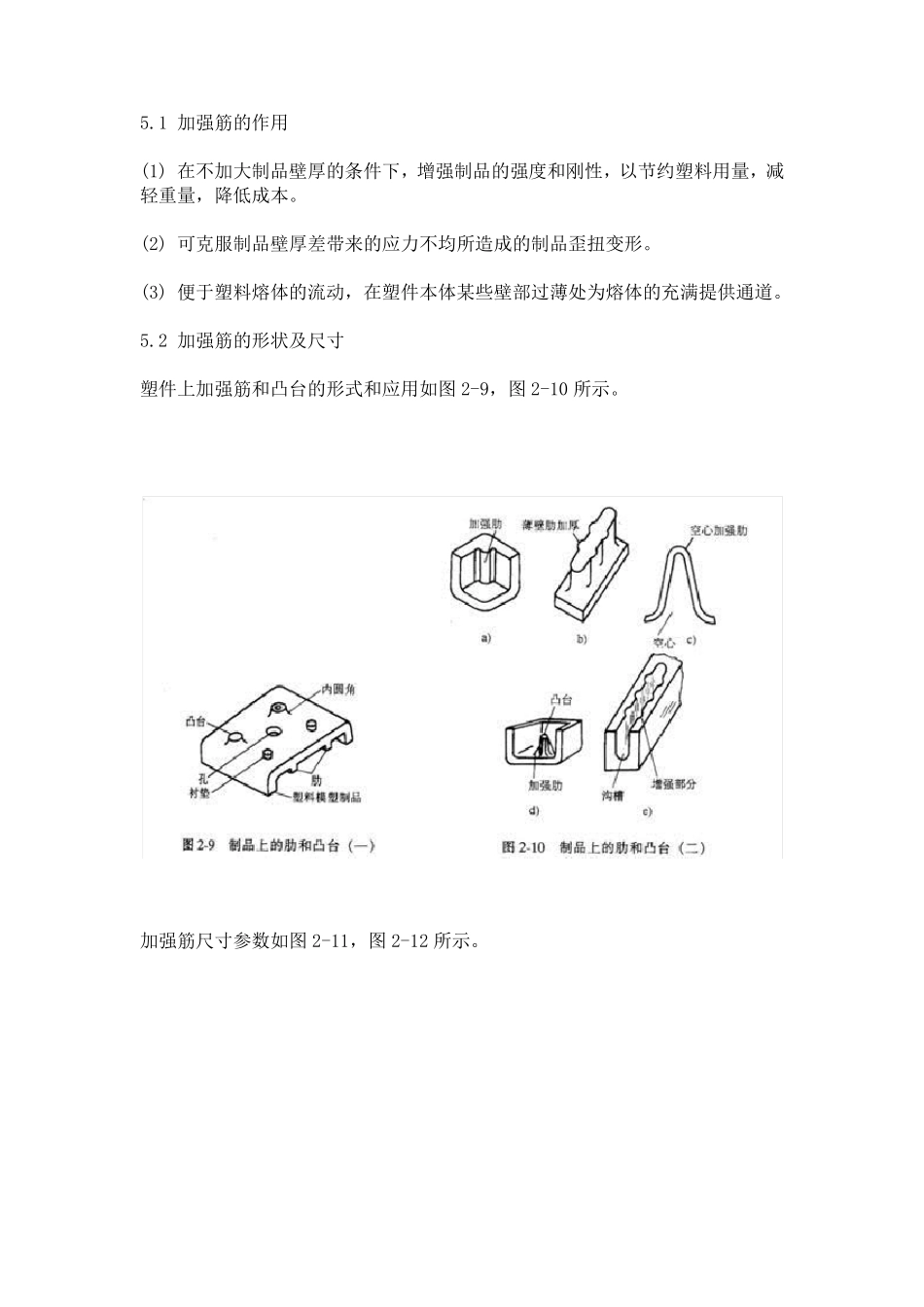

5.1 加强筋的作用 (1) 在不加大制品壁厚的条件下，增强制品的强度和刚性，以节约塑料用量，减轻重量，降低成本。 (2) 可克服制品壁厚差带来的应力不均所造成的制品歪扭变形。 (3) 便于塑料熔体的流动，在塑件本体某些壁部过薄处为熔体的充满提供通道。 5.2 加强筋的形状及尺寸 塑件上加强筋和凸台的形式和应用如图 2-9，图 2-10 所示。 加强筋尺寸参数如图 2-11，图 2-12 所示。 凸台的形状及尺寸参数如图2-13~图2-15 所示。 角撑位于制品边缘，支撑制品壁面，以增加强度及刚度，尺寸参数如图2-16 所示。 5.3 加强筋的设计要点 (1) 用高度较低、数量稍多的筋代替高度较高的单一加强筋，避免厚筋底冷却收缩时产生表面凹陷（图 2-17、图 2-18）。当筋的背面出现凹陷影响美观时，可采用图 2-19 所示的装饰结构予以遮掩。 (2) 筋的布置方向最好与熔料的充填方向一致（见表2-12 中示例）。 (3) 筋的根部用圆弧过渡，以避免外力作用时产生应力集中而破坏。但根部圆角半径过大则会出现凹陷。 (4) 一般不在筋上安置任何零件。 (5) 位于制品内壁的凸台不要太靠近内壁，以避免凸台局部熔体充填不足(图2-20)。 加强筋在防止制品变形、增加制品刚性方面的应用如图2-21~图2-22 所示。 加强筋设计注意的问题参见表2-12。
