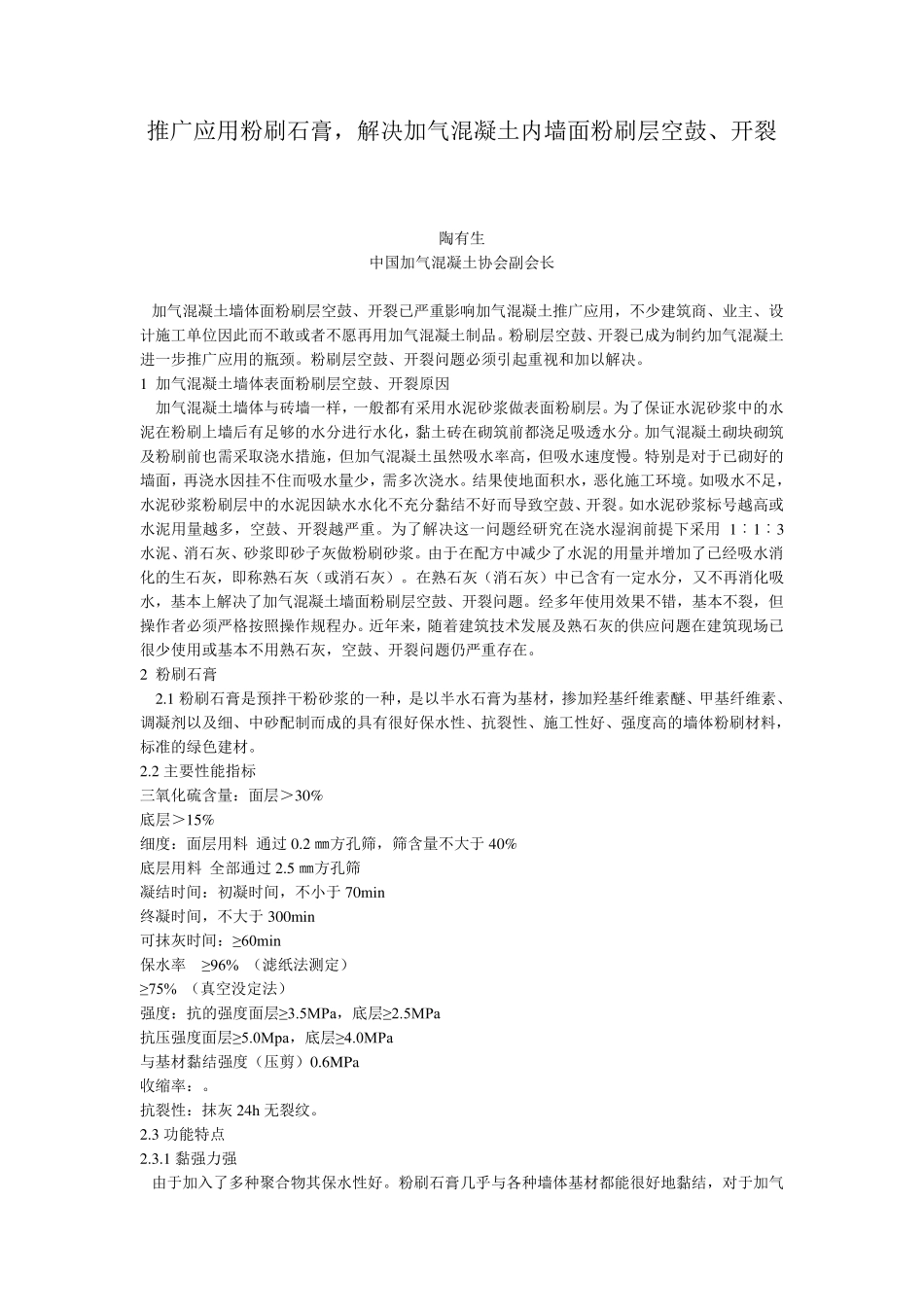

推广应用粉刷石膏，解决加气混凝土内墙面粉刷层空鼓、开裂 陶有生 中国加气混凝土协会副会长 加气混凝土墙体面粉刷层空鼓、开裂已严重影响加气混凝土推广应用，不少建筑商、业主、设计施工单位因此而不敢或者不愿再用加气混凝土制品。粉刷层空鼓、开裂已成为制约加气混凝土进一步推广应用的瓶颈。粉刷层空鼓、开裂问题必须引起重视和加以解决。 1 加气混凝土墙体表面粉刷层空鼓、开裂原因 加气混凝土墙体与砖墙一样，一般都有采用水泥砂浆做表面粉刷层。为了保证水泥砂浆中的水泥在粉刷上墙后有足够的水分进行水化，黏土砖在砌筑前都浇足吸透水分。加气混凝土砌块砌筑及粉刷前也需采取浇水措施，但加气混凝土虽然吸水率高，但吸水速度慢。特别是对于已砌好的墙面，再浇水因挂不住而吸水量少，需多次浇水。结果使地面积水，恶化施工环境。如吸水不足，水泥砂浆粉刷层中的水泥因缺水水化不充分黏结不好而导致空鼓、开裂。如水泥砂浆标号越高或水泥用量越多，空鼓、开裂越严重。为了解决这一问题经研究在浇水湿润前提下采用1︰1︰3水泥、消石灰、砂浆即砂子灰做粉刷砂浆。由于在配方中减少了水泥的用量并增加了已经吸水消化的生石灰，即称熟石灰（或消石灰）。在熟石灰（消石灰）中已含有一定水分，又不再消化吸水，基本上解决了加气混凝土墙面粉刷层空鼓、开裂问题。经多年使用效果不错，基本不裂，但操作者必须严格按照操作规程办。近年来，随着建筑技术发展及熟石灰的供应问题在建筑现场已很少使用或基本不用熟石灰，空鼓、开裂问题仍严重存在。 2 粉刷石膏 2.1 粉刷石膏是预拌干粉砂浆的一种，是以半水石膏为基材，掺加羟基纤维素醚、甲基纤维素、调凝剂以及细、中砂配制而成的具有很好保水性、抗裂性、施工性好、强度高的墙体粉刷材料，标准的绿色建材。 2.2 主要性能指标 三氧化硫含量：面层＞30% 底层＞15% 细度：面层用料 通过 0.2 ㎜方孔筛，筛含量不大于 40% 底层用料 全部通过 2.5 ㎜方孔筛 凝结时间：初凝时间，不小于 70min 终凝时间，不大于 300min 可抹灰时间：≥60min 保水率 ≥96% （滤纸法测定） ≥75% （真空没定法） 强度：抗的强度面层≥3.5MPa，底层≥2.5MPa 抗压强度面层≥5.0Mpa，底层≥4.0MPa 与基材黏结强度（压剪）0.6MPa 收缩率：。 抗裂性：抹灰 24h 无裂纹。 2.3 功能特点 2.3.1 黏强力强 由于加入了多种聚合物其保水性好。粉刷石膏几乎与各种墙体基材都能很好地黏结，对...
