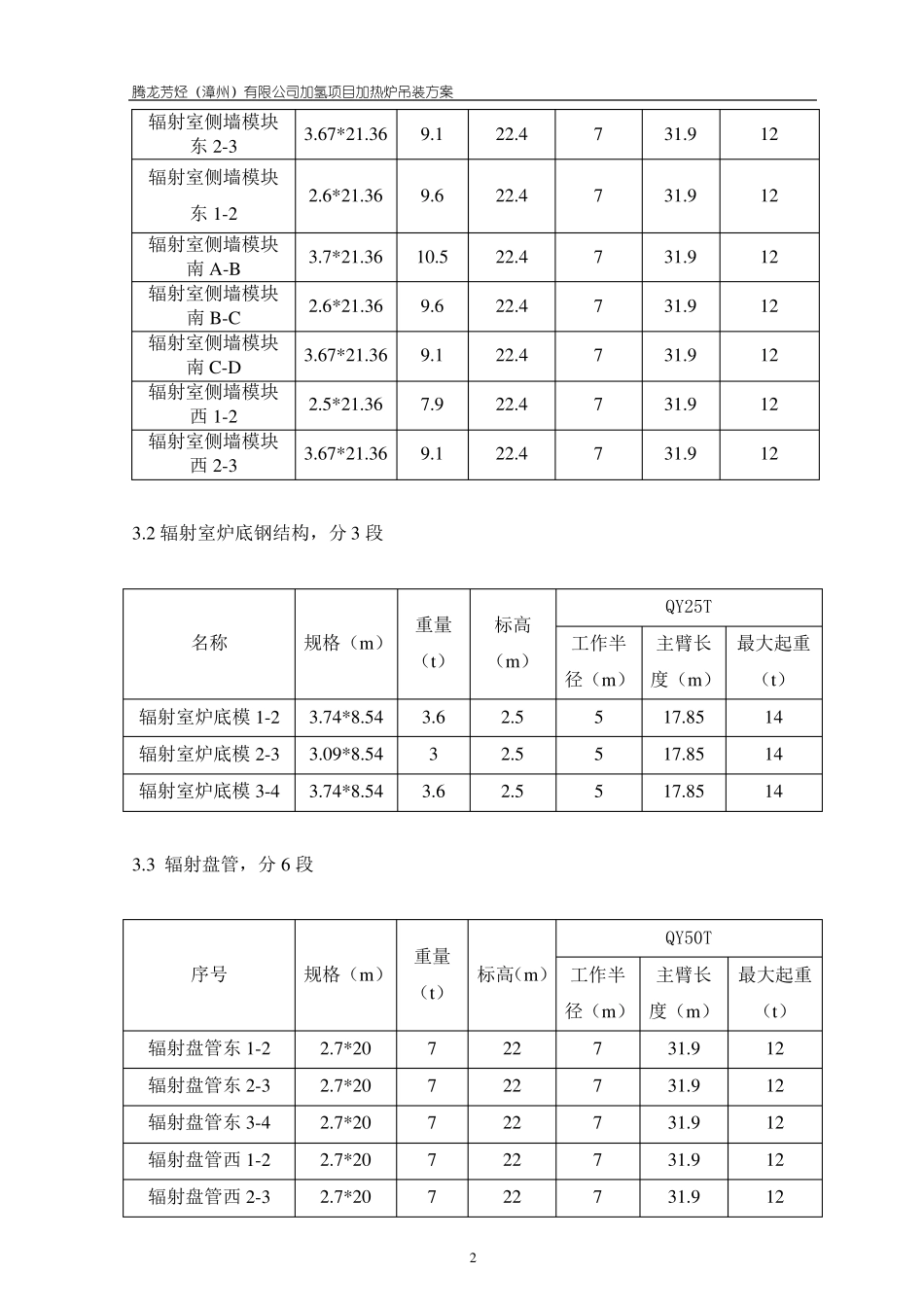

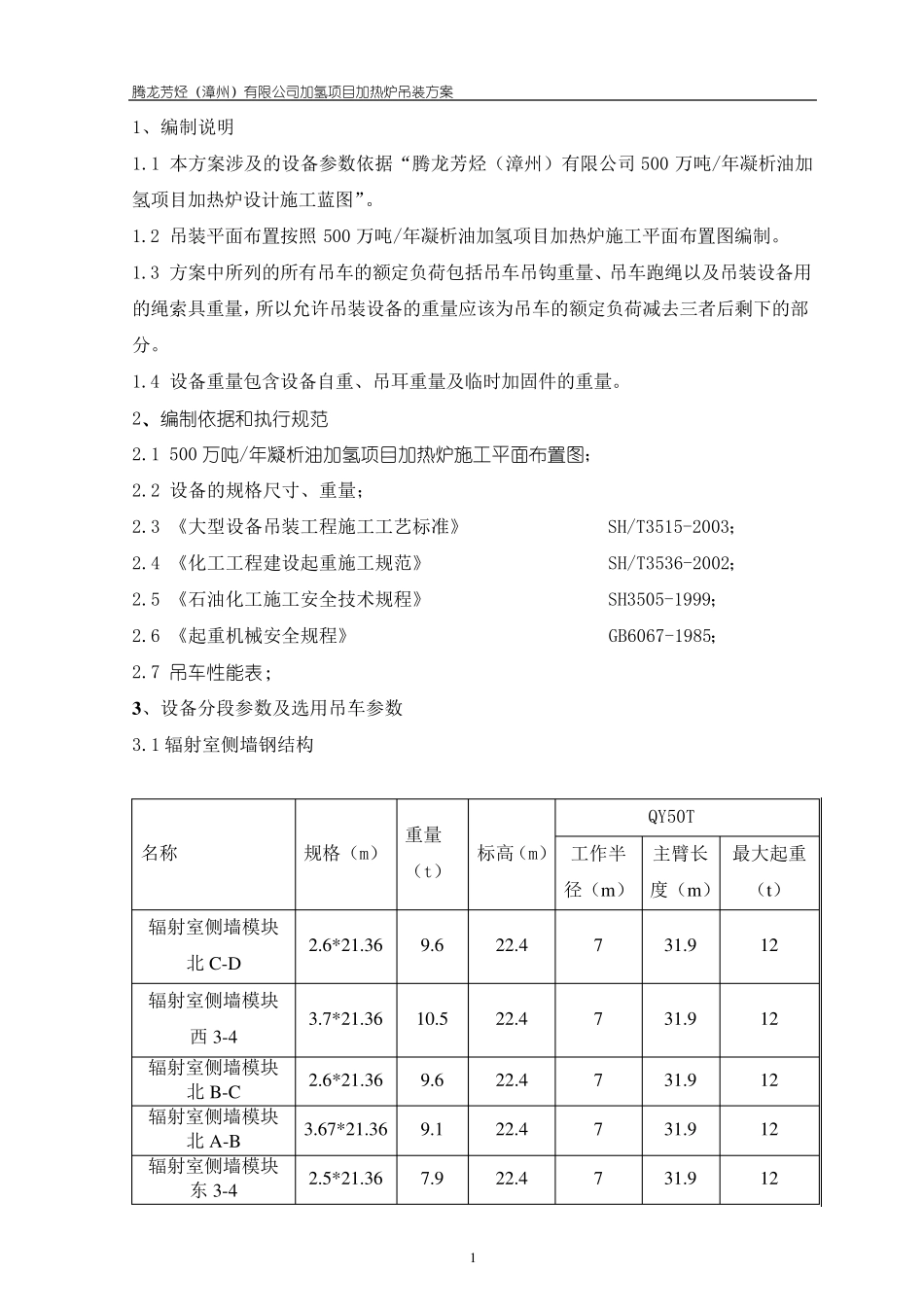

腾龙芳烃（漳州）有限公司500 万吨/年凝析油加氢项目加热炉 吊 装 方 案 编 制 人： 审 核： 审 定： 批 准： 江苏恒祥石化工程有限公司 2015 年 5 月 1 日 腾龙芳烃（漳州）有限公司加氢项目加热炉吊装方案 1 1、编制说明 1.1 本方案涉及的设备参数依据“腾龙芳烃（漳州）有限公司 500 万吨/年凝析油加氢项目加热炉设计施工蓝图”。 1.2 吊装平面布置按照 500 万吨/年凝析油加氢项目加热炉施工平面布置图编制。 1.3 方案中所列的所有吊车的额定负荷包括吊车吊钩重量、吊车跑绳以及吊装设备用的绳索具重量，所以允许吊装设备的重量应该为吊车的额定负荷减去三者后剩下的部分。 1.4 设备重量包含设备自重、吊耳重量及临时加固件的重量。 2、编制依据和执行规范 2.1 500 万吨/年凝析油加氢项目加热炉施工平面布置图； 2.2 设备的规格尺寸、重量； 2.3 《大型设备吊装工程施工工艺标准》 SH/T3515-2003； 2.4 《化工工程建设起重施工规范》 SH/T3536-2002； 2.5 《石油化工施工安全技术规程》 SH3505-1999； 2.6 《起重机械安全规程》 GB6067-1985； 2.7 吊车性能表； 3 、设备分段参数及选用吊车参数 3.1 辐射室侧墙钢结构 名称 规格（m） 重量（t） 标高（m） QY50T 工作半径（m） 主臂长度（m） 最大起重（t） 辐射室侧墙模块北 C-D 2.6*21.36 9.6 22.4 7 31.9 12 辐射室侧墙模块西 3-4 3.7*21.36 10.5 22.4 7 31.9 12 辐射室侧墙模块北 B-C 2.6*21.36 9.6 22.4 7 31.9 12 辐射室侧墙模块北 A-B 3.67*21.36 9.1 22.4 7 31.9 12 辐射室侧墙模块东 3-4 2.5*21.36 7.9 22.4 7 31.9 12 腾龙芳烃（漳州）有限公司加氢项目加热炉吊装方案 2 3.2 辐射室炉底钢结构，分3 段 名称 规格（m） 重量（t） 标高（m） QY25T 工作半径（m） 主臂长度（m） 最大起重（t） 辐射室炉底模1-2 3.74*8.54 3.6 2.5 5 17.85 14 辐射室炉底模2-3 3.09*8.54 3 2.5 5 17.85 14 辐射室炉底模3-4 3.74*8.54 3.6 2.5 5 17.85 14 3.3 辐射盘管，分6 段 序号 规格（m） 重量（t） 标高（m） QY50T 工作半径（m） 主臂长度（m） 最大起重（t） 辐射盘管东 1-2 2.7*20 7 22 7 31.9 12 辐射盘管东 2-3 2.7*20 7 22 7 31.9 12 辐射盘管东 3-4 2.7*20 7 22 7 31.9 12 辐射盘管西 1-2 2.7*20 7...
