加热炉施工技术方案

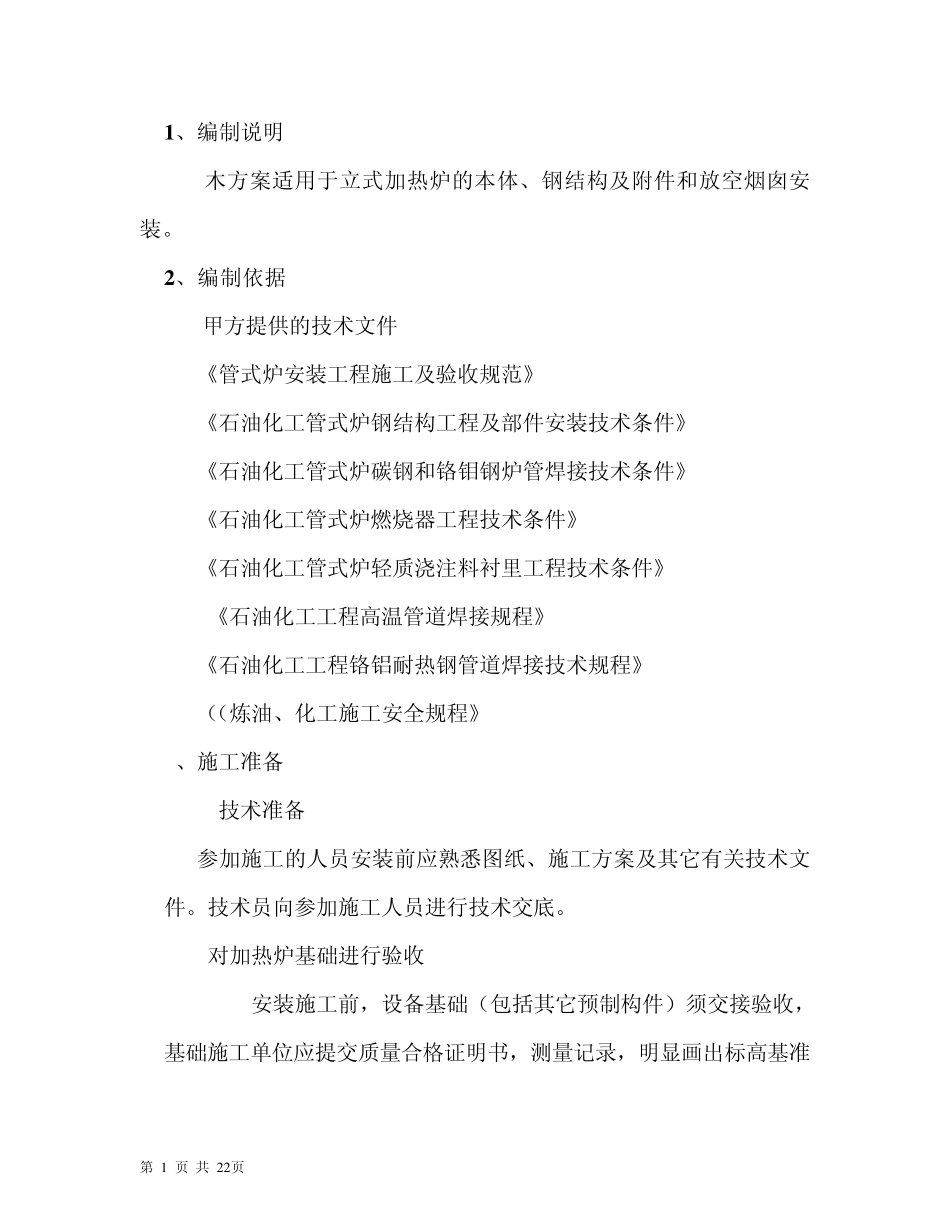

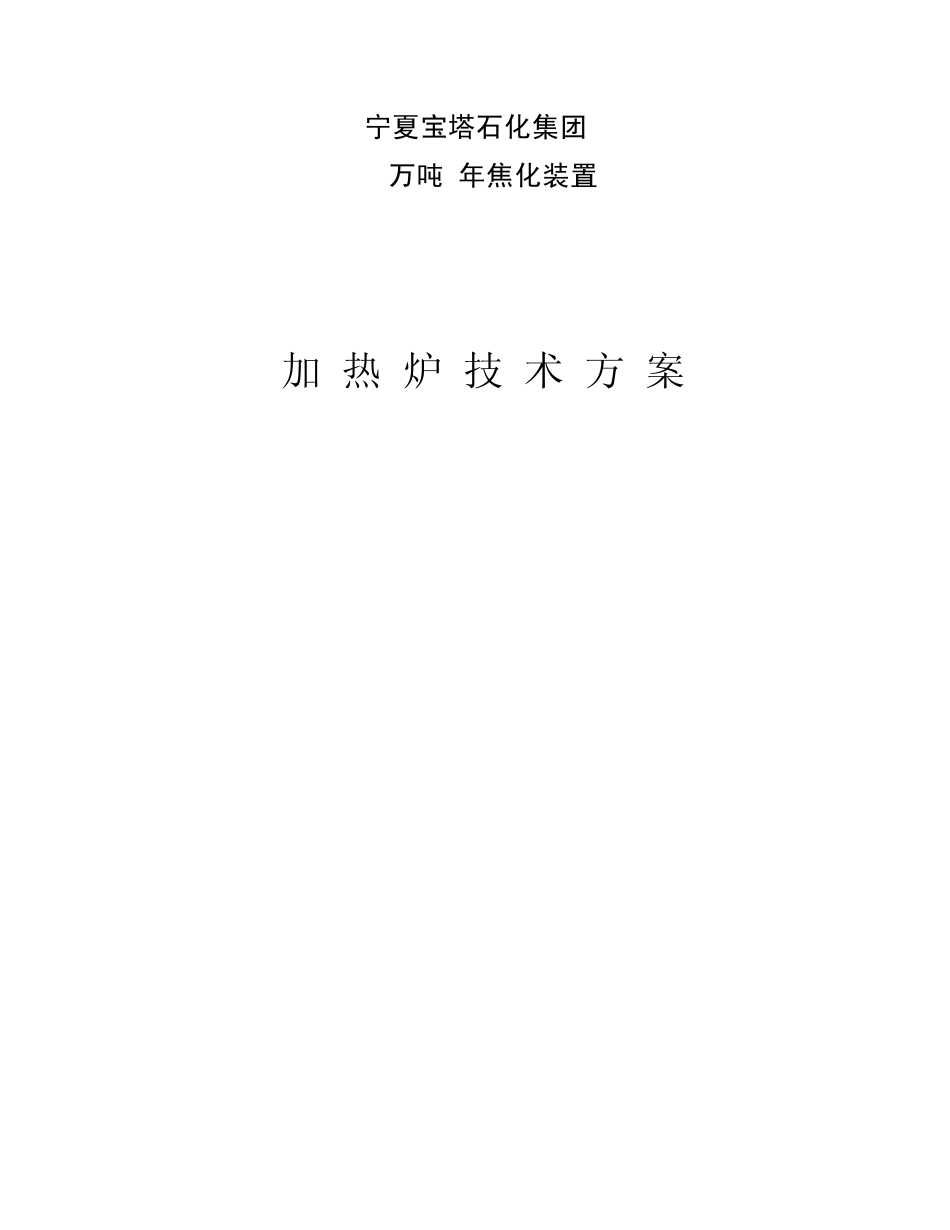

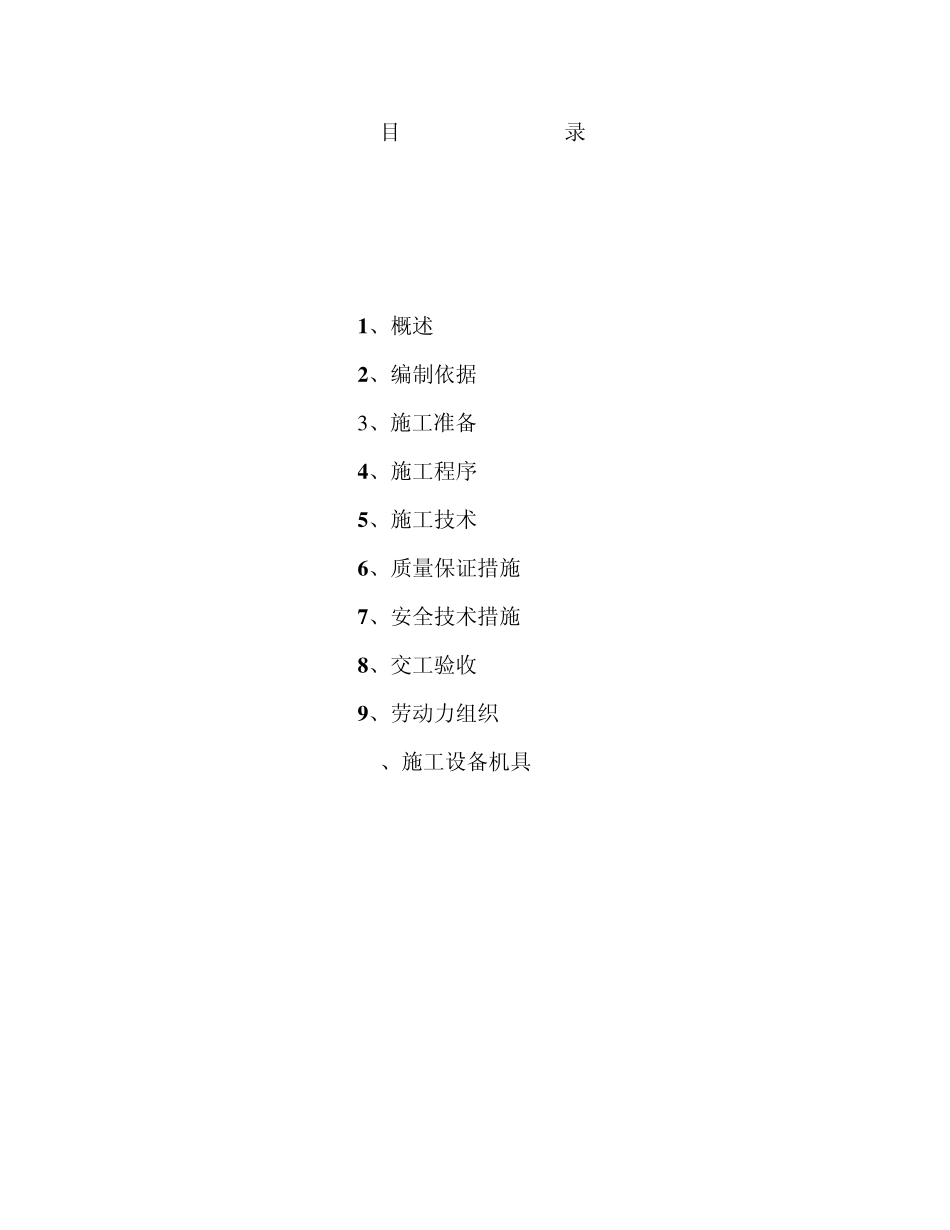

宁夏宝塔石化集团 80万吨/年焦化装置 加 热 炉 技 术 方 案 目 录 1 、概述 2 、编制依据 3 、施工准备 4 、施工程序 5 、施工技术 6 、质量保证措施 7 、安全技术措施 8 、交工验收 9 、劳动力组织 10、施工设备机具 第 1 页 共 2 2 页 1 、编制说明 木方案适用于立式加热炉的本体、钢结构及附件和放空烟囱安装。 2 、编制依据 2.1甲方提供的技术文件 2.2《管式炉安装工程施工及验收规范》SH3506-2000 2.3《石油化工管式炉钢结构工程及部件安装技术条件》SH3086-98 2.4《石油化工管式炉碳钢和铬钼钢炉管焊接技术条件》SH3085-97 2.5《石油化工管式炉燃烧器工程技术条件》SH/T3113-2000 2. 6《石油化工管式炉轻质浇注料衬里工程技术条件》SH/T3115-2000 2. 7《石油化工工程高温管道焊接规程》SH13523-92 2.8《石油化工工程铬铝耐热钢管道焊接技术规程》SHJ520-91 2.9（（炼油、化工施工安全规程》HGJ223-87 SHJ505-87 3、施工准备 3. 1 技术准备 参加施工的人员安装前应熟悉图纸、施工方案及其它有关技术文件。技术员向参加施工人员进行技术交底。 3.2 对加热炉基础进行验收 3. 2. 1 安装施工前，设备基础（包括其它预制构件）须交接验收，基础施工单位应提交质量合格证明书，测量记录，明显画出标高基准第 2 页 共 2 2 页 线、中心线。 3 .2 .2 基础验收 设备基础的允许偏差 序号 偏 差 名 称 允许偏差（mm） 1 基础坐标位置 士 2 0 2 基础各不同平面标高 +0 ～-20 3 竖向偏差 每米 全高 5 20 4 预留地脚螺栓 中心位置 深度 铅垂度 士 1 0 +20～-0 3.2.3基础表面在设备安装前应进行修整，基础表面不得有油垢或疏松层，螺栓孔内杂物应清除干净。 3．3设备验收 3．3．1交付安装的加热炉各部的预制构件、风机及附件，必须符合设计要求，并附有出厂合格证明书、安装说明书等技术文件。 3．3．2在甲、乙双方有关人员参加下，设备开箱、清点、填写记录。 3.4施工机具准备（见附表） 3．5施工现场 3．5．1场区平整，道路相通，无障碍物。 第 3 页 共 2 2 页 3.5.2场区水、电、汽能保证连续施工。 3.5.3所有参加设备安装的人员持证上岗。 4 ．施工程序 设备、基础交接 炉管组焊 炉管检验 炉体钢结构安装 下部炉体组对 炉管水压试验 烟囱现场组对焊接 下部炉体安装 中部炉体组对安装 烟囱吊装 空气预热器安装 ...
