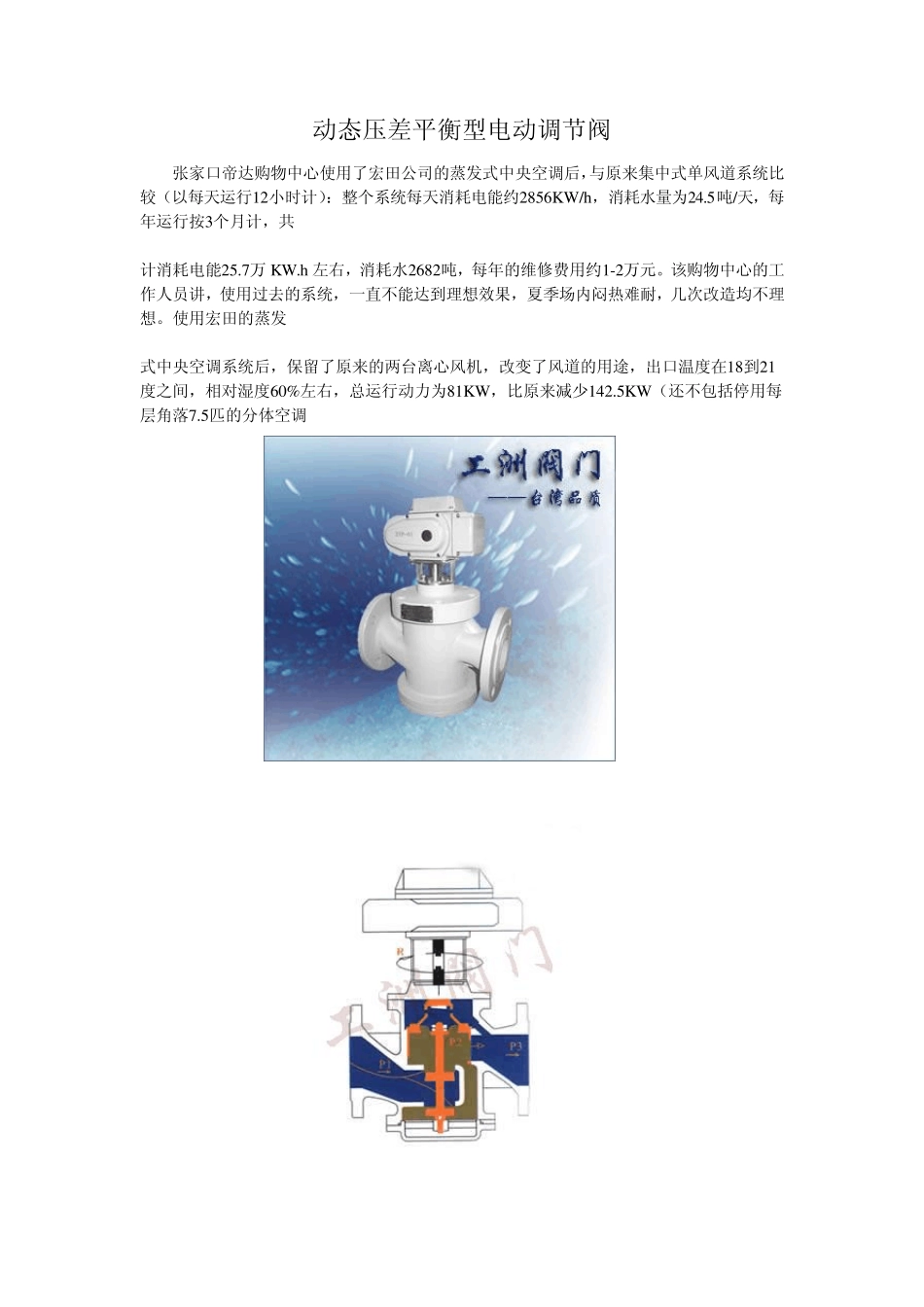

动态压差平衡型电动调节阀 张家口帝达购物中心使用了宏田公司的蒸发式中央空调后，与原来集中式单风道系统比较（以每天运行12小时计）：整个系统每天消耗电能约2856KW/h，消耗水量为24.5吨/天，每年运行按3个月计，共 计消耗电能25.7万KW.h左右，消耗水2682吨，每年的维修费用约1-2万元。该购物中心的工作人员讲，使用过去的系统，一直不能达到理想效果，夏季场内闷热难耐，几次改造均不理想。使用宏田的蒸发 式中央空调系统后，保留了原来的两台离心风机，改变了风道的用途，出口温度在18到21度之间，相对湿度60%左右，总运行动力为81KW，比原来减少142.5KW（还不包括停用每层角落7.5匹的分体空调 一、材质： 阀体 球墨铸铁 电动执行器外壳 铝合金 阀套 不锈钢 阀芯 黄铜 二、动态平衡电动调节阀技术参数： 产品型号 阀门形式 规格 压差范围 (KPa) 流量范围 (m 0/h) 工作 压力 流量 误差 流体 温度 A/D-EDRV1 二通 DN25 30-300 0.2-2.9 PN16 5％ 0-100℃ A/D-EDRV2 DN32 30-300 0.5-4-7 A/D-EDRV3 DN40 30-300 1-7-7 A/D-EDRV4 DN50 30-300 2-12.1 A/D-EDRV8 DN65 30-300 3-20.4 A/D-EDRV9 DN80 30-300 5-30.8 A/D-EDRV10 DN1OO 30-300 10-45.3 A/D-EDRV11 DN125 30-300 15-70-7 A/D-EDRV12 DN150 30-300 20-101.8 A/D-EDRV13 DN200 33-300 5.0-360 A/D-EDRV14 DN250 22-210 4.O-460 ※注： A-EDRV 动态平衡电动调节阀配直行程电动执行器 D-EDRV 动态平衡电动调节阀配角行程电动执行器 三、动态平衡电动调节阀尺寸参数： 产品型号 阀门形式 规格 外形及安装尺寸 (m m ) L H1 H2 D(φ)法兰 G 螺纹 A/D-EDRV1 二通 丝口 DN25 160 265 70 G1 A/D-EDRV2 DN32 180 275 70 G1-1/4 A/D-EDRV3 DN40 300 290 90 G1-1/2 A/D-EDRV4 DN50 300 290 90 G2 A/D-EDRV5 二通 法兰 DN32 160 220 70 1OO A/D-EDRV6 DN40 200 235 110 110 A/D-EDRV7 DN50 215 230 115 125 A/D-EDRV8 DN65 230 238 120 145 A/D-EDRV9 DN80 275 275 146 160 A/D-EDRV10 DNl00 290 295 165 180 A/D-EDRV11 DNl25 315 307 208 21O A/D-EDRV12 DNl50 350 326 205 240 A/D-EDRV13 DN200 430 715 295 295 A/D-EDRV14 DN250 520 740 345 355 一、使用范围： 本阀门是一种本平衡阀，适用于各种液体...
