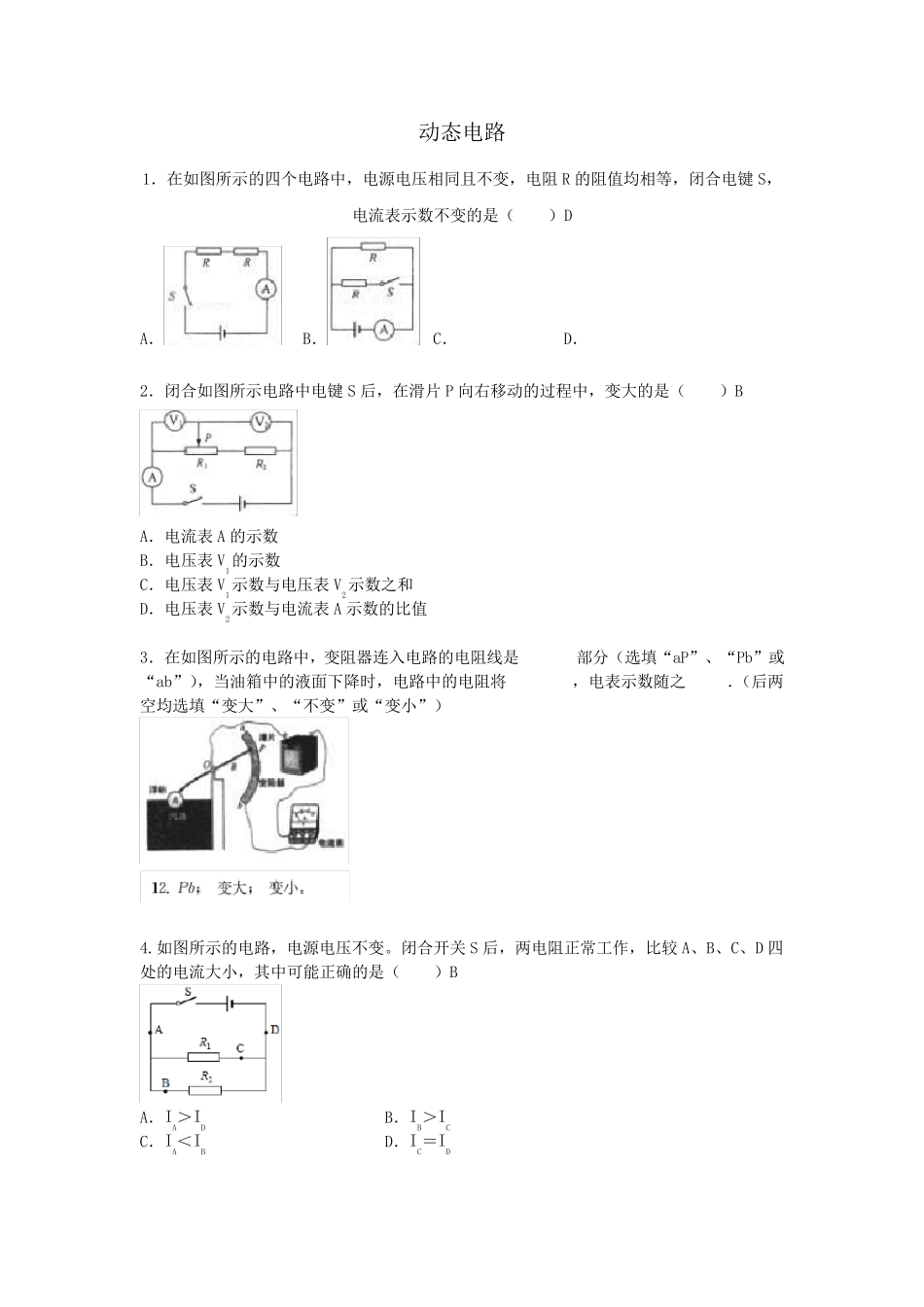

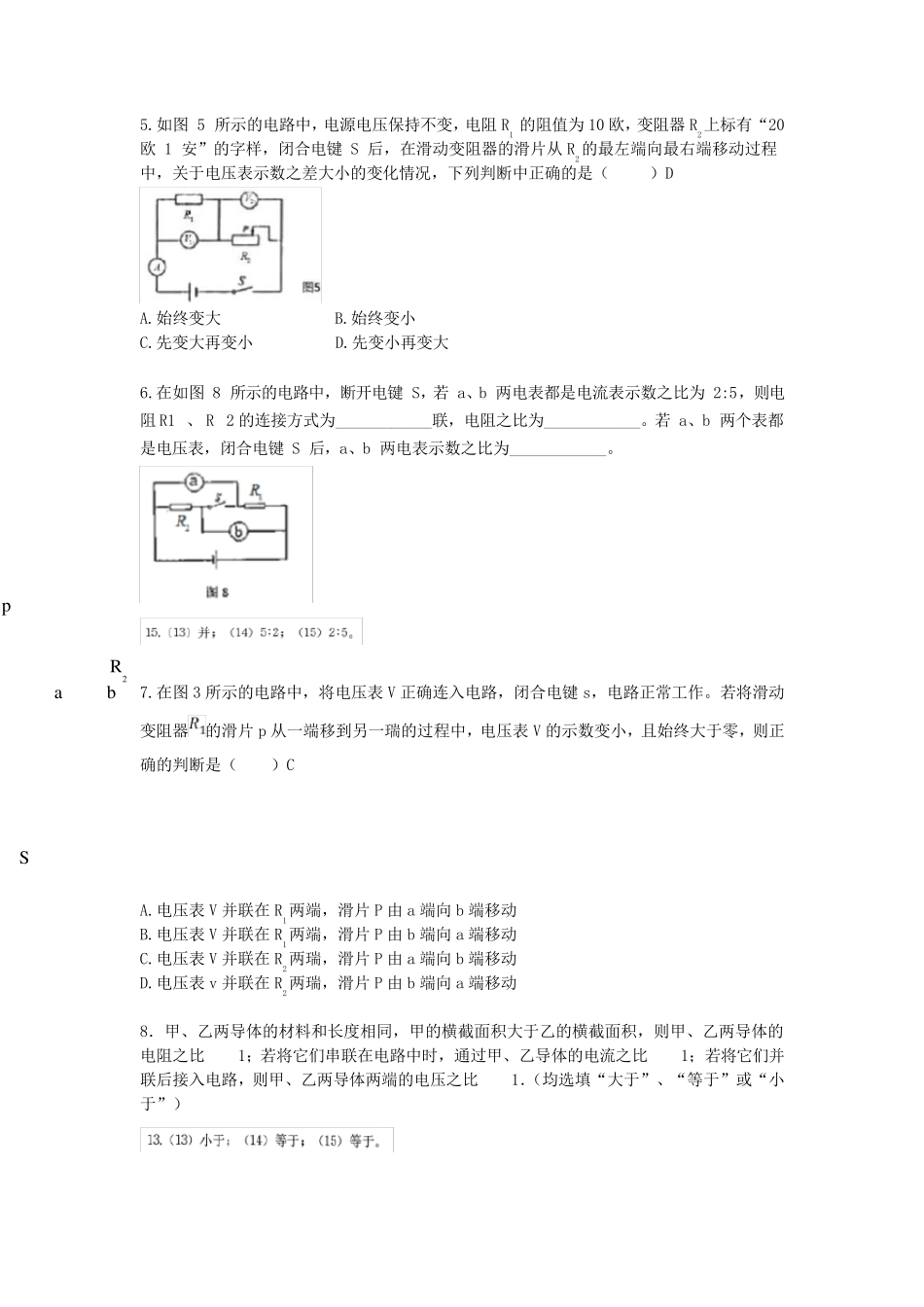

动态电路 1．在如图所示的四个电路中，电源电压相同且不变，电阻R 的阻值均相等，闭合电键S，电流表示数不变的是（ ）D A． B． C． D． 2．闭合如图所示电路中电键S 后，在滑片P 向右移动的过程中，变大的是（ ）B A．电流表A 的示数 B．电压表V1的示数 C．电压表V1示数与电压表V2示数之和 D．电压表V2示数与电流表A 示数的比值 3．在如图所示的电路中，变阻器连入电路的电阻线是 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将 ，电表示数随之 ．（后两空均选填“变大”、“不变”或“变小”） 4.如图所示的电路，电源电压不变。闭合开关 S 后，两电阻正常工作，比较 A、B、C、D 四处的电流大小，其中可能正确的是（ ）B A．IA＞ID B．IB＞IC C．IA＜IB D．IC＝ID 5.如图 5 所示的电路中，电源电压保持不变，电阻R1 的阻值为10 欧，变阻器R2上标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从 R2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）D A.始终变大 B.始终变小 C.先变大再变小 D.先变小再变大 6.在如图 8 所示的电路中，断开电键 S，若 a、b 两电表都是电流表示数之比为 2:5，则电阻R1 、 R 2 的连接方式为____________联，电阻之比为____________。若 a、b 两个表都是电压表，闭合电键 S 后，a、b 两电表示数之比为____________。 7.在图3 所示的电路中，将电压表 V 正确连入电路，闭合电键 s，电路正常工作。若将滑动变阻器的滑片 p 从一端移到另一瑞的过程中，电压表 V 的示数变小，且始终大于零，则正确的判断是（ ）C R2abpS A.电压表 V 并联在 R1两端，滑片 P 由 a 端向 b 端移动 B.电压表 V 并联在 R1两端，滑片 P 由 b 端向 a 端移动 C.电压表 V 并联在 R2两瑞，滑片 P 由 a 端向 b 端移动 D.电压表 v 并联在 R2两瑞，滑片 P 由 b 端向 a 端移动 8．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”） 9．如图所示的电路中，电源电压保持不变，电键S1、S2均闭合．当电键S2由闭合到断开时，电路中 ①电流表A1的...
