动手用单片机控制5V继电器

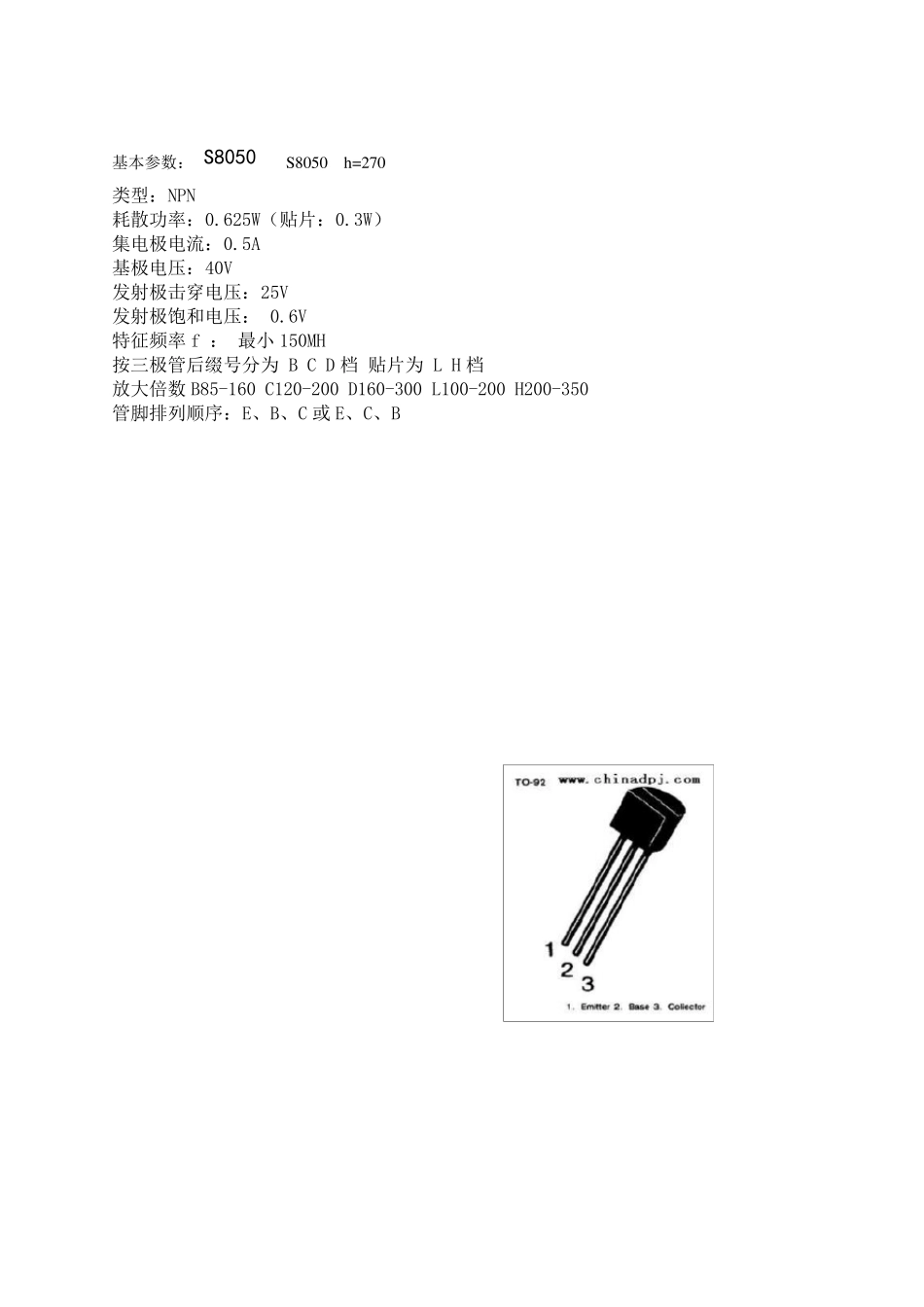

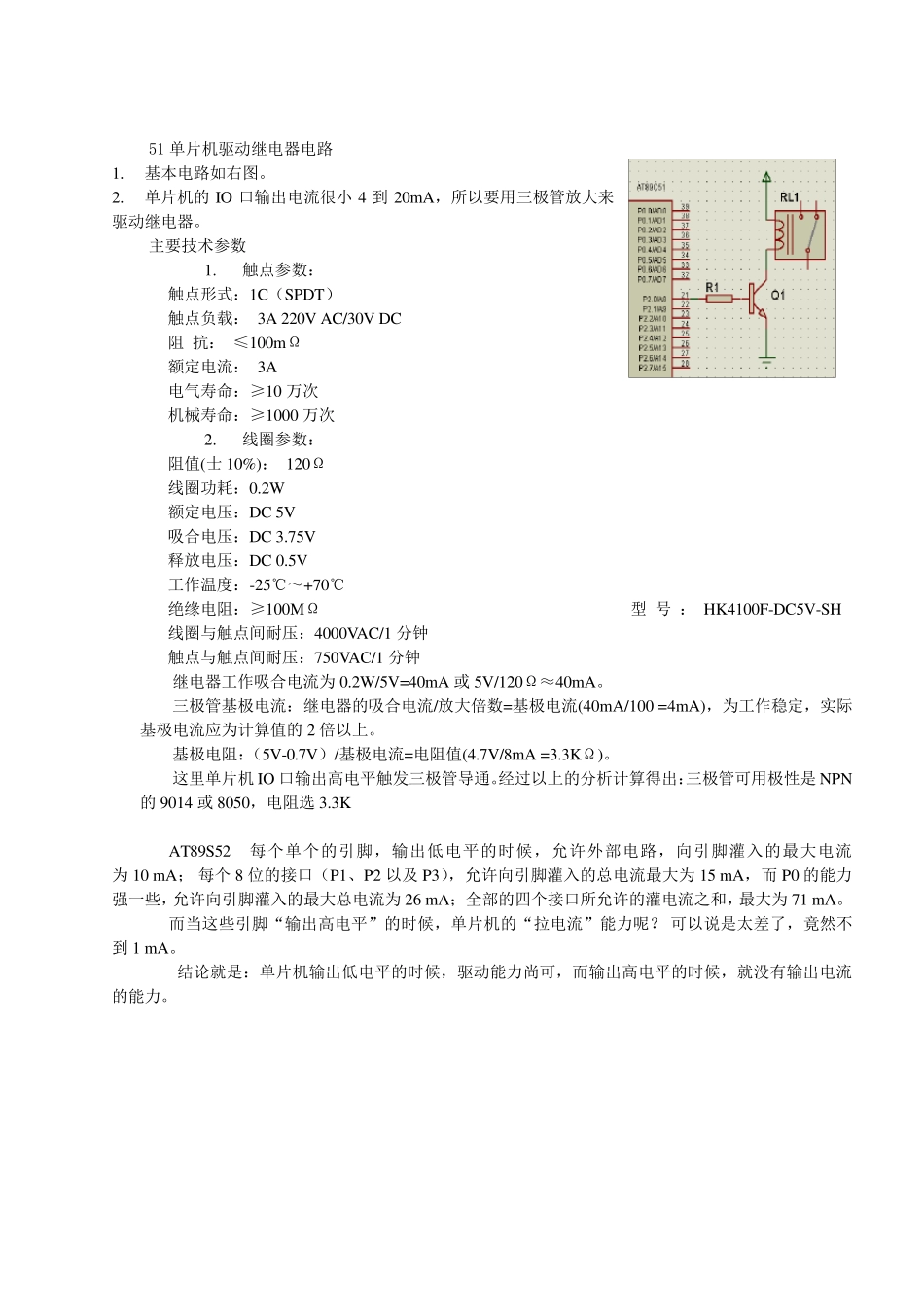

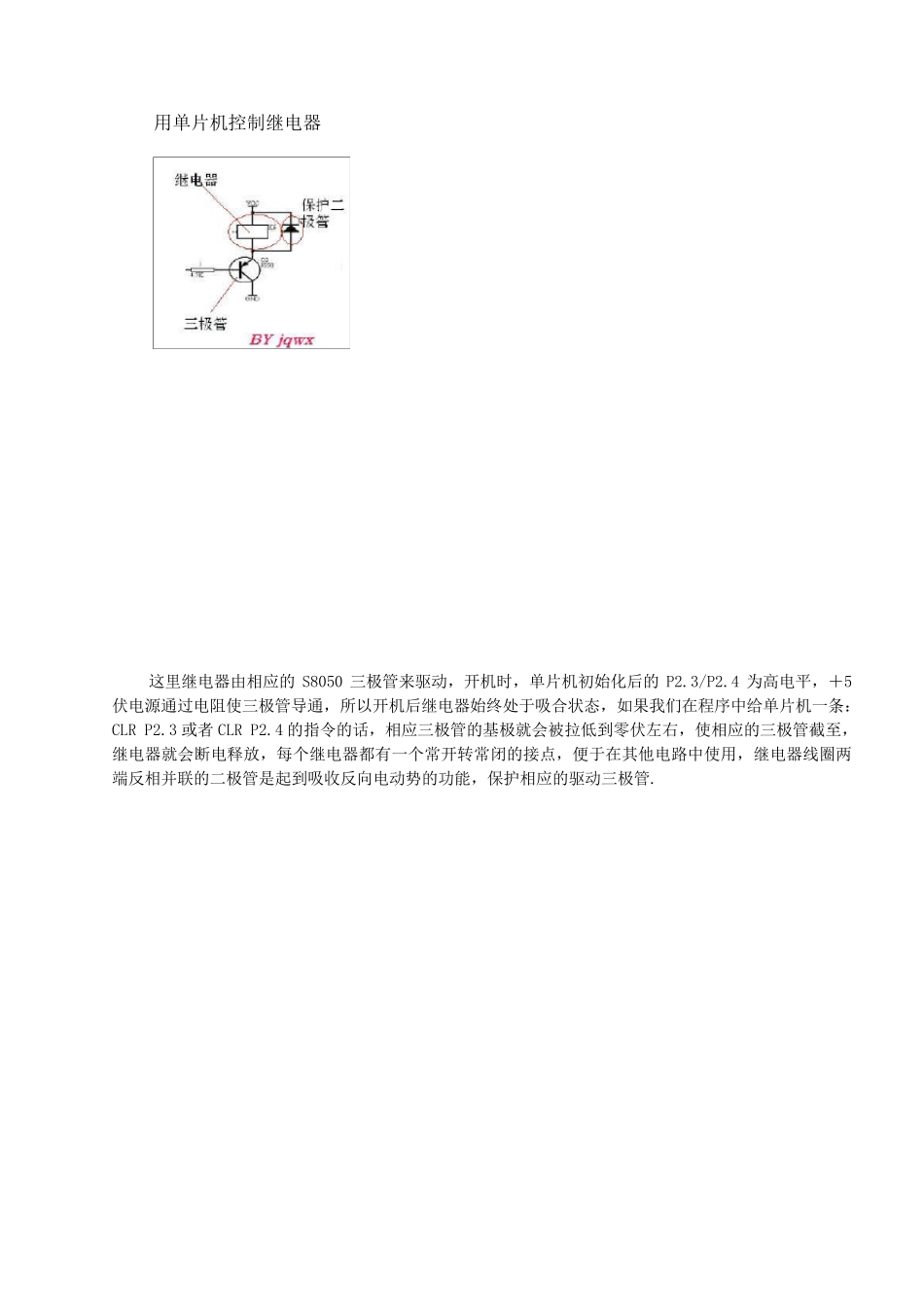

用单片机控制继电器 这里继电器由相应的S8050 三极管来驱动，开机时，单片机初始化后的P2.3/P2.4 为高电平，＋5伏电源通过电阻使三极管导通，所以开机后继电器始终处于吸合状态，如果我们在程序中给单片机一条：CLR P2.3 或者 CLR P2.4 的指令的话，相应三极管的基极就会被拉低到零伏左右，使相应的三极管截至，继电器就会断电释放，每个继电器都有一个常开转常闭的接点，便于在其他电路中使用，继电器线圈两端反相并联的二极管是起到吸收反向电动势的功能，保护相应的驱动三极管. 51 单片机驱动继电器电路 1. 基本电路如右图。 2. 单片机的IO 口输出电流很小4 到20mA，所以要用三极管放大来驱动继电器。 主要技术参数 1. 触点参数： 触点形式：1C（SPDT） 触点负载： 3A 220V AC/30V DC 阻 抗： ≤100mΩ 额定电流： 3A 电气寿命：≥10 万次 机械寿命：≥1000 万次 2. 线圈参数： 阻值(士 10%)： 120Ω 线圈功耗：0.2W 额定电压：DC 5V 吸合电压：DC 3.75V 释放电压：DC 0.5V 工作温度：-25℃～+70℃ 绝缘电阻：≥100MΩ 型 号 ： HK4100F-DC5V-SH 线圈与触点间耐压：4000VAC/1 分钟 触点与触点间耐压：750VAC/1 分钟 继电器工作吸合电流为 0.2W/5V=40mA 或 5V/120Ω≈40mA。 三极管基极电流：继电器的吸合电流/放大倍数=基极电流(40mA/100 =4mA)，为工作稳定，实际基极电流应为计算值的2 倍以上。 基极电阻：（5V-0.7V）/基极电流=电阻值(4.7V/8mA =3.3KΩ)。 这里单片机IO 口输出高电平触发三极管导通。经过以上的分析计算得出：三极管可用极性是 NPN的9014 或 8050，电阻选 3.3K AT89S52 每个单个的引脚，输出低电平的时候，允许外部电路，向引脚灌入的最大电流为 10 mA； 每个 8 位的接口（P1、P2 以及 P3），允许向引脚灌入的总电流最大为 15 mA，而 P0 的能力强一些，允许向引脚灌入的最大总电流为 26 mA； 全部的四个接口所允许的灌电流之和，最大为 71 mA。 而当这些引脚“输出高电平”的时候，单片机的“拉电流”能力呢？ 可以说是太差了，竟然不到 1 mA。 结论就是：单片机输出低电平的时候，驱动能力尚可，而输出高电平的时候，就没 有 输出电流的能力。 基本参数： S8050 S8050 h=270 类型：NPN 耗散功率：0.625W（贴片：0.3W） 集电极电流：0.5A 基极电压：40V 发射极击穿电压：25V 发射极饱和电压： 0.6V 特征频率f...
