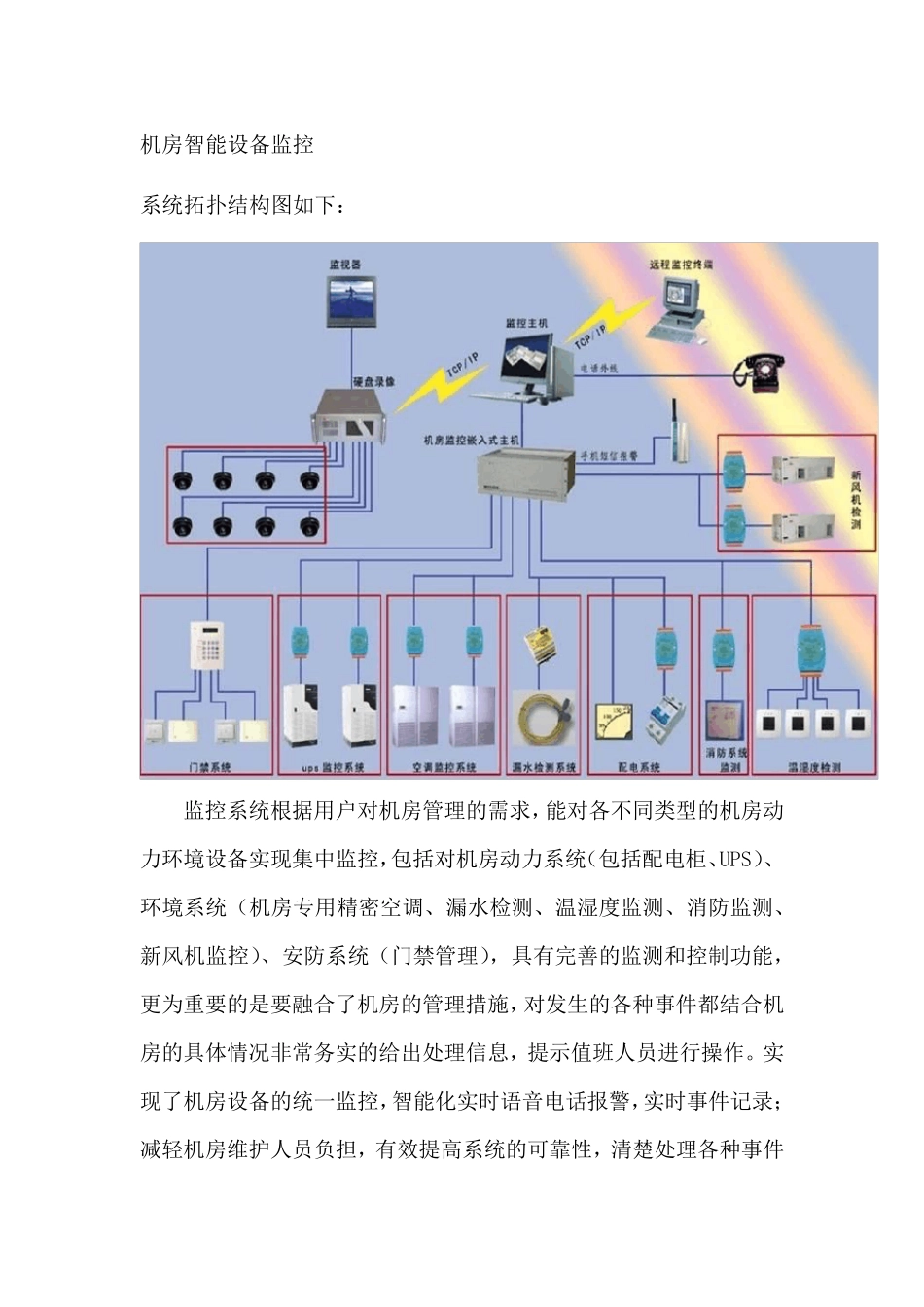

机房智能设备监控 系统拓扑结构图如下： 监控系统根据用户对机房管理的需求，能对各不同类型的机房动力环境设备实现集中监控，包括对机房动力系统（包括配电柜、UPS）、环境系统（机房专用精密空调、漏水检测、温湿度监测、消防监测、新风机监控）、安防系统（门禁管理），具有完善的监测和控制功能，更为重要的是要融合了机房的管理措施，对发生的各种事件都结合机房的具体情况非常务实的给出处理信息，提示值班人员进行操作。实现了机房设备的统一监控，智能化实时语音电话报警，实时事件记录；减轻机房维护人员负担，有效提高系统的可靠性，清楚处理各种事件关系，实现机房可靠的科学管理。 机房动力环境监测系统 系统功能 为了把机房的管理由原来的人工巡视变为先进的计算机管理，使之达到现代化机房的要求，在本次信息中心机房建设中，采用了机房环境监测系统对机房设备（精密空调、配电、UPS、电池、消防）和机房环境（漏水检测、温湿度）实施集中的监控管理，对各个分散的设备进行遥测、遥信、遥控，实时监视各设备的运行状态，记录和处理相关数据，及时侦测故障和告警，并通知人员处理。可实现机房电源、空调和环境的集中监控维护管理，提高供电系统的可靠性和计算机设备运行的安全性。 各监控子系统 （1）、配电监测子系统 监测实现：在配电柜上的进线输入处安装电量监测仪。实时监测主进线的(三相)电压、(三相)电流、相功率、频率、功率因素等。 对主要开关状态的监控采用D8H 电源转换模块连接到需要监控的各路开关的输出， D8H 转换模块的输出开关量经7053 模块采集后传给监控主机进行状态显示。 监测性能：实时显示并保存各配电柜总进线的各监测参数的数值，实时显示并保存各被监测开关的工作状态。设定电压、电流的上限 值与 下 限 值，当 监测的电压或 电流超 过 设定的允 许 值时，系统诊 断 为有故障（报 警）事 件 发 生 ，监控主系统发 出报 警。 （2）、UPS 监测子系统 监测实现：UPS 的 RS232/485 通讯接口经过 820C 进行通讯信号转换，组成 RS485 总线连接到前端嵌入式主机的通讯接口。集中监控平台或监测客户端直接读取前端嵌入式主机对外数据接口的数据，实现 UPS 的在线实时监测。 监测性能：实时显示并保存各 UPS 通讯协议所提供的能远程监测的运行参数和各部件状态。实时判断 UPS 的部件是否发生报警，当UPS 的某部件发生故障或越限时，前端嵌入式主机系统发出报警...
