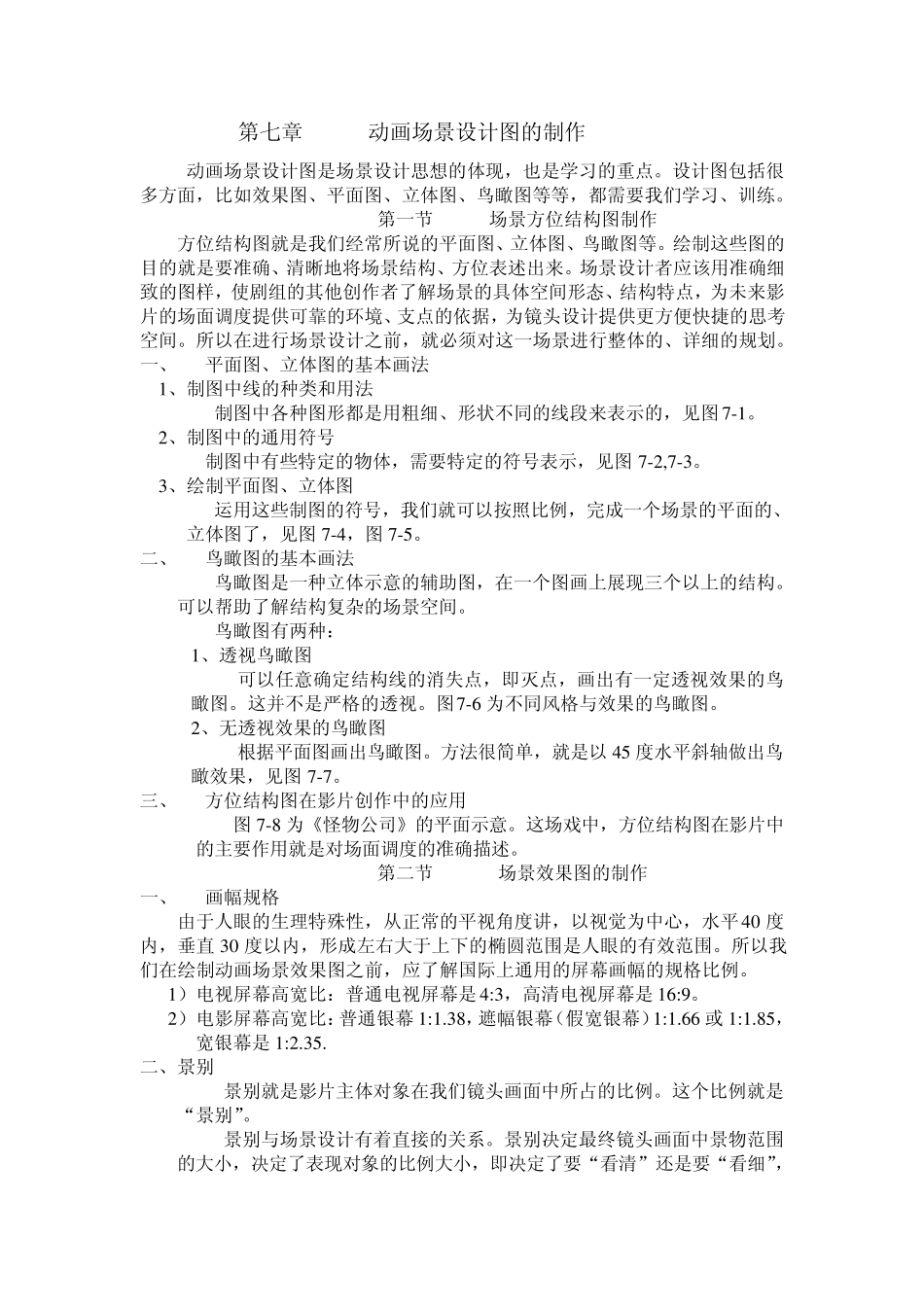

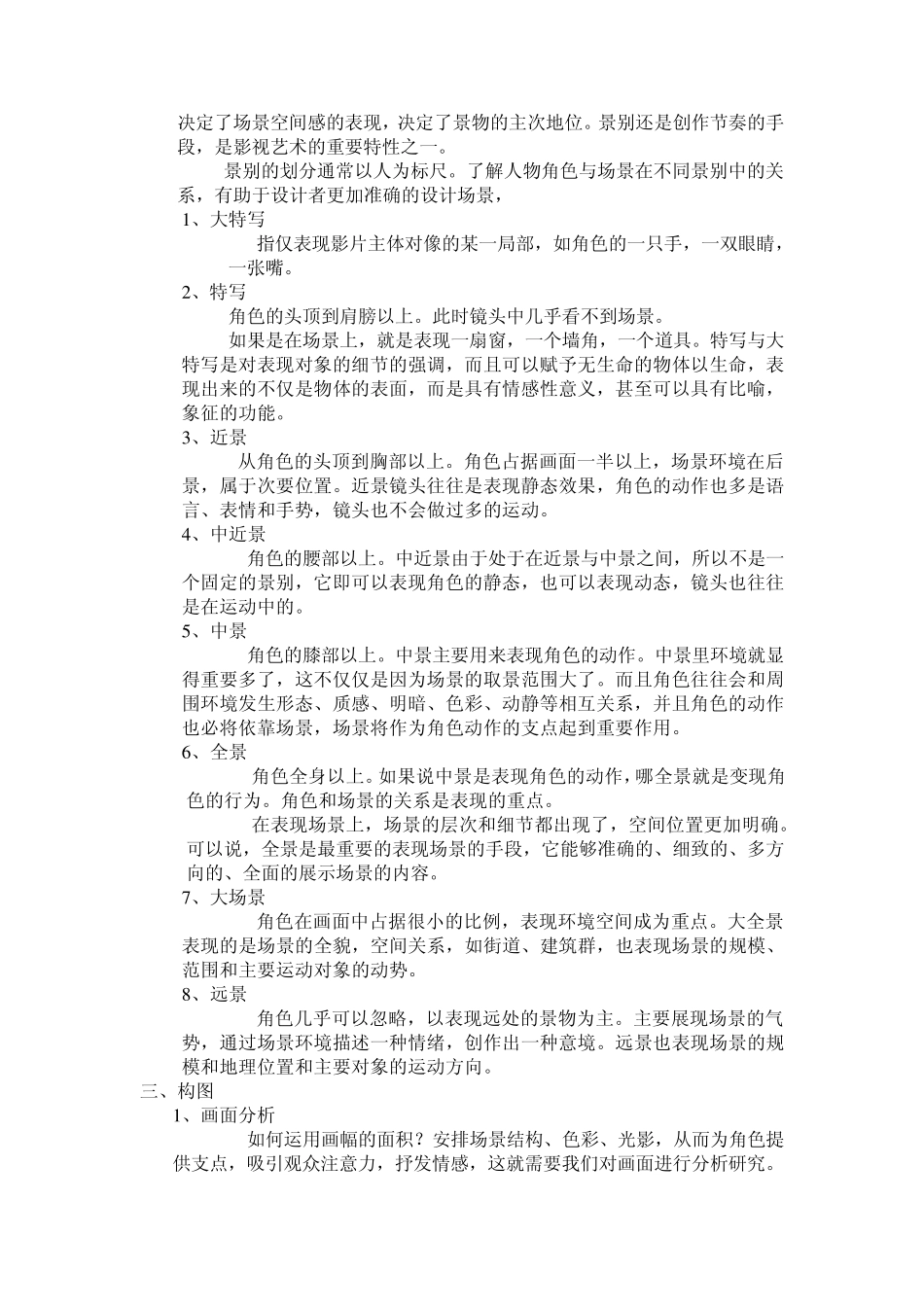

第七章 动画场景设计图的制作 动画场景设计图是场景设计思想的体现，也是学习的重点。设计图包括很多方面，比如效果图、平面图、立体图、鸟瞰图等等，都需要我们学习、训练。 第一节 场景方位结构图制作 方位结构图就是我们经常所说的平面图、立体图、鸟瞰图等。绘制这些图的目的就是要准确、清晰地将场景结构、方位表述出来。场景设计者应该用准确细致的图样，使剧组的其他创作者了解场景的具体空间形态、结构特点，为未来影片的场面调度提供可靠的环境、支点的依据，为镜头设计提供更方便快捷的思考空间。所以在进行场景设计之前，就必须对这一场景进行整体的、详细的规划。 一、 平面图、立体图的基本画法 1、制图中线的种类和用法 制图中各种图形都是用粗细、形状不同的线段来表示的，见图 7-1。 2、制图中的通用符号 制图中有些特定的物体，需要特定的符号表示，见图 7-2,7-3。 3、绘制平面图、立体图 运用这些制图的符号，我们就可以按照比例，完成一个场景的平面的、立体图了，见图 7-4，图 7-5。 二、 鸟瞰图的基本画法 鸟瞰图是一种立体示意的辅助图，在一个图画上展现三个以上的结构。可以帮助了解结构复杂的场景空间。 鸟瞰图有两种： 1、透视鸟瞰图 可以任意确定结构线的消失点，即灭点，画出有一定透视效果的鸟瞰图。这并不是严格的透视。图7-6 为不同风格与效果的鸟瞰图。 2、无透视效果的鸟瞰图 根据平面图画出鸟瞰图。方法很简单，就是以 45 度水平斜轴做出鸟瞰效果，见图 7-7。 三、 方位结构图在影片创作中的应用 图 7-8 为《怪物公司》的平面示意。这场戏中，方位结构图在影片中的主要作用就是对场面调度的准确描述。 第二节 场景效果图的制作 一、 画幅规格 由于人眼的生理特殊性，从正常的平视角度讲，以视觉为中心，水平40 度内，垂直30 度以内，形成左右大于上下的椭圆范围是人眼的有效范围。所以我们在绘制动画场景效果图之前，应了解国际上通用的屏幕画幅的规格比例。 1）电视屏幕高宽比：普通电视屏幕是 4:3，高清电视屏幕是 16:9。 2）电影屏幕高宽比：普通银幕1:1.38，遮幅银幕（假宽银幕）1:1.66 或1:1.85，宽银幕是 1:2.35. 二、景别 景别就是影片主体对象在我们镜头画面中所占的比例。这个比例就是“景别”。 景别与场景设计有着直接的关系。景别决定最终镜头画面中景物范围的大小，决定了表现对象的比例大小，即决定了要“看清”还是要“看细”，决定了场景空...
