包装材料实验报告

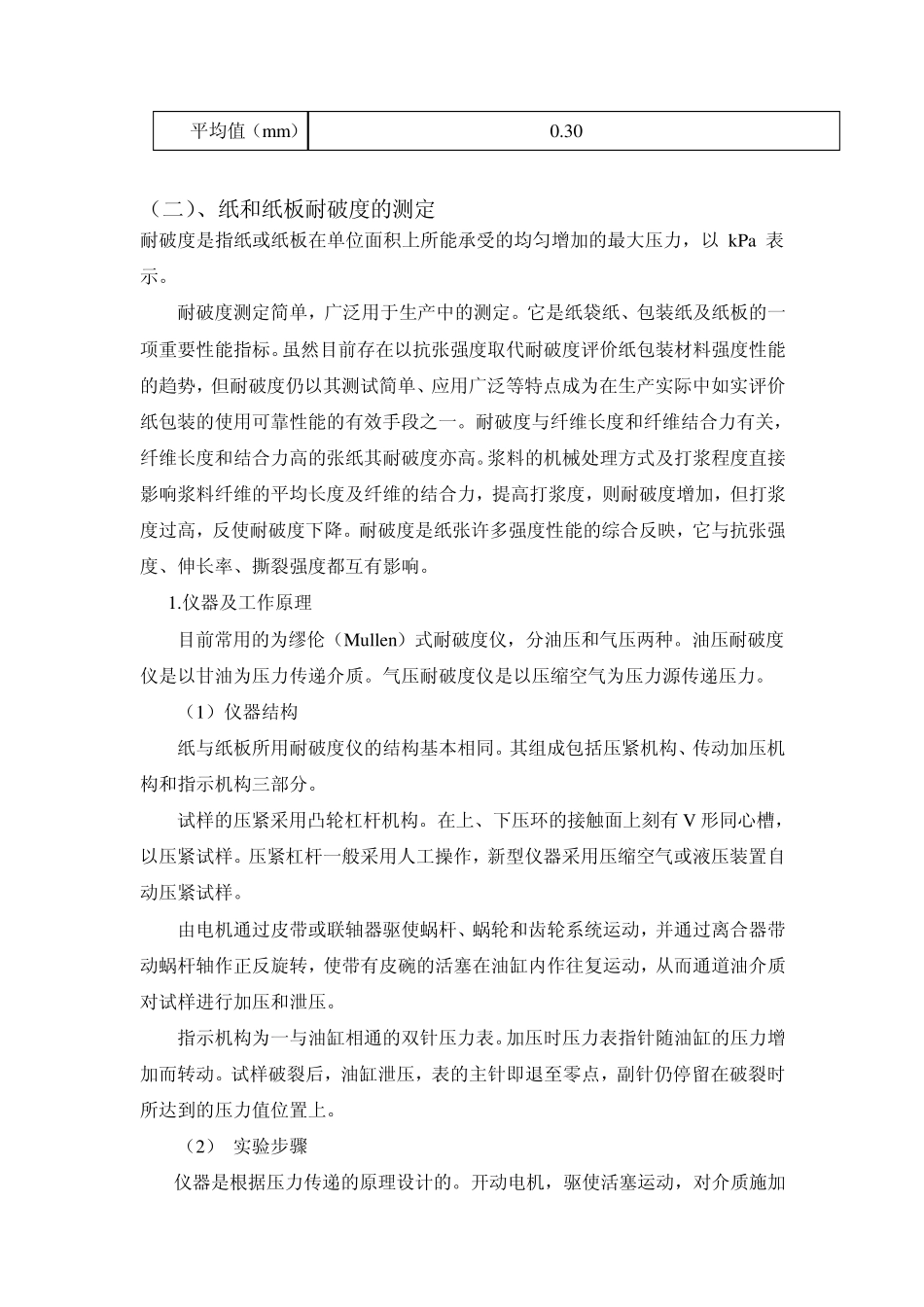

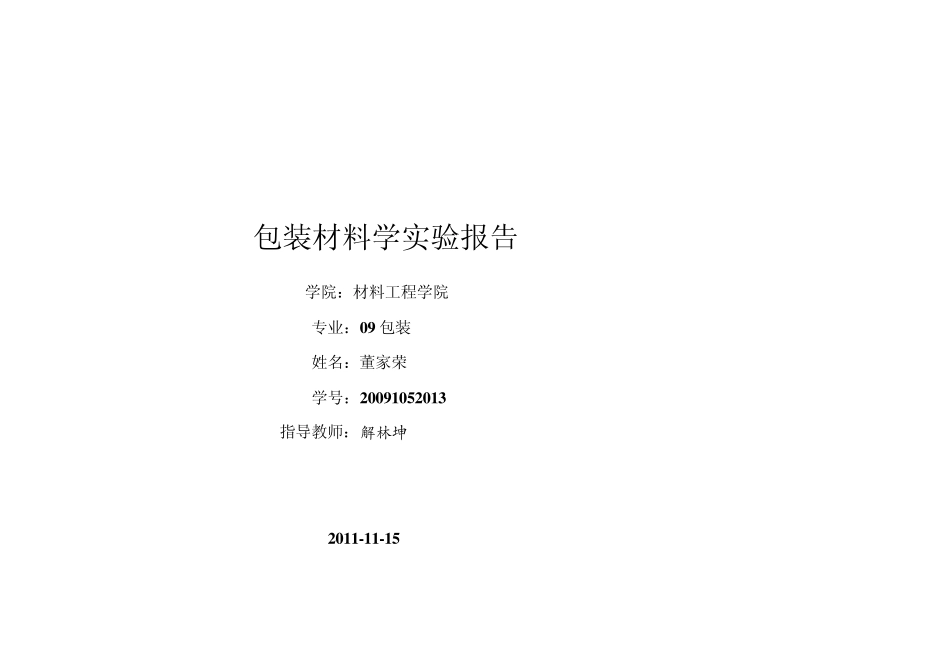

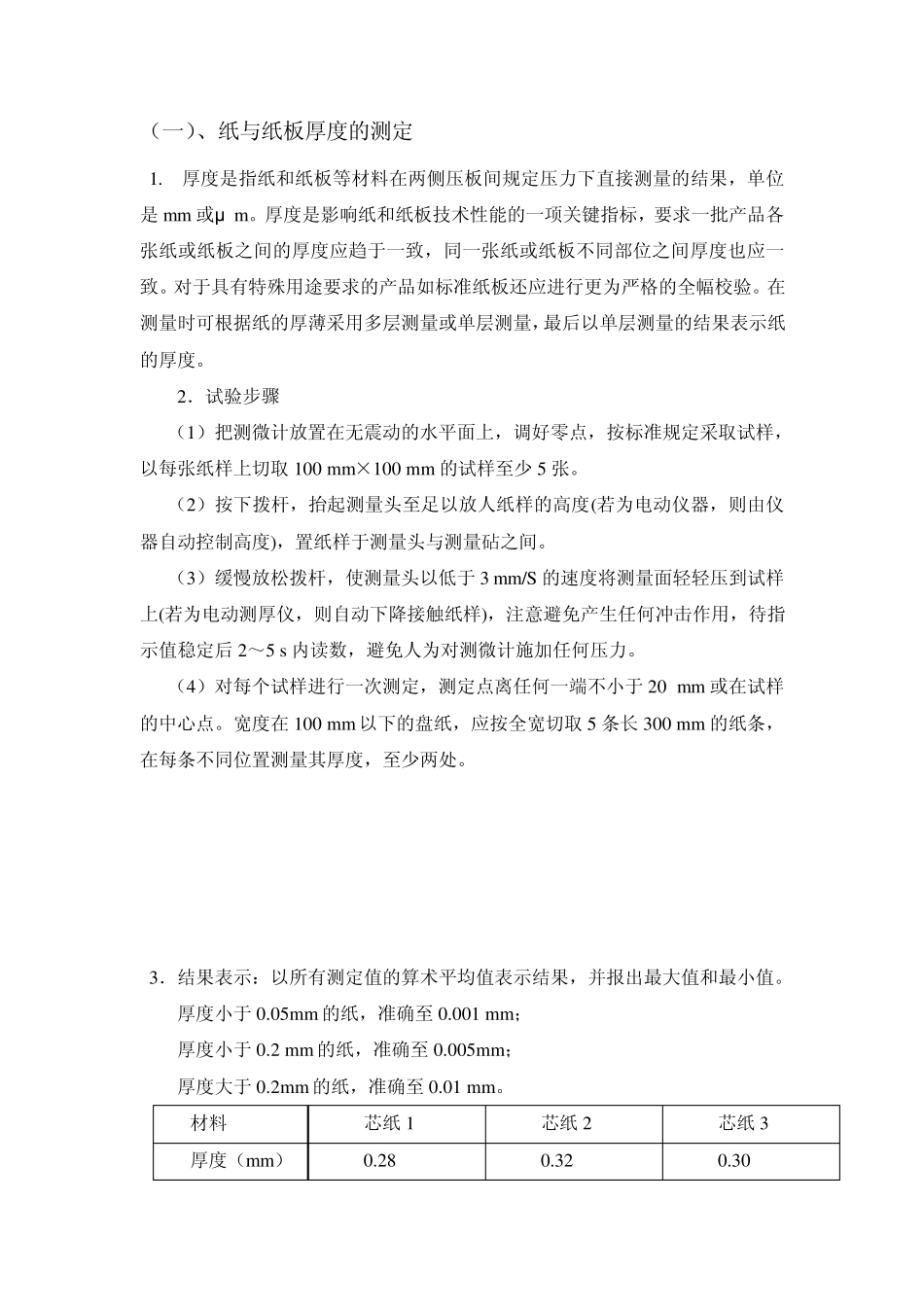

包装材料学实验报告 学院：材料工程学院 专业：09 包装 姓名：董家荣 学号：2 0 0 9 1 0 5 2 0 1 3 指导教师：解林坤 2011-11-15（一）、纸与纸板厚度的测定 1. 厚度是指纸和纸板等材料在两侧压板间规定压力下直接测量的结果，单位是 mm 或μ m。厚度是影响纸和纸板技术性能的一项关键指标，要求一批产品各张纸或纸板之间的厚度应趋于一致，同一张纸或纸板不同部位之间厚度也应一致。对于具有特殊用途要求的产品如标准纸板还应进行更为严格的全幅校验。在测量时可根据纸的厚薄采用多层测量或单层测量，最后以单层测量的结果表示纸的厚度。 2．试验步骤 （1）把测微计放置在无震动的水平面上，调好零点，按标准规定采取试样，以每张纸样上切取 100 mm³100 mm 的试样至少 5 张。 （2）按下拨杆，抬起测量头至足以放人纸样的高度(若为电动仪器，则由仪器自动控制高度)，置纸样于测量头与测量砧之间。 （3）缓慢放松拨杆，使测量头以低于 3 mm/S 的速度将测量面轻轻压到试样上(若为电动测厚仪，则自动下降接触纸样)，注意避免产生任何冲击作用，待指示值稳定后 2～5 s内读数，避免人为对测微计施加任何压力。 （4）对每个试样进行一次测定，测定点离任何一端不小于 20 mm 或在试样的中心点。宽度在 100 mm 以下的盘纸，应按全宽切取 5 条长 300 mm 的纸条，在每条不同位置测量其厚度，至少两处。 3．结果表示：以所有测定值的算术平均值表示结果，并报出最大值和最小值。 厚度小于 0.05mm 的纸，准确至 0.001 mm； 厚度小于 0.2 mm 的纸，准确至 0.005mm； 厚度大于 0.2mm 的纸，准确至 0.01 mm。 材料 芯纸 1 芯纸 2 芯纸 3 厚度（mm） 0.28 0.32 0.30 平均值（mm） 0.30 （二）、纸和纸板耐破度的测定 耐破度是指纸或纸板在单位面积上所能承受的均匀增加的最大压力，以 kPa 表示。 耐破度测定简单，广泛用于生产中的测定。它是纸袋纸、包装纸及纸板的一项重要性能指标。虽然目前存在以抗张强度取代耐破度评价纸包装材料强度性能的趋势，但耐破度仍以其测试简单、应用广泛等特点成为在生产实际中如实评价纸包装的使用可靠性能的有效手段之一。耐破度与纤维长度和纤维结合力有关，纤维长度和结合力高的张纸其耐破度亦高。浆料的机械处理方式及打浆程度直接影响浆料纤维的平均长度及纤维的结合力，提高打浆度，则耐破度增加，但打浆度过高，反使耐破度下降。耐破...
